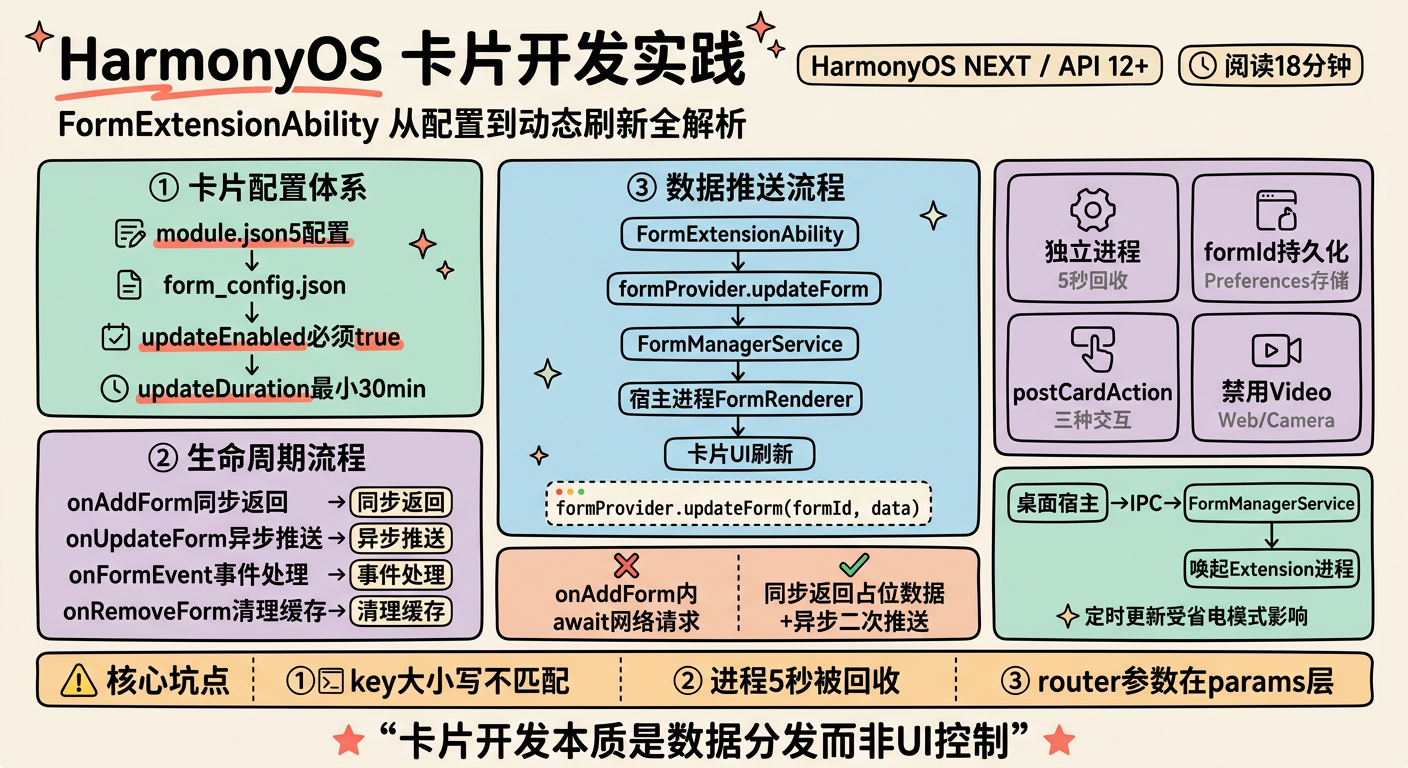

HarmonyOS 卡片（FormExtensionAbility）开发实践：从配置到动态刷新全解析

> 不写"万能卡片能做什么"——而是直接从「Service Widget 在锁屏/桌面真实渲染」出发，讲清楚一次卡片刷新为什么会失败、数据怎么流动、生命周期为何与 UIAbility 完全不同。

> 适用版本：HarmonyOS NEXT / API 12+　｜　预计阅读：18 分钟

---

1. 卡片开发的真实起点：一次失败的刷新

你写好了 onUpdateForm，在 Deveco Studio 预览里数据刷新正常，但部署到真机后，桌面卡片数据永远停在第一次渲染的状态。

这是 HarmonyOS 卡片开发最典型的第一个坑：卡片的生命周期由系统 FormManagerService 驱动，不是由你的进程驱动。

理解这一点，是搞定整个 FormExtensionAbility 开发的前提。

---

2. 核心架构：卡片不属于你的进程

┌─────────────────────────────────────────────────────────────┐
│                    桌面 / 锁屏宿主进程                         │
│  ┌──────────────────────────┐                               │
│  │  FormRenderer (ArkUI渲染) │  ←── 接收 formBindingData     │
│  └──────────────┬───────────┘                               │
│                 │ IPC                                        │
└─────────────────┼───────────────────────────────────────────┘
│
FormManagerService (系统服务)
│
┌────────────▼─────────────┐
│  FormExtensionAbility    │  ← 你的代码所在
│  (独立沙箱进程，临时存活)  │
│  onAddForm()             │
│  onUpdateForm()          │
│  onRemoveForm()          │
│  onFormEvent()           │
└──────────────────────────┘

关键结论：

1. FormExtensionAbility 运行在一个独立进程（Extension 进程），与主进程隔离。

2. 系统在需要时拉起该进程，调用完生命周期后最短5秒内回收（不保留长驻）。

3. 卡片 UI 渲染发生在宿主进程，你只负责提供数据（FormBindingData）。

---

3. 配置：module.json5 中的必填项

很多开发者直接复制模板，漏掉关键配置后调试半天找不到原因。

// module.json5
{
"module": {
"extensionAbilities": [
{
"name": "EntryFormAbility",
"srcEntry": "./ets/entryformability/EntryFormAbility.ets",
"type": "form",                        // 必须是 "form"
"exported": true,
"metadata": [
{
"name": "ohos.extension.form",
"resource": "$profile:form_config" // 指向 form_config.json
}
]
}
]
}
}

// resources/base/profile/form_config.json
{
"forms": [
{
"name": "widget",
"displayName": "$string:widget_display_name",
"description": "$string:widget_desc",
"src": "./ets/widget/pages/WidgetCard.ets",
"uiSyntax": "arkts",
"window": {
"designWidth": 720,
"autoDesignWidth": true
},
"colorMode": "auto",
"isDefault": true,
"updateEnabled": true,          // 必须为 true 才能触发 onUpdateForm
"scheduledUpdateTime": "10:30", // 定时更新时间（可选）
"updateDuration": 1,            // 更新间隔：单位30分钟，最小值1=30min
"defaultDimension": "2*2",
"supportDimensions": ["2*2", "2*4"],
"formConfigAbility": "ability://EntryAbility"
}
]
}

updateDuration 陷阱：值为 0 时禁用定时更新，值为 1 代表每 30 分钟，系统实际触发间隔受电量优化影响。不能用它实现"实时刷新"。

---

4. FormExtensionAbility 生命周期全解

用户添加卡片
│
▼
onAddForm(want: Want): FormBindingData
│  同步返回初始数据，渲染首帧
│
▼
卡片存活期间（系统按需唤起进程）
│
├── 定时触发 / 应用主动调用 requestForm()
│        ↓
│   onUpdateForm(formId: string): void
│        ↓
│   formProvider.updateForm(formId, data)
│
├── 用户点击卡片内按钮（message事件）
│        ↓
│   onFormEvent(formId: string, message: string): void
│
├── 临时卡片转正式卡片
│        ↓
│   onCastToNormalForm(formId: string): void
│
└── 用户移除卡片
↓
onRemoveForm(formId: string): void

重要： onAddForm / onUpdateForm 的调用上下文没有持久 UI 线程，不能执行长耗时操作，必须异步处理后通过 formProvider.updateForm 推送数据。

---

5. 数据传递：FormBindingData 与 LocalStorageProp

5.1 ExtensionAbility 侧（数据提供方）

import { formBindingData, FormExtensionAbility, formProvider } from '@kit.FormKit';
import { Want } from '@kit.AbilityKit';
import { preferences } from '@kit.DataPreferencesKit';

export default class EntryFormAbility extends FormExtensionAbility {

onAddForm(want: Want): formBindingData.FormBindingData {
const formId = want.parameters?.['ohos.extra.param.key.form_identity'] as string;

// 持久化 formId，主进程推送数据时需要
const prefs = preferences.getPreferencesSync(this.context, { name: 'widget_prefs' });
prefs.putSync(active_form_id, formId);
prefs.flushSync();

// 同步返回 placeholder，真实数据用 updateForm 二次推送
return formBindingData.createFormBindingData({
temperature: '--',
city: '获取中...',
updateTime: ''
});
// 注意：不能在这里 await 网络请求，方法签名为同步
}

onUpdateForm(formId: string): void {
this.fetchAndPush(formId); // 异步，不阻塞
}

private async fetchAndPush(formId: string): Promise

     {

try {
const weather = await this.getWeatherData();
const data = formBindingData.createFormBindingData({
temperature: weather.temp,
city: weather.city,
updateTime: new Date().toLocaleTimeString()
});
await formProvider.updateForm(formId, data);
} catch (err) {
console.error([Widget] updateForm failed: ${JSON.stringify(err)});
}
}

private async getWeatherData(): Promise<{ temp: string; city: string }> {
// 实际实现：网络请求或读本地缓存
return { temp: '25°C', city: '北京' };
}

onRemoveForm(formId: string): void {
// 清理缓存，避免主进程继续对已删除卡片推送数据
const prefs = preferences.getPreferencesSync(this.context, { name: 'widget_prefs' });
prefs.deleteSync(active_form_id);
prefs.flushSync();
}

onFormEvent(formId: string, message: string): void {
try {
const params = JSON.parse(message) as Record

    ;

if (params['action'] === 'refresh') {
this.fetchAndPush(formId);
}
} catch (e) {
console.error('[Widget] onFormEvent parse error:', e);
}
}
}

5.2 卡片页面侧（ArkUI）

// WidgetCard.ets — 注意：卡片页面不能使用普通 @State 初始化时加载数据
let storage = new LocalStorage();

@Entry(storage)
@Component
struct WidgetCard {
// key 必须与 FormBindingData 中的字段名完全一致（大小写敏感）
@LocalStorageProp('temperature') temperature: string = '--';
@LocalStorageProp('city') city: string = '未知';
@LocalStorageProp('updateTime') updateTime: string = '';

build() {
Column({ space: 8 }) {
Text(this.city)
.fontSize(14)
.fontColor('#666666')

Text(this.temperature)
.fontSize(32)
.fontWeight(FontWeight.Bold)

if (this.updateTime !== '') {
Text(更新于 ${this.updateTime})
.fontSize(10)
.fontColor('#999999')
}

Button('立即刷新')
.width('80%')
.height(28)
.fontSize(12)
.onClick(() => {
postCardAction(this, {
action: 'message',
params: { action: 'refresh' }
});
})
}
.width('100%')
.height('100%')
.padding(12)
}
}

---

6. postCardAction 三种交互模式

// mode 1：触发 onFormEvent，不切换前台
postCardAction(this, {
action: 'message',
params: { action: 'refresh', itemId: '123' }
});

// mode 2：跳转到应用内页面
postCardAction(this, {
action: 'router',
abilityName: 'EntryAbility',
params: { page: 'detail', id: '123' }
});
// 接收方：UIAbility.onNewWant(want) 中
// const paramsStr = want.parameters?.['params'] as string;
// const { id } = JSON.parse(paramsStr);  // 正确取法

// mode 3：静默后台调用（应用不切到前台）
postCardAction(this, {
action: 'call',
abilityName: 'EntryAbility',
params: { method: 'silentSync' }
});

---

7. 从主进程主动推送卡片数据

主进程获取新数据后（如推送通知），主动更新卡片：

import { formProvider, formBindingData } from '@kit.FormKit';
import { preferences } from '@kit.DataPreferencesKit';

async function pushDataToWidget(context: Context, newData: Record

    ): Promise

      {


const prefs = preferences.getPreferencesSync(context, { name: 'widget_prefs' });
const formId = prefs.getSync('active_form_id', '') as string;

if (!formId) {
console.warn('[App] No active formId found');
return;
}

try {
const bindingData = formBindingData.createFormBindingData(newData);
await formProvider.updateForm(formId, bindingData);
} catch (err) {
// err.code === 16500050：卡片已被用户移除，清理 formId
if ((err as { code: number }).code === 16500050) {
prefs.deleteSync('active_form_id');
prefs.flushSync();
}
console.error('[App] updateForm failed:', JSON.stringify(err));
}
}

---

8. 最佳实践

8.1 onAddForm 同步返回占位数据，异步推送真实数据

方案：返回含占位符的 FormBindingData，立即触发 fetchAndPush(formId) 做异步数据加载。原因： onAddForm 是同步接口，无法 await。若在此处等待网络，系统5秒超时后卡片添加失败，用户看到错误提示。 不这么做：直接写 return await fetchData() → TypeScript 不报错（方法可以加 async），但卡片框架不等待 Promise，首帧拿到的是 undefined，渲染空白。

8.2 多张卡片场景下以 formId 为 key 独立存储

方案：用 widget_form_${formId} 作为 Preferences key，每张卡片独立存储状态。原因：同类型卡片可以添加多张（最多5张），若所有卡片公用同一 key，刷新一张会导致其他张数据被覆盖。 不这么做：用户添加两张天气卡片显示不同城市 → 刷新其中一张 → 两张都变成同一城市数据。

8.3 onRemoveForm 中清理所有关联缓存

方案： onRemoveForm 删除 Preferences 中与该 formId 关联的所有 key，并取消任何与该 formId 相关的后台任务。原因：FormExtensionAbility 进程频繁被回收再拉起，如果不清理，下次启动时读到脏数据，同时 formProvider.updateForm(oldId) 持续报错 16500050，影响应用稳定性评分。

8.4 禁止在卡片页面使用不受支持的 ArkUI 组件

卡片运行在 FormRenderer 受限沙箱，不可用：Video、Web、Camera、XComponent、AlertDialog，使用后静默失败（不报错、不渲染），极难调试。验证方法：在 Deveco Studio 卡片预览器中加载，若报 FormNotSupportedWidgets 则说明有不支持的组件。

---

9. 常见坑点

坑点1：数据推送成功但 UI 不更新

现象： formProvider.updateForm 无异常，卡片显示不变。原因： FormBindingData 的字段名与 @LocalStorageProp 的 key 大小写不一致（严格字符串匹配）。

// 错误：ExtensionAbility 用 "Temperature"（大写T）
formBindingData.createFormBindingData({ Temperature: '25°C' });

// 卡片页面用 "temperature"（小写t）
@LocalStorageProp('temperature') temperature: string = '--';
// 结果：temperature 永远是 '--'

解决：在 shared/WidgetKeys.ts 中定义常量，两侧引用同一常量，彻底避免拼写差异。

---

坑点2：定时更新在省电模式下失效

现象：设置 updateDuration: 1，实际卡片数小时不刷新。原因：设备进入深度睡眠或省电模式时，系统推迟/跳过卡片唤醒。用户手动强制停止应用后，卡片更新完全停止。解决： onUpdateForm 中同步更新本地缓存（Preferences）；注册 WorkScheduler 后台任务作为补充，二者结合保障数据相对新鲜；卡片 UI 上展示上次更新时间，让用户感知数据时效。

---

坑点3：router 跳转参数取不到

现象： postCardAction 的 router 事件触发， UIAbility.onNewWant 中取不到自定义 params。

// 卡片中
postCardAction(this, { action: 'router', abilityName: 'EntryAbility', params: { articleId: '123' } });

// UIAbility 中（错误）
const id = want.parameters?.['articleId']; // undefined

// UIAbility 中（正确）
const paramsStr = want.parameters?.['params'] as string; // 系统封装进了 'params' key
const { articleId } = JSON.parse(paramsStr);             // '123'

根因：卡片事件的参数由框架封装进 want.parameters['params'] 字段（JSON字符串），不直接展开到 parameters 顶层。

---

坑点4：Extension 进程回收导致异步任务中断

现象： onUpdateForm 触发了网络请求，但卡片数据有时更新有时不更新（概率性失败）。原因： FormExtensionAbility 进程在调用完生命周期方法后5秒内被回收。如果网络请求耗时超过5秒，进程被回收后异步任务强制中止， formProvider.updateForm 永远不会被调用。解决：

onUpdateForm(formId: string): void {
// 先尝试读本地缓存推送，保证卡片能立即看到相对新的数据
this.pushCachedData(formId);
// 再启动网络请求，超时后回调可能不执行（接受这个概率）
this.fetchAndPush(formId);
}

对于必须保证的数据更新，使用 WorkScheduler 在后台完成网络请求并写入缓存，onUpdateForm 只做缓存读取+推送，彻底规避进程回收风险。

---
