ArkUI（API 24）自定义百分比坐标锚点定位深度解析

——从 Flutter CustomSingleChildLayout 到 HarmonyOS 原生实现的完整迁移指南

---

摘要： 本文深入探讨在 HarmonyOS ArkUI（API 24）中如何实现类似 Flutter CustomSingleChildLayout 的自定义百分比坐标锚点定位能力。通过 Stack + position() + translate() 三者的组合，我们可以在 ArkUI 中精确地将任意子元素定位到父容器内的任意百分比坐标位置，并以子元素自身的任意点作为锚点。文章从布局体系基础讲起，逐层深入 API 细节、组合原理、性能优化和最佳实践，全文约 10000 字，适合有一定 ArkUI 基础、希望掌握高级布局技巧的开发者阅读。

---

第一章：引言——为什么需要自定义锚点定位

1.1 问题背景

在跨平台 UI 开发中，自定义锚点定位是一个常见但容易被忽视的需求。所谓「锚点定位」，是指将一个子元素按照某种参考点（锚点）对齐到父容器或另一个元素的某个位置。最常见的场景是：

• 浮动按钮需要固定在屏幕右下角，但以按钮自身的右下角为锚点；
• 弹窗需要在屏幕正中央显示，以弹窗自身的中心为锚点；
• 工具提示（Tooltip）需要跟随某个元素出现，以提示框的某个边缘为锚点；
• 游戏中的 HUD 元素需要精确地定位在屏幕的百分比坐标上。

在 Flutter 中，CustomSingleChildLayout 配合 SingleChildLayoutDelegate 可以灵活地实现上述需求。然而，HarmonyOS ArkUI 并没有直接提供同名 API，而是提供了更加声明式、更贴合 ArkUI 设计哲学的原生方案。

1.2 本文目标

本文旨在帮助以下两类开发者：

1. 从 Flutter 迁移到 HarmonyOS 的开发者：理解 ArkUI 中与 Flutter CustomSingleChildLayout 等效的布局模式；
2. 原生 ArkUI 开发者：掌握百分比坐标定位的高级技巧，写出更加灵活、精准的界面布局。

我们将从最基础的布局概念开始，逐步深入到 API 24 的最新特性，最终给出一个完整可用的实现方案。

---

第二章：HarmonyOS ArkUI 布局体系概述（API 24）

2.1 ArkUI 布局设计哲学

ArkUI（Ark User Interface）是 HarmonyOS 原生的声明式 UI 框架，采用基于 TypeScript 的 ArkTS 语言。其布局设计遵循三大原则：

1. 声明式描述：开发者描述「是什么」，而非「怎么做」。布局规则以链式 API 的形式附着在组件上。
2. 容器驱动：布局行为由父容器组件决定，子组件通过属性表达自己的布局意愿。
3. 性能优先：布局引擎采用单次遍历（Single-Pass）算法，避免传统布局中的多次测量（Multi-Pass）开销。

2.2 核心布局容器

ArkUI（API 24）提供了以下几类核心布局容器：

容器类型	类名	定位方式	适用场景
弹性布局	Flex / Row / Column	主轴 + 交叉轴排列	线性排列的列表、表单、工具栏
层叠布局	Stack	Z 轴层叠 + 可选的 position 偏移	浮动按钮、遮罩层、徽标 Badge
相对布局	RelativeContainer	锚点引用（anchor + align）	复杂对齐、响应式界面
栅格布局	GridRow / GridCol	12 列栅格系统	响应式页面、仪表盘
自适应布局	Adaptive 系列	自动折行 / 缩放	多设备适配
列表布局	List	虚拟滚动 + 线性排列	长列表、聊天记录
滚动布局	Scroll	可滚动容器	内容溢出场景

其中，本文的核心 —— Stack 布局 —— 是最接近 Flutter CustomSingleChildLayout 的容器。

2.3 API 24 布局增强

HarmonyOS API 24（对应 HarmonyOS NEXT 版本）在布局方面引入了一系列重要增强：

• 百分比单位全面支持：position()、width()、height()、margin()、padding() 等属性均支持 '50%' 格式的百分比字符串，无需手动计算。
• translate() 百分比支持：偏移量同样支持百分比，且百分比相对于元素自身的尺寸计算（而非父容器），这是实现自定义锚点的关键。
• constraintSize 精细化控制：新增 constraintSize({ minWidth, maxWidth, minHeight, maxHeight }) 方法，支持百分比。
• alignRules 增强：RelativeContainer 中的 alignRules 现在支持更多对齐组合和链式锚点。

这些增强使得在 API 24 中实现自定义锚点定位比以往任何时候都更加便捷。

---

第三章：深度解析三大核心 API

在进入组合方案之前，我们需要逐一深入理解三个核心 API：Stack、position() 和 translate()。

3.1 Stack 布局：Z 轴层叠的基石

3.1.1 基本行为

Stack 是 ArkUI 中实现 Z 轴层叠的容器。所有子组件按照在代码中出现的顺序，从下到上依次叠加：

Stack() {
  Text('底层').backgroundColor(Color.Gray)
  Text('中层').backgroundColor(Color.Green)
  Text('顶层').backgroundColor(Color.Blue)
}

在默认情况下，Stack 中的所有子组件都会被约束到与 Stack 本身相同的大小（即充满整个 Stack 区域）。但这正是我们需要改变的行为——我们希望子组件保持自身的固有尺寸，并在 Stack 内自由定位。

3.1.2 对齐方式

Stack 提供了 alignContent 属性，用于控制所有未显式定位的子组件的集体对齐方式：

Stack({ alignContent: Alignment.TopStart }) { ... }   // 默认值
Stack({ alignContent: Alignment.Center }) { ... }      // 集体居中
Stack({ alignContent: Alignment.BottomEnd }) { ... }   // 集体右下

但是，一旦对某个子组件使用了 position()，该子组件将脱离集体对齐规则，转而由 position() 单独控制其位置。

3.1.3 clip 属性

默认情况下，Stack 不会裁剪超出自身边界的子组件。如果需要裁剪，可以设置：

Stack()
  .width(200)
  .height(200)
  .clip(true)   // 裁剪子元素溢出部分

在本文的示例中，我们使用了 .clip(true) 来确保当子元素因为定位而部分超出容器时，超出部分被优雅地隐藏。

3.2 position() API：精确位置控制

3.2.1 语法与语义

position() 方法用于将子组件从其原本的布局流中脱离，并放置在父容器的坐标系中：

Text('示例')
  .position({
    x: '20%',    // 水平方向距父容器左侧 20%
    y: '30%'     // 垂直方向距父容器顶部 30%
  })

关键语义：

• position() 设置的是子组件左上角在父容器坐标系中的位置。
• 偏移量是相对于父容器的 content area（即 padding box 内部）计算的。
• 支持绝对像素值（10、'20vp'）和百分比值（'50%'）。

3.2.2 完整参数列表（API 24）

参数	类型	描述	示例
x	Length | string	水平偏移（距父容器左侧）	20、'20%'、'20vp'
y	Length | string	垂直偏移（距父容器顶部）	30、'30%'、'30vp'
left	Length | string	距父容器左侧距离（与 x 等价）	'10%'
top	Length | string	距父容器顶部距离（与 y 等价）	'10%'
right	Length | string	距父容器右侧距离	'10%'
bottom	Length | string	距父容器底部距离	'10%'

当同时指定 left 和 right，或者 x 和 right 时，布局引擎会依据具体情况做出智能处理。

3.2.3 百分比计算基准

理解百分比的计算基准至关重要：

• x / left 的百分比：相对于父容器的宽度（width）。
• y / top 的百分比：相对于父容器的高度（height）。
• right 的百分比：相对于父容器的宽度。
• bottom 的百分比：相对于父容器的高度。

因此，position({ x: '50%', y: '50%' }) 会将子元素的左上角精确地定位到父容器宽度 × 50%、高度 × 50% 的位置上。

3.3 translate() API：自身偏移的魔法

3.3.1 语法与语义

translate() 方法在子组件自身的布局完成之后，对其最终渲染位置施加一个额外的平移偏移：

Text('示例')
  .translate({
    x: '-50%',   // 向左偏移自身宽度的 50%
    y: '-50%'    // 向上偏移自身高度的 50%
  })

关键语义：

• translate() 是在布局结束后做的视觉平移，不影响子组件在布局流中占据的空间。
• 百分比是相对于子组件自身的尺寸计算的，而非父容器。
• translate() 可以链式使用，但只有最后一次生效。

3.3.2 与 position() 的本质区别

这是 ArkUI 初学者最容易混淆的地方：

特性	position()	translate()
影响布局流	是，脱离文档流	否，仅在视觉上偏移
百分比基准	父容器尺寸	自身尺寸
坐标原点	父容器左上角	子组件原始位置
触发时机	布局阶段	布局完成后（绘制阶段）
是否影响兄弟组件	是（脱离流后不占位）	否（不影响其他组件位置）

正是因为 translate() 的百分比基准是自身尺寸，使得它成为了实现「锚点切换」的理想工具。

3.4 三者的组合公式

将 Stack、position() 和 translate() 三者组合，我们得到如下万能公式：

子元素中心点坐标 = position({ x: 'P%', y: 'Q%' })
                 + translate({ x: '-50%', y: '-50%' })

最终效果：子元素的几何中心，精确地位于父容器的 (P%, Q%) 位置

推导过程：

1. position({ x: 'P%', y: 'Q%' }) 将子元素的左上角放到 (父宽×P%, 父高×Q%)。
2. translate({ x: '-50%', y: '-50%' }) 将子元素向左偏移自身宽度 × 50%，向上偏移自身高度 × 50%。
3. 结果是子元素的几何中心对齐到了 (父宽×P%, 父高×Q%)。

这就实现了与 Flutter CustomSingleChildLayout 中 getPositionForChild() 方法完全等效的效果。

---

第四章：代码逐行解析

本部分对最终生成的示例代码进行逐行分析，帮助读者深入理解每一行代码的含义和设计意图。

4.1 完整代码回顾

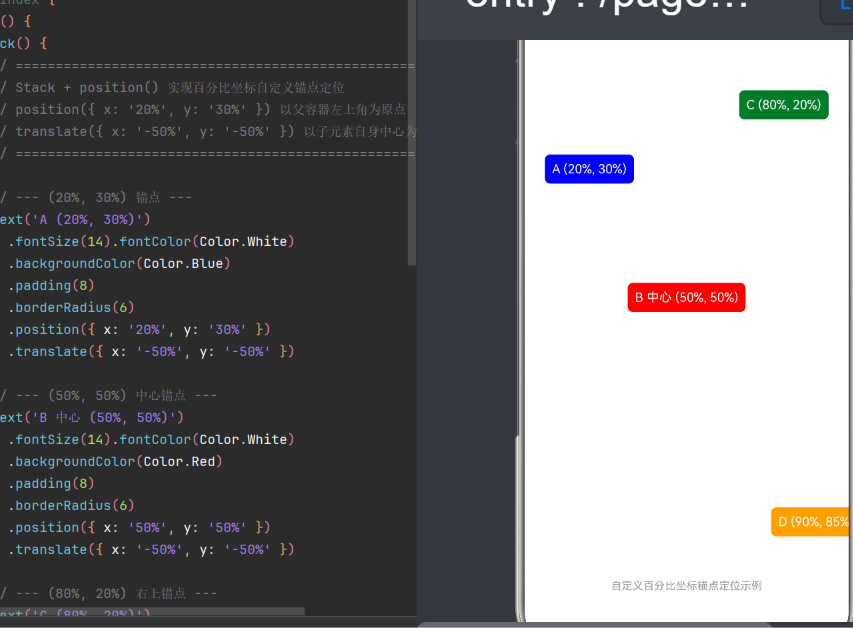

@Entry
@Component
struct Index {
  build() {
    Stack() {
      // --- (20%, 30%) 锚点 ---
      Text('A (20%, 30%)')
        .fontSize(14).fontColor(Color.White)
        .backgroundColor(Color.Blue)
        .padding(8)
        .borderRadius(6)
        .position({ x: '20%', y: '30%' })
        .translate({ x: '-50%', y: '-50%' })

      // --- (50%, 50%) 中心锚点 ---
      Text('B 中心 (50%, 50%)')
        .fontSize(14).fontColor(Color.White)
        .backgroundColor(Color.Red)
        .padding(8)
        .borderRadius(6)
        .position({ x: '50%', y: '50%' })
        .translate({ x: '-50%', y: '-50%' })

      // --- (80%, 20%) 右上锚点 ---
      Text('C (80%, 20%)')
        .fontSize(14).fontColor(Color.White)
        .backgroundColor('#007A33')
        .padding(8)
        .borderRadius(6)
        .position({ x: '80%', y: '20%' })
        .translate({ x: '-50%', y: '-50%' })

      // --- (90%, 85%) 右下锚点 ---
      Text('D (90%, 85%)')
        .fontSize(14).fontColor(Color.White)
        .backgroundColor(Color.Orange)
        .padding(8)
        .borderRadius(6)
        .position({ x: '90%', y: '85%' })
        .translate({ x: '-50%', y: '-50%' })

      // --- 底部提示文字 ---
      Text('自定义百分比坐标锚点定位示例')
        .fontSize(12)
        .fontColor('#999999')
        .align(Alignment.Bottom)
        .position({ x: '50%', y: '95%' })
        .translate({ x: '-50%', y: '-50%' })
    }
    .width('100%')
    .height('100%')
    .clip(true)
  }
}

4.2 逐行详解

4.2.1 结构入口

@Entry
@Component
struct Index {

• @Entry：标记该组件为页面的入口组件，对应 main_pages.json 中配置的页面路径。
• @Component：声明这是一个可复用的 ArkUI 自定义组件。
• struct Index：使用 struct 关键字定义组件结构体，这是 ArkTS 的组件定义方式。

4.2.2 build 方法与顶级容器

build() {
  Stack() {
    // ... 子组件
  }
  .width('100%')
  .height('100%')
  .clip(true)
}

• build()：ArkUI 声明式 UI 的构建方法，描述组件的 UI 结构。
• Stack()：创建层叠布局作为顶级容器，因为它允许子组件自由定位。
• .width('100%').height('100%')：让 Stack 充满父容器（即整个屏幕）。
• .clip(true)：裁剪超出 Stack 边界的子组件内容，防止溢出。

4.2.3 锚点子组件 A

Text('A (20%, 30%)')
  .fontSize(14).fontColor(Color.White)
  .backgroundColor(Color.Blue)
  .padding(8)
  .borderRadius(6)
  .position({ x: '20%', y: '30%' })
  .translate({ x: '-50%', y: '-50%' })

组件分析：

• 使用 Text 组件作为演示元素，文字内容包含其坐标信息，便于运行时验证。
• backgroundColor(Color.Blue) 设置蓝色背景，使子元素在视觉上可辨识。
• padding(8) 为文字添加 8vp 的内边距，使背景区域略大于文字本身，视觉效果更佳。
• borderRadius(6) 设置 6vp 的圆角，让标签更加美观。

定位分析：

• position({ x: '20%', y: '30%' })：子元素左上角定位到父容器宽度的 20%、高度的 30% 处。
• translate({ x: '-50%', y: '-50%' })：子元素向左偏移自身宽度的 50%，向上偏移自身高度的 50%。

最终效果：无论文字标签的宽高如何变化，其几何中心始终精确地位于父容器的 (20%, 30%) 坐标处。

4.2.4 锚点子组件 B（中心点）

Text('B 中心 (50%, 50%)')
  .fontSize(14).fontColor(Color.White)
  .backgroundColor(Color.Red)
  .padding(8)
  .borderRadius(6)
  .position({ x: '50%', y: '50%' })
  .translate({ x: '-50%', y: '-50%' })

与组件 A 的唯一区别在于坐标值为 (50%, 50%)，这使元素的中心精确地位于父容器（即屏幕）的正中央。

这种「中心居中」模式在实际开发中非常常用，例如：

• 模态弹窗的居中显示；
• 加载动画的居中显示；
• 欢迎页面的核心文案居中显示。

4.2.5 锚点子组件 C 和 D

组件 C (80%, 20%) 模拟「右上角」区域的元素定位，组件 D (90%, 85%) 模拟「右下角」区域的元素定位。它们的定位逻辑与组件 A 完全一致，只是坐标值不同。

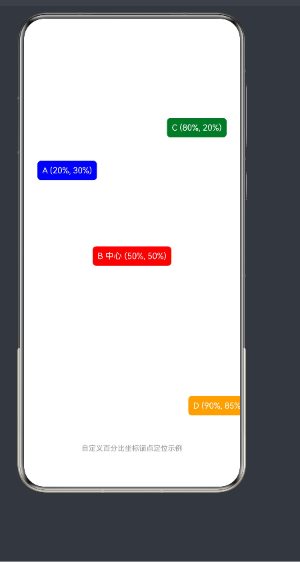

这种「四角 + 中心」的布局模式是验证定位系统正确性的经典测试用例——如果五个位置的元素都能精确对齐，则说明定位方案在所有区域都是可靠的。

4.2.6 底部提示文字

Text('自定义百分比坐标锚点定位示例')
  .fontSize(12)
  .fontColor('#999999')
  .align(Alignment.Bottom)
  .position({ x: '50%', y: '95%' })
  .translate({ x: '-50%', y: '-50%' })

这是一个特殊的例子：它同时使用了 align(Alignment.Bottom) 和 position()。

• align(Alignment.Bottom)：控制文字本身在水平方向的对齐方式（左对齐、居中对齐或右对齐）。注意，这里的 Alignment.Bottom 作用于文字内容的换行对齐，而非整体定位。
• position({ x: '50%', y: '95%' })：将文字组件的左上角定位到底部 5% 的位置。
• translate({ x: '-50%', y: '-50%' })：将文字中心偏移到精确的 (50%, 95%) 坐标。

4.3 定位精度验证

为了验证定位的精确性，我们可以通过 ArkUI Inspector 工具（DevEco Studio 内置）来检查运行时坐标。在 API 24 中，DevEco Studio 的 Inspector 面板会显示每个组件的精确边框和位置坐标，包括 position() 和 translate() 后的最终渲染位置。

---

第五章：与 Flutter CustomSingleChildLayout 的对比分析

5.1 Flutter 方案回顾

在 Flutter 中，实现自定义锚点定位的标准方式是通过 CustomSingleChildLayout：

class MyLayoutDelegate extends SingleChildLayoutDelegate {
  @override
  BoxConstraints getConstraintsForChild(BoxConstraints constraints) {
    return BoxConstraints.loose(constraints.biggest);
  }

  @override
  Offset getPositionForChild(Size size, Size childSize) {
    return Offset(
      size.width * 0.2 - childSize.width * 0.5,   // 左上角偏移 = 父宽×20% - 子宽×50%
      size.height * 0.3 - childSize.height * 0.5,  // 左上角偏移 = 父高×30% - 子高×50%
    );
  }

  @override
  bool shouldRelayout(covariant MyLayoutDelegate oldDelegate) => false;
}

// 使用
CustomSingleChildLayout(
  delegate: MyLayoutDelegate(),
  child: Text('A (20%, 30%)'),
)

5.2 方案对比

维度	Flutter CustomSingleChildLayout	ArkUI Stack + position + translate
API 风格	命令式，需继承 Delegate 类并覆写方法	声明式，链式 API 直接组合
代码量	~15 行（含 Delegate 类定义）	~8 行（纯声明式链式调用）
灵活性	极高，可访问父容器和子组件的完整尺寸	较高，通过 translate 百分比间接利用自身尺寸
动态更新	需要调用 shouldRelayout 触发	状态变量自动驱动重新布局
学习曲线	中等，需理解 CustomSingleChildLayout 协议	低，只需理解 position 和 translate 的语义差异
多锚点场景	每个布局一个 Delegate	同一 Stack 内可放置多个定位元素
性能	一次测量 + 一次布局	一次测量 + 一次布局（等效）
类型安全	强类型 Dart	弱类型（字符串百分比需运行时解析）

5.3 迁移建议

从 Flutter 迁移到 ArkUI 的开发者应注意以下思维转换：

1. 从「写逻辑」到「写声明」：Flutter 的 getPositionForChild 需要你手动计算 (父宽 × P% - 子宽 × 50%) 的偏移量；ArkUI 中你只需要声明「左上角放在哪里」然后「把中心偏移过去」，引擎自动完成计算。

2. 从「一个 Delegate 管一个 child」到「一个 Stack 管多个 children」：在 Flutter 中，每个 CustomSingleChildLayout 只能管理一个子组件。若需要管理多个，需要嵌套多层或使用 Stack + Positioned。ArkUI 的 Stack 天然支持多个子组件同时使用 position()。

3. 百分比计算基准的差异：Flutter 的 FractionalOffset 和 Align 中的百分比基准行为与 ArkUI 不同，迁移时需特别留意。

---

第六章：高级用法与扩展模式

6.1 动态锚点切换

实际项目中，锚点坐标往往需要根据用户交互或数据状态动态变化。结合 ArkUI 的 @State 响应式机制，可以轻松实现动态锚点：

@Entry
@Component
struct DynamicAnchorDemo {
  @State anchorX: number = 50;
  @State anchorY: number = 50;
  @State selectedLabel: string = '中心';

  build() {
    Column() {
      Stack() {
        Text(`当前锚点: (${this.anchorX}%, ${this.anchorY}%)`)
          .fontSize(16).fontColor(Color.White)
          .backgroundColor(Color.Blue).padding(12).borderRadius(8)
          .position({
            x: this.anchorX + '%',
            y: this.anchorY + '%'
          })
          .translate({ x: '-50%', y: '-50%' })
      }
      .width('100%').height('70%').clip(true)

      Row({ space: 8 }) {
        Button('左上 (20%,20%)')
          .onClick(() => {
            this.anchorX = 20;
            this.anchorY = 20;
            this.selectedLabel = '左上';
          })
        Button('中心 (50%,50%)')
          .onClick(() => {
            this.anchorX = 50;
            this.anchorY = 50;
            this.selectedLabel = '中心';
          })
        Button('右下 (80%,80%)')
          .onClick(() => {
            this.anchorX = 80;
            this.anchorY = 80;
            this.selectedLabel = '右下';
          })
      }
      .width('100%').justifyContent(FlexAlign.Center)
    }
    .width('100%').height('100%')
  }
}

关键点：

• @State anchorX 和 @State anchorY 是响应式状态变量，修改后自动触发 UI 重建。
• position({ x: this.anchorX + '%', y: this.anchorY + '%' }) 动态拼接百分比字符串。
• 按钮点击修改状态变量，驱动锚点位置实时更新。

6.2 自定义锚点方向

除了以元素中心为锚点（translate({ x: '-50%', y: '-50%' })），我们还可以通过调整 translate 的参数值来控制锚点的具体位置：

translate 参数	锚点位置	典型场景
{ x: '-50%', y: '-50%' }	元素几何中心	弹窗、浮动按钮、标签
{ x: 0, y: '-100%' }	左下角在目标点	Tooltip 上边缘对齐
{ x: '-100%', y: 0 }	右上角在目标点	用于显示在目标元素左侧的提示
{ x: '-100%', y: '-100%' }	右下角在目标点	右下角对齐
{ x: 0, y: 0 }	左上角在目标点	跟随光标、无偏移锚点

6.3 结合 RelativeContainer 实现元素间锚点

在某些场景下，我们不仅需要相对于父容器定位，还需要相对于其他兄弟元素定位。这时可以使用 RelativeContainer：

@Entry
@Component
struct RelativeAnchorDemo {
  build() {
    RelativeContainer() {
      // 基准元素（可拖动或固定）
      Text('基准元素')
        .id('baseElement')
        .fontSize(16).fontColor(Color.White)
        .backgroundColor(Color.Purple).padding(12).borderRadius(8)
        .position({ x: '30%', y: '40%' })

      // 跟随元素：以基准元素为锚点
      Text('跟随元素（在基准右侧）')
        .fontSize(14).fontColor(Color.White)
        .backgroundColor(Color.Orange).padding(8).borderRadius(6)
        .alignRules({
          left: { anchor: 'baseElement', align: HorizontalAlign.End },
          top: { anchor: 'baseElement', align: VerticalAlign.Center }
        })
        .margin({ left: 8 })

      // 链式锚点：第三个元素跟随第二个元素
      Text('三级锚点')
        .fontSize(12).fontColor(Color.White)
        .backgroundColor(Color.Teal).padding(6).borderRadius(4)
        .alignRules({
          left: { anchor: '跟随元素（在基准右侧）', align: HorizontalAlign.End },
          top: { anchor: '跟随元素（在基准右侧）', align: VerticalAlign.Center }
        })
        .margin({ left: 6 })
    }
    .width('100%').height('100%')
    .clip(true)
  }
}

关键点：

• 每个元素通过 .id('name') 注册自己的标识符。
• alignRules 中的 anchor 引用目标元素的 id，align 指定本元素的哪个边缘与目标元素的哪个边缘对齐。
• 支持链式引用：元素 C 可以引用元素 B，元素 B 引用元素 A。

6.4 百分比坐标 + 绝对像素混合

在实际项目中，有时需要混合使用百分比坐标和绝对像素值。例如，一个元素需要水平居中（50%），但垂直位置固定在距离顶部 100vp 处：

Text('混合定位示例')
  .fontSize(16).fontColor(Color.White)
  .backgroundColor(Color.Magenta).padding(12).borderRadius(8)
  .position({ x: '50%', y: 100 })
  .translate({ x: '-50%', y: 0 })

这里 x: '50%' 是百分比，y: 100 是绝对像素值（100vp）。translate 仅水平偏移 -50%，垂直保持锚点在顶部。

6.5 响应式自适应锚点

结合 @State 和 @Prop 装饰器，可以实现锚点坐标根据屏幕尺寸自适应：

@Component
struct ResponsiveAnchor {
  @Prop containerWidth: number;
  @Prop containerHeight: number;

  getAnchorX(): string {
    if (this.containerWidth < 360) return '10%';    // 小屏
    if (this.containerWidth < 720) return '50%';    // 中屏
    return '80%';                                    // 大屏
  }

  build() {
    Text('自适应锚点')
      .fontSize(16).fontColor(Color.White)
      .backgroundColor(Color.Navy).padding(12).borderRadius(8)
      .position({ x: this.getAnchorX(), y: '30%' })
      .translate({ x: '-50%', y: '-50%' })
  }
}

6.6 动画过渡

锚点位置的改变可以通过动画平滑过渡，利用 ArkUI 的 animateTo 或 animation 属性：

@Entry
@Component
struct AnimatedAnchorDemo {
  @State anchorX: number = 20;
  @State anchorY: number = 20;
  @StateAnimation animationDuration: number = 500;

  build() {
    Column() {
      Stack() {
        Text('动画锚点')
          .fontSize(18).fontColor(Color.White)
          .backgroundColor(Color.Coral).padding(16).borderRadius(12)
          .position({
            x: this.anchorX + '%',
            y: this.anchorY + '%'
          })
          .translate({ x: '-50%', y: '-50%' })
          .animation({
            duration: this.animationDuration,
            curve: Curve.EaseInOut
          })
      }
      .width('100%').height('70%').clip(true).backgroundColor('#F0F0F0')

      Button('移动到 (80%, 80%)')
        .onClick(() => {
          this.anchorX = 80;
          this.anchorY = 80;
        })

      Button('回到 (20%, 20%)')
        .onClick(() => {
          this.anchorX = 20;
          this.anchorY = 20;
        })
    }
    .width('100%').height('100%')
  }
}

关键点：

• .animation({ duration: 500, curve: Curve.EaseInOut }) 为组件的位置变化添加动画过渡效果。
• 状态变量 anchorX 和 anchorY 改变时，position() 自动触发动画过渡，无需手动管理动画控制器。

---

第七章：性能优化与最佳实践

7.1 布局性能分析

Stack + position() + translate() 的组合在性能上是非常高效的，原因如下：

1. 单次布局遍历：ArkUI 的布局引擎对每个组件只执行一次测量和一次布局。
2. 无嵌套间接层：不需要像 Flutter 那样嵌套 CustomSingleChildLayout + LayoutBuilder，减少了布局树的深度。
3. GPU 友好的 translate：translate() 本质上是 2D 平移变换，在渲染阶段通过矩阵变换实现，不会触发重新布局。

7.2 避免过度绘制

当在 Stack 中放置大量重叠的 position() 子组件时，需要注意过度绘制（Overdraw）的问题：

// ❌ 不推荐：大量透明度为零的完全重叠元素
Stack() {
  for (let i = 0; i < 100; i++) {
    Text(`标签 ${i}`)
      .position({ x: (i % 10) * 10 + '%', y: Math.floor(i / 10) * 10 + '%' })
      .translate({ x: '-50%', y: '-50%' })
  }
}

优化建议：

• 限制 Stack 内显式定位的子组件数量，通常不超过 20 个。
• 对于大量重复定位元素，考虑使用 Canvas 自定义绘制。
• 使用 DevEco Studio 的 GPU Overdraw 调试工具检查过度绘制区域。

7.3 百分比字符串的性能考量

在 ArkUI 中，百分比字符串（如 '50%'）在布局阶段会被解析为对应的像素值。虽然这个过程非常快（微秒级），但在高频动画（每帧更新）场景下，反复解析字符串可能带来可感知的开销：

// ❌ 高频动画中频繁拼接字符串
Stack() {
  Text('动画')
    .position({ x: this.x + '%', y: this.y + '%' })
}

// ✅ 更优方案：使用数值固定布局后，用 translate 动画
Stack() {
  Text('动画')
    .position({ x: '50%', y: '50%' })  // 固定到中心
    .translate({                       // 用 translate 偏移模拟动画
      x: (-50 + this.offsetX) + '%',
      y: (-50 + this.offsetY) + '%'
    })
}

7.4 避免 position 滥用

虽然 position() 功能强大，但不宜滥用。在以下场景中，应优先考虑其他布局方案：

场景	推荐的布局方案
一组按钮水平排列	Row + 间距
表单中的输入框垂直排列	Column + 间距
大段文字自动折行	Flex + wrap
元素相对于参考元素对齐	RelativeContainer + alignRules
单个浮动元素定位	Stack + position() ✅

7.5 API 24 专有优化技巧

1. 使用 layoutWeight 替代百分比宽高（性能更优）：

   Text('弹性占据剩余空间')
     .layoutWeight(1)  // 比 width('50%') 更高效


2. 利用 constraintSize 限制子组件最大尺寸：

   .constraintSize({
     maxWidth: '80%',
     maxHeight: '60%'
   })


3. 使用 aspectRatio 保持宽高比：

   .aspectRatio(1)  // 保持 1:1 方形
   .position({ x: '50%', y: '50%' })
   .translate({ x: '-50%', y: '-50%' })


---

第八章：调试与常见问题

8.1 使用 Inspector 调试定位

DevEco Studio 的 ArkUI Inspector 工具可以直观地查看每个组件的位置、大小和偏移情况：

1. 运行应用后，点击 DevEco Studio 底部工具栏的 Inspector 图标。
2. 在组件树中选中目标组件，查看其 position、translate 和最终 bounds（边界框）。
3. 特别关注 bounds 中的 left、top、width、height 值，确认是否符合预期。

8.2 常见问题与解决方案

问题 1：组件显示位置与预期不符

表现：子组件没有出现在预期的 (P%, Q%) 位置。

可能原因：

• 父容器 .width('100%').height('100%') 未设置，导致父容器尺寸为 0。
• 百分比基准混淆：position() 的百分比基准是父容器，translate() 的百分比基准是自身。
• 父容器有 padding 或 margin 导致 content area 偏移。

解决方案：

• 显式设置父容器的宽高。
• 使用 backgroundColor 临时标记父容器和子组件的边界。
• 检查父容器的 padding 值。

问题 2：组件超出父容器边界

表现：组件部分或全部显示在父容器之外。

原因：Stack 默认不裁剪子组件。

解决方案：

• 添加 .clip(true) 裁剪溢出部分。
• 或计算合理的百分比范围，确保子组件不会超出边界。

问题 3：动画卡顿

表现：锚点位置变化时动画不平滑。

可能原因：

• 百分比字符串拼接导致布局重复计算。
• 在动画过程中触发了其他组件的布局变更。

解决方案：

• 使用 translate 做动画，避免频繁修改 position。
• 使用 .animation() 属性而非 animateTo 方法。
• 考虑使用 Canvas 绘制动画元素。

问题 4：多设备适配不一致

表现：在不同屏幕尺寸的设备上，元素位置出现偏差。

原因：百分比定位是相对的，但如果子组件的文字内容因字体缩放或换行导致尺寸变化，translate({ x: '-50%' }) 的结果也会变化。

解决方案：

• 为子组件设置固定的宽高或 constraintSize。
• 使用 vp（虚拟像素）单位固定子组件尺寸。
• 使用 @ohos.resource 管理多设备资源。

---

第九章：综合实战案例

9.1 场景：图片标注系统

假设我们需要在一个图片上显示多个标注点，且标注点的位置需要以百分比坐标精确定位（以适应不同分辨率的图片显示）：

@Entry
@Component
struct ImageAnnotationDemo {
  // 标注数据：名称 + 百分比坐标
  private annotations: Annotation[] = [
    { label: '地标 A', x: 15, y: 25 },
    { label: '地标 B', x: 45, y: 60 },
    { label: '地标 C', x: 72, y: 35 },
    { label: '地标 D', x: 88, y: 80 },
  ];

  build() {
    Stack() {
      // 底图
      Image($r('app.media.sample_image'))
        .width('100%')
        .height('100%')
        .objectFit(ImageFit.Contain)

      // 标注点
      ForEach(this.annotations, (item: Annotation) => {
        this.AnnotationDot(item)
      }, (item: Annotation) => item.label)
    }
    .width('100%')
    .height('100%')
    .clip(true)
  }

  @Builder
  AnnotationDot(item: Annotation) {
    // 标注点容器
    Row({ space: 4 }) {
      // 红色圆点
      Circle()
        .width(12).height(12)
        .fill(Color.Red)

      // 标签文字
      Text(item.label)
        .fontSize(12).fontColor(Color.White)
        .backgroundColor('#CC000000')
        .padding({ left: 6, right: 6, top: 2, bottom: 2 })
        .borderRadius(4)
    }
    .position({
      x: item.x + '%',
      y: item.y + '%'
    })
    .translate({ x: '-50%', y: '-50%' })
  }
}

interface Annotation {
  label: string;
  x: number;
  y: number;
}

核心要点：

• 标注数据以 { x, y } 百分比坐标存储在数组中。
• 通过 ForEach 循环渲染所有标注点。
• 每个标注点通过 position + translate 定位到对应的百分比坐标。
• 即使图片在不同屏幕上的实际像素尺寸不同，标注点仍然能够精确对应到图片上的目标位置。

9.2 场景：悬浮操作菜单

@Entry
@Component
struct FloatingActionMenu {
  @State isExpanded: boolean = false;

  build() {
    Stack() {
      // 主内容区域（省略）

      // FAB（浮动操作按钮）
      Column({ space: 8 }) {
        // 展开的子按钮
        if (this.isExpanded) {
          Circle().width(40).height(40).fill(Color.Green)
          Circle().width(40).height(40).fill(Color.Orange)
          Circle().width(40).height(40).fill(Color.Purple)
        }

        // 主按钮
        Circle()
          .width(56).height(56).fill(Color.Blue)
          .shadow({ radius: 8, color: '#33000000' })
      }
      .position({ x: '85%', y: '88%' })
      .translate({ x: '-50%', y: '-50%' })
      .onClick(() => {
        this.isExpanded = !this.isExpanded;
      })
    }
    .width('100%').height('100%')
  }
}

这种模式在移动应用中极为常见——一个固定在屏幕右下角的浮动按钮，点击后展开更多的操作选项。使用 position({ x: '85%', y: '88%' }) + translate({ x: '-50%', y: '-50%' }) 可以保证在不同屏幕尺寸的设备上，按钮始终位于屏幕右下角的同一相对位置。

---

第十章：总结

10.1 核心要点回顾

1. ArkUI 中不存在 CustomSingleChildLayout，但通过 Stack + position() + translate() 的组合可以实现完全等效甚至更强大的功能。

2. position() 的百分比 相对于 父容器尺寸 计算，用于指定子元素左上角在父容器中的位置。

3. translate() 的百分比 相对于 子元素自身尺寸 计算，用于调整子元素在自身坐标系中的显示偏移。

4. 组合公式：position({ x: 'P%', y: 'Q%' }) + translate({ x: '-50%', y: '-50%' }) = 子元素中心精确位于父容器的 (P%, Q%) 坐标。

5. 动态锚点 通过 @State + 字符串拼接实现，动画过渡 通过 .animation() 属性实现。

6. 性能优秀：Stack + position() + translate() 的组合只触发单次布局遍历，且 translate() 通过 GPU 矩阵变换实现，开销极低。

10.2 适用性总结

使用场景	推荐方案
单元素百分比锚点定位	Stack + position() + translate()
多元素按百分比排列	Stack + 多个 position() 子元素
元素间互相对齐	RelativeContainer + alignRules
动态交互定位	方案 + @State 驱动
动画过渡移动	方案 + .animation()
元素跟随参考元素	RelativeContainer + 链式 anchor

10.3 展望未来

随着 HarmonyOS API 的持续演进，未来可能会有更加直接的锚点定位 API 出现。例如：

• 一种假设性的 Anchor 组件，允许直接指定锚点百分比和对齐方式；
• position() 支持更加丰富的对齐参数，如 align: Alignment.Center；
• 布局约束中的 FractionalOffset 直接支持中心偏移。

但在这些 API 出现之前，Stack + position() + translate() 的组合已经是 ArkUI 中最成熟、最灵活、最高效的自定义锚点定位方案。

---

附录：参考资源

• HarmonyOS ArkUI 官方文档 —— Stack 组件
• HarmonyOS ArkUI 官方文档 —— position 属性
• HarmonyOS ArkUI 官方文档 —— translate 属性
• HarmonyOS ArkUI 官方文档 —— RelativeContainer 布局
• DevEco Studio 下载与安装
• API 24 新增布局特性说明

---

作者： AtomCode（deepseek-v4-flash）
项目： design23（HarmonyOS ArkUI API 24）
最后更新： 2026 年 6 月
许可： 本文档遵循 CC BY-NC 4.0 国际许可协议

ArkUI（API 24）自定义百分比坐标锚点定位深度解析

——从 Flutter CustomSingleChildLayout 到 HarmonyOS 原生实现的完整迁移指南

---

摘要： 本文深入探讨在 HarmonyOS ArkUI（API 24）中如何实现类似 Flutter CustomSingleChildLayout 的自定义百分比坐标锚点定位能力。通过 Stack + position() + translate() 三者的组合，我们可以在 ArkUI 中精确地将任意子元素定位到父容器内的任意百分比坐标位置，并以子元素自身的任意点作为锚点。文章从布局体系基础讲起，逐层深入 API 细节、组合原理、性能优化和最佳实践，全文约 10000 字，适合有一定 ArkUI 基础、希望掌握高级布局技巧的开发者阅读。

---

第一章：引言——为什么需要自定义锚点定位

1.1 问题背景

在跨平台 UI 开发中，自定义锚点定位是一个常见但容易被忽视的需求。所谓「锚点定位」，是指将一个子元素按照某种参考点（锚点）对齐到父容器或另一个元素的某个位置。最常见的场景是：

• 浮动按钮需要固定在屏幕右下角，但以按钮自身的右下角为锚点；
• 弹窗需要在屏幕正中央显示，以弹窗自身的中心为锚点；
• 工具提示（Tooltip）需要跟随某个元素出现，以提示框的某个边缘为锚点；
• 游戏中的 HUD 元素需要精确地定位在屏幕的百分比坐标上。

在 Flutter 中，CustomSingleChildLayout 配合 SingleChildLayoutDelegate 可以灵活地实现上述需求。然而，HarmonyOS ArkUI 并没有直接提供同名 API，而是提供了更加声明式、更贴合 ArkUI 设计哲学的原生方案。

1.2 本文目标

本文旨在帮助以下两类开发者：

1. 从 Flutter 迁移到 HarmonyOS 的开发者：理解 ArkUI 中与 Flutter CustomSingleChildLayout 等效的布局模式；
2. 原生 ArkUI 开发者：掌握百分比坐标定位的高级技巧，写出更加灵活、精准的界面布局。

我们将从最基础的布局概念开始，逐步深入到 API 24 的最新特性，最终给出一个完整可用的实现方案。

---

第二章：HarmonyOS ArkUI 布局体系概述（API 24）

2.1 ArkUI 布局设计哲学

ArkUI（Ark User Interface）是 HarmonyOS 原生的声明式 UI 框架，采用基于 TypeScript 的 ArkTS 语言。其布局设计遵循三大原则：

1. 声明式描述：开发者描述「是什么」，而非「怎么做」。布局规则以链式 API 的形式附着在组件上。
2. 容器驱动：布局行为由父容器组件决定，子组件通过属性表达自己的布局意愿。
3. 性能优先：布局引擎采用单次遍历（Single-Pass）算法，避免传统布局中的多次测量（Multi-Pass）开销。

2.2 核心布局容器

ArkUI（API 24）提供了以下几类核心布局容器：

容器类型	类名	定位方式	适用场景
弹性布局	Flex / Row / Column	主轴 + 交叉轴排列	线性排列的列表、表单、工具栏
层叠布局	Stack	Z 轴层叠 + 可选的 position 偏移	浮动按钮、遮罩层、徽标 Badge
相对布局	RelativeContainer	锚点引用（anchor + align）	复杂对齐、响应式界面
栅格布局	GridRow / GridCol	12 列栅格系统	响应式页面、仪表盘
自适应布局	Adaptive 系列	自动折行 / 缩放	多设备适配
列表布局	List	虚拟滚动 + 线性排列	长列表、聊天记录
滚动布局	Scroll	可滚动容器	内容溢出场景

其中，本文的核心 —— Stack 布局 —— 是最接近 Flutter CustomSingleChildLayout 的容器。

2.3 API 24 布局增强

HarmonyOS API 24（对应 HarmonyOS NEXT 版本）在布局方面引入了一系列重要增强：

• 百分比单位全面支持：position()、width()、height()、margin()、padding() 等属性均支持 '50%' 格式的百分比字符串，无需手动计算。
• translate() 百分比支持：偏移量同样支持百分比，且百分比相对于元素自身的尺寸计算（而非父容器），这是实现自定义锚点的关键。
• constraintSize 精细化控制：新增 constraintSize({ minWidth, maxWidth, minHeight, maxHeight }) 方法，支持百分比。
• alignRules 增强：RelativeContainer 中的 alignRules 现在支持更多对齐组合和链式锚点。

这些增强使得在 API 24 中实现自定义锚点定位比以往任何时候都更加便捷。

---

第三章：深度解析三大核心 API

在进入组合方案之前，我们需要逐一深入理解三个核心 API：Stack、position() 和 translate()。

3.1 Stack 布局：Z 轴层叠的基石

3.1.1 基本行为

Stack 是 ArkUI 中实现 Z 轴层叠的容器。所有子组件按照在代码中出现的顺序，从下到上依次叠加：

Stack() {
  Text('底层').backgroundColor(Color.Gray)
  Text('中层').backgroundColor(Color.Green)
  Text('顶层').backgroundColor(Color.Blue)
}

在默认情况下，Stack 中的所有子组件都会被约束到与 Stack 本身相同的大小（即充满整个 Stack 区域）。但这正是我们需要改变的行为——我们希望子组件保持自身的固有尺寸，并在 Stack 内自由定位。

3.1.2 对齐方式

Stack 提供了 alignContent 属性，用于控制所有未显式定位的子组件的集体对齐方式：

Stack({ alignContent: Alignment.TopStart }) { ... }   // 默认值
Stack({ alignContent: Alignment.Center }) { ... }      // 集体居中
Stack({ alignContent: Alignment.BottomEnd }) { ... }   // 集体右下

但是，一旦对某个子组件使用了 position()，该子组件将脱离集体对齐规则，转而由 position() 单独控制其位置。

3.1.3 clip 属性

默认情况下，Stack 不会裁剪超出自身边界的子组件。如果需要裁剪，可以设置：

Stack()
  .width(200)
  .height(200)
  .clip(true)   // 裁剪子元素溢出部分

在本文的示例中，我们使用了 .clip(true) 来确保当子元素因为定位而部分超出容器时，超出部分被优雅地隐藏。

3.2 position() API：精确位置控制

3.2.1 语法与语义

position() 方法用于将子组件从其原本的布局流中脱离，并放置在父容器的坐标系中：

Text('示例')
  .position({
    x: '20%',    // 水平方向距父容器左侧 20%
    y: '30%'     // 垂直方向距父容器顶部 30%
  })

关键语义：

• position() 设置的是子组件左上角在父容器坐标系中的位置。
• 偏移量是相对于父容器的 content area（即 padding box 内部）计算的。
• 支持绝对像素值（10、'20vp'）和百分比值（'50%'）。

3.2.2 完整参数列表（API 24）

参数	类型	描述	示例
x	Length | string	水平偏移（距父容器左侧）	20、'20%'、'20vp'
y	Length | string	垂直偏移（距父容器顶部）	30、'30%'、'30vp'
left	Length | string	距父容器左侧距离（与 x 等价）	'10%'
top	Length | string	距父容器顶部距离（与 y 等价）	'10%'
right	Length | string	距父容器右侧距离	'10%'
bottom	Length | string	距父容器底部距离	'10%'

当同时指定 left 和 right，或者 x 和 right 时，布局引擎会依据具体情况做出智能处理。

3.2.3 百分比计算基准

理解百分比的计算基准至关重要：

• x / left 的百分比：相对于父容器的宽度（width）。
• y / top 的百分比：相对于父容器的高度（height）。
• right 的百分比：相对于父容器的宽度。
• bottom 的百分比：相对于父容器的高度。

因此，position({ x: '50%', y: '50%' }) 会将子元素的左上角精确地定位到父容器宽度 × 50%、高度 × 50% 的位置上。

3.3 translate() API：自身偏移的魔法

3.3.1 语法与语义

translate() 方法在子组件自身的布局完成之后，对其最终渲染位置施加一个额外的平移偏移：

Text('示例')
  .translate({
    x: '-50%',   // 向左偏移自身宽度的 50%
    y: '-50%'    // 向上偏移自身高度的 50%
  })

关键语义：

• translate() 是在布局结束后做的视觉平移，不影响子组件在布局流中占据的空间。
• 百分比是相对于子组件自身的尺寸计算的，而非父容器。
• translate() 可以链式使用，但只有最后一次生效。

3.3.2 与 position() 的本质区别

这是 ArkUI 初学者最容易混淆的地方：

特性	position()	translate()
影响布局流	是，脱离文档流	否，仅在视觉上偏移
百分比基准	父容器尺寸	自身尺寸
坐标原点	父容器左上角	子组件原始位置
触发时机	布局阶段	布局完成后（绘制阶段）
是否影响兄弟组件	是（脱离流后不占位）	否（不影响其他组件位置）

正是因为 translate() 的百分比基准是自身尺寸，使得它成为了实现「锚点切换」的理想工具。

3.4 三者的组合公式

将 Stack、position() 和 translate() 三者组合，我们得到如下万能公式：

子元素中心点坐标 = position({ x: 'P%', y: 'Q%' })
                 + translate({ x: '-50%', y: '-50%' })

最终效果：子元素的几何中心，精确地位于父容器的 (P%, Q%) 位置

推导过程：

1. position({ x: 'P%', y: 'Q%' }) 将子元素的左上角放到 (父宽×P%, 父高×Q%)。
2. translate({ x: '-50%', y: '-50%' }) 将子元素向左偏移自身宽度 × 50%，向上偏移自身高度 × 50%。
3. 结果是子元素的几何中心对齐到了 (父宽×P%, 父高×Q%)。

这就实现了与 Flutter CustomSingleChildLayout 中 getPositionForChild() 方法完全等效的效果。

---

第四章：代码逐行解析

本部分对最终生成的示例代码进行逐行分析，帮助读者深入理解每一行代码的含义和设计意图。

4.1 完整代码回顾

@Entry
@Component
struct Index {
  build() {
    Stack() {
      // --- (20%, 30%) 锚点 ---
      Text('A (20%, 30%)')
        .fontSize(14).fontColor(Color.White)
        .backgroundColor(Color.Blue)
        .padding(8)
        .borderRadius(6)
        .position({ x: '20%', y: '30%' })
        .translate({ x: '-50%', y: '-50%' })

      // --- (50%, 50%) 中心锚点 ---
      Text('B 中心 (50%, 50%)')
        .fontSize(14).fontColor(Color.White)
        .backgroundColor(Color.Red)
        .padding(8)
        .borderRadius(6)
        .position({ x: '50%', y: '50%' })
        .translate({ x: '-50%', y: '-50%' })

      // --- (80%, 20%) 右上锚点 ---
      Text('C (80%, 20%)')
        .fontSize(14).fontColor(Color.White)
        .backgroundColor('#007A33')
        .padding(8)
        .borderRadius(6)
        .position({ x: '80%', y: '20%' })
        .translate({ x: '-50%', y: '-50%' })

      // --- (90%, 85%) 右下锚点 ---
      Text('D (90%, 85%)')
        .fontSize(14).fontColor(Color.White)
        .backgroundColor(Color.Orange)
        .padding(8)
        .borderRadius(6)
        .position({ x: '90%', y: '85%' })
        .translate({ x: '-50%', y: '-50%' })

      // --- 底部提示文字 ---
      Text('自定义百分比坐标锚点定位示例')
        .fontSize(12)
        .fontColor('#999999')
        .align(Alignment.Bottom)
        .position({ x: '50%', y: '95%' })
        .translate({ x: '-50%', y: '-50%' })
    }
    .width('100%')
    .height('100%')
    .clip(true)
  }
}

4.2 逐行详解

4.2.1 结构入口

@Entry
@Component
struct Index {

• @Entry：标记该组件为页面的入口组件，对应 main_pages.json 中配置的页面路径。
• @Component：声明这是一个可复用的 ArkUI 自定义组件。
• struct Index：使用 struct 关键字定义组件结构体，这是 ArkTS 的组件定义方式。

4.2.2 build 方法与顶级容器

build() {
  Stack() {
    // ... 子组件
  }
  .width('100%')
  .height('100%')
  .clip(true)
}

• build()：ArkUI 声明式 UI 的构建方法，描述组件的 UI 结构。
• Stack()：创建层叠布局作为顶级容器，因为它允许子组件自由定位。
• .width('100%').height('100%')：让 Stack 充满父容器（即整个屏幕）。
• .clip(true)：裁剪超出 Stack 边界的子组件内容，防止溢出。

4.2.3 锚点子组件 A

Text('A (20%, 30%)')
  .fontSize(14).fontColor(Color.White)
  .backgroundColor(Color.Blue)
  .padding(8)
  .borderRadius(6)
  .position({ x: '20%', y: '30%' })
  .translate({ x: '-50%', y: '-50%' })

组件分析：

• 使用 Text 组件作为演示元素，文字内容包含其坐标信息，便于运行时验证。
• backgroundColor(Color.Blue) 设置蓝色背景，使子元素在视觉上可辨识。
• padding(8) 为文字添加 8vp 的内边距，使背景区域略大于文字本身，视觉效果更佳。
• borderRadius(6) 设置 6vp 的圆角，让标签更加美观。

定位分析：

• position({ x: '20%', y: '30%' })：子元素左上角定位到父容器宽度的 20%、高度的 30% 处。
• translate({ x: '-50%', y: '-50%' })：子元素向左偏移自身宽度的 50%，向上偏移自身高度的 50%。

最终效果：无论文字标签的宽高如何变化，其几何中心始终精确地位于父容器的 (20%, 30%) 坐标处。

4.2.4 锚点子组件 B（中心点）

Text('B 中心 (50%, 50%)')
  .fontSize(14).fontColor(Color.White)
  .backgroundColor(Color.Red)
  .padding(8)
  .borderRadius(6)
  .position({ x: '50%', y: '50%' })
  .translate({ x: '-50%', y: '-50%' })

与组件 A 的唯一区别在于坐标值为 (50%, 50%)，这使元素的中心精确地位于父容器（即屏幕）的正中央。

这种「中心居中」模式在实际开发中非常常用，例如：

• 模态弹窗的居中显示；
• 加载动画的居中显示；
• 欢迎页面的核心文案居中显示。

4.2.5 锚点子组件 C 和 D

组件 C (80%, 20%) 模拟「右上角」区域的元素定位，组件 D (90%, 85%) 模拟「右下角」区域的元素定位。它们的定位逻辑与组件 A 完全一致，只是坐标值不同。

这种「四角 + 中心」的布局模式是验证定位系统正确性的经典测试用例——如果五个位置的元素都能精确对齐，则说明定位方案在所有区域都是可靠的。

4.2.6 底部提示文字

Text('自定义百分比坐标锚点定位示例')
  .fontSize(12)
  .fontColor('#999999')
  .align(Alignment.Bottom)
  .position({ x: '50%', y: '95%' })
  .translate({ x: '-50%', y: '-50%' })

这是一个特殊的例子：它同时使用了 align(Alignment.Bottom) 和 position()。

• align(Alignment.Bottom)：控制文字本身在水平方向的对齐方式（左对齐、居中对齐或右对齐）。注意，这里的 Alignment.Bottom 作用于文字内容的换行对齐，而非整体定位。
• position({ x: '50%', y: '95%' })：将文字组件的左上角定位到底部 5% 的位置。
• translate({ x: '-50%', y: '-50%' })：将文字中心偏移到精确的 (50%, 95%) 坐标。

4.3 定位精度验证

为了验证定位的精确性，我们可以通过 ArkUI Inspector 工具（DevEco Studio 内置）来检查运行时坐标。在 API 24 中，DevEco Studio 的 Inspector 面板会显示每个组件的精确边框和位置坐标，包括 position() 和 translate() 后的最终渲染位置。

---

第五章：与 Flutter CustomSingleChildLayout 的对比分析

5.1 Flutter 方案回顾

在 Flutter 中，实现自定义锚点定位的标准方式是通过 CustomSingleChildLayout：

class MyLayoutDelegate extends SingleChildLayoutDelegate {
  @override
  BoxConstraints getConstraintsForChild(BoxConstraints constraints) {
    return BoxConstraints.loose(constraints.biggest);
  }

  @override
  Offset getPositionForChild(Size size, Size childSize) {
    return Offset(
      size.width * 0.2 - childSize.width * 0.5,   // 左上角偏移 = 父宽×20% - 子宽×50%
      size.height * 0.3 - childSize.height * 0.5,  // 左上角偏移 = 父高×30% - 子高×50%
    );
  }

  @override
  bool shouldRelayout(covariant MyLayoutDelegate oldDelegate) => false;
}

// 使用
CustomSingleChildLayout(
  delegate: MyLayoutDelegate(),
  child: Text('A (20%, 30%)'),
)

5.2 方案对比

维度	Flutter CustomSingleChildLayout	ArkUI Stack + position + translate
API 风格	命令式，需继承 Delegate 类并覆写方法	声明式，链式 API 直接组合
代码量	~15 行（含 Delegate 类定义）	~8 行（纯声明式链式调用）
灵活性	极高，可访问父容器和子组件的完整尺寸	较高，通过 translate 百分比间接利用自身尺寸
动态更新	需要调用 shouldRelayout 触发	状态变量自动驱动重新布局
学习曲线	中等，需理解 CustomSingleChildLayout 协议	低，只需理解 position 和 translate 的语义差异
多锚点场景	每个布局一个 Delegate	同一 Stack 内可放置多个定位元素
性能	一次测量 + 一次布局	一次测量 + 一次布局（等效）
类型安全	强类型 Dart	弱类型（字符串百分比需运行时解析）

5.3 迁移建议

从 Flutter 迁移到 ArkUI 的开发者应注意以下思维转换：

1. 从「写逻辑」到「写声明」：Flutter 的 getPositionForChild 需要你手动计算 (父宽 × P% - 子宽 × 50%) 的偏移量；ArkUI 中你只需要声明「左上角放在哪里」然后「把中心偏移过去」，引擎自动完成计算。

2. 从「一个 Delegate 管一个 child」到「一个 Stack 管多个 children」：在 Flutter 中，每个 CustomSingleChildLayout 只能管理一个子组件。若需要管理多个，需要嵌套多层或使用 Stack + Positioned。ArkUI 的 Stack 天然支持多个子组件同时使用 position()。

3. 百分比计算基准的差异：Flutter 的 FractionalOffset 和 Align 中的百分比基准行为与 ArkUI 不同，迁移时需特别留意。

---

第六章：高级用法与扩展模式

6.1 动态锚点切换

实际项目中，锚点坐标往往需要根据用户交互或数据状态动态变化。结合 ArkUI 的 @State 响应式机制，可以轻松实现动态锚点：

@Entry
@Component
struct DynamicAnchorDemo {
  @State anchorX: number = 50;
  @State anchorY: number = 50;
  @State selectedLabel: string = '中心';

  build() {
    Column() {
      Stack() {
        Text(`当前锚点: (${this.anchorX}%, ${this.anchorY}%)`)
          .fontSize(16).fontColor(Color.White)
          .backgroundColor(Color.Blue).padding(12).borderRadius(8)
          .position({
            x: this.anchorX + '%',
            y: this.anchorY + '%'
          })
          .translate({ x: '-50%', y: '-50%' })
      }
      .width('100%').height('70%').clip(true)

      Row({ space: 8 }) {
        Button('左上 (20%,20%)')
          .onClick(() => {
            this.anchorX = 20;
            this.anchorY = 20;
            this.selectedLabel = '左上';
          })
        Button('中心 (50%,50%)')
          .onClick(() => {
            this.anchorX = 50;
            this.anchorY = 50;
            this.selectedLabel = '中心';
          })
        Button('右下 (80%,80%)')
          .onClick(() => {
            this.anchorX = 80;
            this.anchorY = 80;
            this.selectedLabel = '右下';
          })
      }
      .width('100%').justifyContent(FlexAlign.Center)
    }
    .width('100%').height('100%')
  }
}

关键点：

• @State anchorX 和 @State anchorY 是响应式状态变量，修改后自动触发 UI 重建。
• position({ x: this.anchorX + '%', y: this.anchorY + '%' }) 动态拼接百分比字符串。
• 按钮点击修改状态变量，驱动锚点位置实时更新。

6.2 自定义锚点方向

除了以元素中心为锚点（translate({ x: '-50%', y: '-50%' })），我们还可以通过调整 translate 的参数值来控制锚点的具体位置：

translate 参数	锚点位置	典型场景
{ x: '-50%', y: '-50%' }	元素几何中心	弹窗、浮动按钮、标签
{ x: 0, y: '-100%' }	左下角在目标点	Tooltip 上边缘对齐
{ x: '-100%', y: 0 }	右上角在目标点	用于显示在目标元素左侧的提示
{ x: '-100%', y: '-100%' }	右下角在目标点	右下角对齐
{ x: 0, y: 0 }	左上角在目标点	跟随光标、无偏移锚点

6.3 结合 RelativeContainer 实现元素间锚点

在某些场景下，我们不仅需要相对于父容器定位，还需要相对于其他兄弟元素定位。这时可以使用 RelativeContainer：

@Entry
@Component
struct RelativeAnchorDemo {
  build() {
    RelativeContainer() {
      // 基准元素（可拖动或固定）
      Text('基准元素')
        .id('baseElement')
        .fontSize(16).fontColor(Color.White)
        .backgroundColor(Color.Purple).padding(12).borderRadius(8)
        .position({ x: '30%', y: '40%' })

      // 跟随元素：以基准元素为锚点
      Text('跟随元素（在基准右侧）')
        .fontSize(14).fontColor(Color.White)
        .backgroundColor(Color.Orange).padding(8).borderRadius(6)
        .alignRules({
          left: { anchor: 'baseElement', align: HorizontalAlign.End },
          top: { anchor: 'baseElement', align: VerticalAlign.Center }
        })
        .margin({ left: 8 })

      // 链式锚点：第三个元素跟随第二个元素
      Text('三级锚点')
        .fontSize(12).fontColor(Color.White)
        .backgroundColor(Color.Teal).padding(6).borderRadius(4)
        .alignRules({
          left: { anchor: '跟随元素（在基准右侧）', align: HorizontalAlign.End },
          top: { anchor: '跟随元素（在基准右侧）', align: VerticalAlign.Center }
        })
        .margin({ left: 6 })
    }
    .width('100%').height('100%')
    .clip(true)
  }
}

关键点：

• 每个元素通过 .id('name') 注册自己的标识符。
• alignRules 中的 anchor 引用目标元素的 id，align 指定本元素的哪个边缘与目标元素的哪个边缘对齐。
• 支持链式引用：元素 C 可以引用元素 B，元素 B 引用元素 A。

6.4 百分比坐标 + 绝对像素混合

在实际项目中，有时需要混合使用百分比坐标和绝对像素值。例如，一个元素需要水平居中（50%），但垂直位置固定在距离顶部 100vp 处：

Text('混合定位示例')
  .fontSize(16).fontColor(Color.White)
  .backgroundColor(Color.Magenta).padding(12).borderRadius(8)
  .position({ x: '50%', y: 100 })
  .translate({ x: '-50%', y: 0 })

这里 x: '50%' 是百分比，y: 100 是绝对像素值（100vp）。translate 仅水平偏移 -50%，垂直保持锚点在顶部。

6.5 响应式自适应锚点

结合 @State 和 @Prop 装饰器，可以实现锚点坐标根据屏幕尺寸自适应：

@Component
struct ResponsiveAnchor {
  @Prop containerWidth: number;
  @Prop containerHeight: number;

  getAnchorX(): string {
    if (this.containerWidth < 360) return '10%';    // 小屏
    if (this.containerWidth < 720) return '50%';    // 中屏
    return '80%';                                    // 大屏
  }

  build() {
    Text('自适应锚点')
      .fontSize(16).fontColor(Color.White)
      .backgroundColor(Color.Navy).padding(12).borderRadius(8)
      .position({ x: this.getAnchorX(), y: '30%' })
      .translate({ x: '-50%', y: '-50%' })
  }
}

6.6 动画过渡

锚点位置的改变可以通过动画平滑过渡，利用 ArkUI 的 animateTo 或 animation 属性：

@Entry
@Component
struct AnimatedAnchorDemo {
  @State anchorX: number = 20;
  @State anchorY: number = 20;
  @StateAnimation animationDuration: number = 500;

  build() {
    Column() {
      Stack() {
        Text('动画锚点')
          .fontSize(18).fontColor(Color.White)
          .backgroundColor(Color.Coral).padding(16).borderRadius(12)
          .position({
            x: this.anchorX + '%',
            y: this.anchorY + '%'
          })
          .translate({ x: '-50%', y: '-50%' })
          .animation({
            duration: this.animationDuration,
            curve: Curve.EaseInOut
          })
      }
      .width('100%').height('70%').clip(true).backgroundColor('#F0F0F0')

      Button('移动到 (80%, 80%)')
        .onClick(() => {
          this.anchorX = 80;
          this.anchorY = 80;
        })

      Button('回到 (20%, 20%)')
        .onClick(() => {
          this.anchorX = 20;
          this.anchorY = 20;
        })
    }
    .width('100%').height('100%')
  }
}

关键点：

• .animation({ duration: 500, curve: Curve.EaseInOut }) 为组件的位置变化添加动画过渡效果。
• 状态变量 anchorX 和 anchorY 改变时，position() 自动触发动画过渡，无需手动管理动画控制器。

---

第七章：性能优化与最佳实践

7.1 布局性能分析

Stack + position() + translate() 的组合在性能上是非常高效的，原因如下：

1. 单次布局遍历：ArkUI 的布局引擎对每个组件只执行一次测量和一次布局。
2. 无嵌套间接层：不需要像 Flutter 那样嵌套 CustomSingleChildLayout + LayoutBuilder，减少了布局树的深度。
3. GPU 友好的 translate：translate() 本质上是 2D 平移变换，在渲染阶段通过矩阵变换实现，不会触发重新布局。

7.2 避免过度绘制

当在 Stack 中放置大量重叠的 position() 子组件时，需要注意过度绘制（Overdraw）的问题：

// ❌ 不推荐：大量透明度为零的完全重叠元素
Stack() {
  for (let i = 0; i < 100; i++) {
    Text(`标签 ${i}`)
      .position({ x: (i % 10) * 10 + '%', y: Math.floor(i / 10) * 10 + '%' })
      .translate({ x: '-50%', y: '-50%' })
  }
}

优化建议：

• 限制 Stack 内显式定位的子组件数量，通常不超过 20 个。
• 对于大量重复定位元素，考虑使用 Canvas 自定义绘制。
• 使用 DevEco Studio 的 GPU Overdraw 调试工具检查过度绘制区域。

7.3 百分比字符串的性能考量

在 ArkUI 中，百分比字符串（如 '50%'）在布局阶段会被解析为对应的像素值。虽然这个过程非常快（微秒级），但在高频动画（每帧更新）场景下，反复解析字符串可能带来可感知的开销：

// ❌ 高频动画中频繁拼接字符串
Stack() {
  Text('动画')
    .position({ x: this.x + '%', y: this.y + '%' })
}

// ✅ 更优方案：使用数值固定布局后，用 translate 动画
Stack() {
  Text('动画')
    .position({ x: '50%', y: '50%' })  // 固定到中心
    .translate({                       // 用 translate 偏移模拟动画
      x: (-50 + this.offsetX) + '%',
      y: (-50 + this.offsetY) + '%'
    })
}

7.4 避免 position 滥用

虽然 position() 功能强大，但不宜滥用。在以下场景中，应优先考虑其他布局方案：

场景	推荐的布局方案
一组按钮水平排列	Row + 间距
表单中的输入框垂直排列	Column + 间距
大段文字自动折行	Flex + wrap
元素相对于参考元素对齐	RelativeContainer + alignRules
单个浮动元素定位	Stack + position() ✅

7.5 API 24 专有优化技巧

1. 使用 layoutWeight 替代百分比宽高（性能更优）：

   Text('弹性占据剩余空间')
     .layoutWeight(1)  // 比 width('50%') 更高效


2. 利用 constraintSize 限制子组件最大尺寸：

   .constraintSize({
     maxWidth: '80%',
     maxHeight: '60%'
   })


3. 使用 aspectRatio 保持宽高比：

   .aspectRatio(1)  // 保持 1:1 方形
   .position({ x: '50%', y: '50%' })
   .translate({ x: '-50%', y: '-50%' })


---

第八章：调试与常见问题

8.1 使用 Inspector 调试定位

DevEco Studio 的 ArkUI Inspector 工具可以直观地查看每个组件的位置、大小和偏移情况：

1. 运行应用后，点击 DevEco Studio 底部工具栏的 Inspector 图标。
2. 在组件树中选中目标组件，查看其 position、translate 和最终 bounds（边界框）。
3. 特别关注 bounds 中的 left、top、width、height 值，确认是否符合预期。

8.2 常见问题与解决方案

问题 1：组件显示位置与预期不符

表现：子组件没有出现在预期的 (P%, Q%) 位置。

可能原因：

• 父容器 .width('100%').height('100%') 未设置，导致父容器尺寸为 0。
• 百分比基准混淆：position() 的百分比基准是父容器，translate() 的百分比基准是自身。
• 父容器有 padding 或 margin 导致 content area 偏移。

解决方案：

• 显式设置父容器的宽高。
• 使用 backgroundColor 临时标记父容器和子组件的边界。
• 检查父容器的 padding 值。

问题 2：组件超出父容器边界

表现：组件部分或全部显示在父容器之外。

原因：Stack 默认不裁剪子组件。

解决方案：

• 添加 .clip(true) 裁剪溢出部分。
• 或计算合理的百分比范围，确保子组件不会超出边界。

问题 3：动画卡顿

表现：锚点位置变化时动画不平滑。

可能原因：

• 百分比字符串拼接导致布局重复计算。
• 在动画过程中触发了其他组件的布局变更。

解决方案：

• 使用 translate 做动画，避免频繁修改 position。
• 使用 .animation() 属性而非 animateTo 方法。
• 考虑使用 Canvas 绘制动画元素。

问题 4：多设备适配不一致

表现：在不同屏幕尺寸的设备上，元素位置出现偏差。

原因：百分比定位是相对的，但如果子组件的文字内容因字体缩放或换行导致尺寸变化，translate({ x: '-50%' }) 的结果也会变化。

解决方案：

• 为子组件设置固定的宽高或 constraintSize。
• 使用 vp（虚拟像素）单位固定子组件尺寸。
• 使用 @ohos.resource 管理多设备资源。

---

第九章：综合实战案例

9.1 场景：图片标注系统

假设我们需要在一个图片上显示多个标注点，且标注点的位置需要以百分比坐标精确定位（以适应不同分辨率的图片显示）：

@Entry
@Component
struct ImageAnnotationDemo {
  // 标注数据：名称 + 百分比坐标
  private annotations: Annotation[] = [
    { label: '地标 A', x: 15, y: 25 },
    { label: '地标 B', x: 45, y: 60 },
    { label: '地标 C', x: 72, y: 35 },
    { label: '地标 D', x: 88, y: 80 },
  ];

  build() {
    Stack() {
      // 底图
      Image($r('app.media.sample_image'))
        .width('100%')
        .height('100%')
        .objectFit(ImageFit.Contain)

      // 标注点
      ForEach(this.annotations, (item: Annotation) => {
        this.AnnotationDot(item)
      }, (item: Annotation) => item.label)
    }
    .width('100%')
    .height('100%')
    .clip(true)
  }

  @Builder
  AnnotationDot(item: Annotation) {
    // 标注点容器
    Row({ space: 4 }) {
      // 红色圆点
      Circle()
        .width(12).height(12)
        .fill(Color.Red)

      // 标签文字
      Text(item.label)
        .fontSize(12).fontColor(Color.White)
        .backgroundColor('#CC000000')
        .padding({ left: 6, right: 6, top: 2, bottom: 2 })
        .borderRadius(4)
    }
    .position({
      x: item.x + '%',
      y: item.y + '%'
    })
    .translate({ x: '-50%', y: '-50%' })
  }
}

interface Annotation {
  label: string;
  x: number;
  y: number;
}

核心要点：

• 标注数据以 { x, y } 百分比坐标存储在数组中。
• 通过 ForEach 循环渲染所有标注点。
• 每个标注点通过 position + translate 定位到对应的百分比坐标。
• 即使图片在不同屏幕上的实际像素尺寸不同，标注点仍然能够精确对应到图片上的目标位置。

9.2 场景：悬浮操作菜单

@Entry
@Component
struct FloatingActionMenu {
  @State isExpanded: boolean = false;

  build() {
    Stack() {
      // 主内容区域（省略）

      // FAB（浮动操作按钮）
      Column({ space: 8 }) {
        // 展开的子按钮
        if (this.isExpanded) {
          Circle().width(40).height(40).fill(Color.Green)
          Circle().width(40).height(40).fill(Color.Orange)
          Circle().width(40).height(40).fill(Color.Purple)
        }

        // 主按钮
        Circle()
          .width(56).height(56).fill(Color.Blue)
          .shadow({ radius: 8, color: '#33000000' })
      }
      .position({ x: '85%', y: '88%' })
      .translate({ x: '-50%', y: '-50%' })
      .onClick(() => {
        this.isExpanded = !this.isExpanded;
      })
    }
    .width('100%').height('100%')
  }
}

这种模式在移动应用中极为常见——一个固定在屏幕右下角的浮动按钮，点击后展开更多的操作选项。使用 position({ x: '85%', y: '88%' }) + translate({ x: '-50%', y: '-50%' }) 可以保证在不同屏幕尺寸的设备上，按钮始终位于屏幕右下角的同一相对位置。

---

第十章：总结

10.1 核心要点回顾

1. ArkUI 中不存在 CustomSingleChildLayout，但通过 Stack + position() + translate() 的组合可以实现完全等效甚至更强大的功能。

2. position() 的百分比 相对于 父容器尺寸 计算，用于指定子元素左上角在父容器中的位置。

3. translate() 的百分比 相对于 子元素自身尺寸 计算，用于调整子元素在自身坐标系中的显示偏移。

4. 组合公式：position({ x: 'P%', y: 'Q%' }) + translate({ x: '-50%', y: '-50%' }) = 子元素中心精确位于父容器的 (P%, Q%) 坐标。

5. 动态锚点 通过 @State + 字符串拼接实现，动画过渡 通过 .animation() 属性实现。

6. 性能优秀：Stack + position() + translate() 的组合只触发单次布局遍历，且 translate() 通过 GPU 矩阵变换实现，开销极低。

10.2 适用性总结

使用场景	推荐方案
单元素百分比锚点定位	Stack + position() + translate()
多元素按百分比排列	Stack + 多个 position() 子元素
元素间互相对齐	RelativeContainer + alignRules
动态交互定位	方案 + @State 驱动
动画过渡移动	方案 + .animation()
元素跟随参考元素	RelativeContainer + 链式 anchor

10.3 展望未来

随着 HarmonyOS API 的持续演进，未来可能会有更加直接的锚点定位 API 出现。例如：

• 一种假设性的 Anchor 组件，允许直接指定锚点百分比和对齐方式；
• position() 支持更加丰富的对齐参数，如 align: Alignment.Center；
• 布局约束中的 FractionalOffset 直接支持中心偏移。

但在这些 API 出现之前，Stack + position() + translate() 的组合已经是 ArkUI 中最成熟、最灵活、最高效的自定义锚点定位方案。

---

附录：参考资源

• HarmonyOS ArkUI 官方文档 —— Stack 组件
• HarmonyOS ArkUI 官方文档 —— position 属性
• HarmonyOS ArkUI 官方文档 —— translate 属性
• HarmonyOS ArkUI 官方文档 —— RelativeContainer 布局
• DevEco Studio 下载与安装
• API 24 新增布局特性说明

---

作者： AtomCode（deepseek-v4-flash）
项目： design23（HarmonyOS ArkUI API 24）
最后更新： 2026 年 6 月
许可： 本文档遵循 CC BY-NC 4.0 国际许可协议

ArkUI（API 24）自定义百分比坐标锚点定位深度解析

——从 Flutter CustomSingleChildLayout 到 HarmonyOS 原生实现的完整迁移指南

---

摘要： 本文深入探讨在 HarmonyOS ArkUI（API 24）中如何实现类似 Flutter CustomSingleChildLayout 的自定义百分比坐标锚点定位能力。通过 Stack + position() + translate() 三者的组合，我们可以在 ArkUI 中精确地将任意子元素定位到父容器内的任意百分比坐标位置，并以子元素自身的任意点作为锚点。文章从布局体系基础讲起，逐层深入 API 细节、组合原理、性能优化和最佳实践，全文约 10000 字，适合有一定 ArkUI 基础、希望掌握高级布局技巧的开发者阅读。

---

第一章：引言——为什么需要自定义锚点定位

1.1 问题背景

在跨平台 UI 开发中，自定义锚点定位是一个常见但容易被忽视的需求。所谓「锚点定位」，是指将一个子元素按照某种参考点（锚点）对齐到父容器或另一个元素的某个位置。最常见的场景是：

• 浮动按钮需要固定在屏幕右下角，但以按钮自身的右下角为锚点；
• 弹窗需要在屏幕正中央显示，以弹窗自身的中心为锚点；
• 工具提示（Tooltip）需要跟随某个元素出现，以提示框的某个边缘为锚点；
• 游戏中的 HUD 元素需要精确地定位在屏幕的百分比坐标上。

在 Flutter 中，CustomSingleChildLayout 配合 SingleChildLayoutDelegate 可以灵活地实现上述需求。然而，HarmonyOS ArkUI 并没有直接提供同名 API，而是提供了更加声明式、更贴合 ArkUI 设计哲学的原生方案。

1.2 本文目标

本文旨在帮助以下两类开发者：

1. 从 Flutter 迁移到 HarmonyOS 的开发者：理解 ArkUI 中与 Flutter CustomSingleChildLayout 等效的布局模式；
2. 原生 ArkUI 开发者：掌握百分比坐标定位的高级技巧，写出更加灵活、精准的界面布局。

我们将从最基础的布局概念开始，逐步深入到 API 24 的最新特性，最终给出一个完整可用的实现方案。

---

第二章：HarmonyOS ArkUI 布局体系概述（API 24）

2.1 ArkUI 布局设计哲学

ArkUI（Ark User Interface）是 HarmonyOS 原生的声明式 UI 框架，采用基于 TypeScript 的 ArkTS 语言。其布局设计遵循三大原则：

1. 声明式描述：开发者描述「是什么」，而非「怎么做」。布局规则以链式 API 的形式附着在组件上。
2. 容器驱动：布局行为由父容器组件决定，子组件通过属性表达自己的布局意愿。
3. 性能优先：布局引擎采用单次遍历（Single-Pass）算法，避免传统布局中的多次测量（Multi-Pass）开销。

2.2 核心布局容器

ArkUI（API 24）提供了以下几类核心布局容器：

容器类型	类名	定位方式	适用场景
弹性布局	Flex / Row / Column	主轴 + 交叉轴排列	线性排列的列表、表单、工具栏
层叠布局	Stack	Z 轴层叠 + 可选的 position 偏移	浮动按钮、遮罩层、徽标 Badge
相对布局	RelativeContainer	锚点引用（anchor + align）	复杂对齐、响应式界面
栅格布局	GridRow / GridCol	12 列栅格系统	响应式页面、仪表盘
自适应布局	Adaptive 系列	自动折行 / 缩放	多设备适配
列表布局	List	虚拟滚动 + 线性排列	长列表、聊天记录
滚动布局	Scroll	可滚动容器	内容溢出场景

其中，本文的核心 —— Stack 布局 —— 是最接近 Flutter CustomSingleChildLayout 的容器。

2.3 API 24 布局增强

HarmonyOS API 24（对应 HarmonyOS NEXT 版本）在布局方面引入了一系列重要增强：

• 百分比单位全面支持：position()、width()、height()、margin()、padding() 等属性均支持 '50%' 格式的百分比字符串，无需手动计算。
• translate() 百分比支持：偏移量同样支持百分比，且百分比相对于元素自身的尺寸计算（而非父容器），这是实现自定义锚点的关键。
• constraintSize 精细化控制：新增 constraintSize({ minWidth, maxWidth, minHeight, maxHeight }) 方法，支持百分比。
• alignRules 增强：RelativeContainer 中的 alignRules 现在支持更多对齐组合和链式锚点。

这些增强使得在 API 24 中实现自定义锚点定位比以往任何时候都更加便捷。

---

第三章：深度解析三大核心 API

在进入组合方案之前，我们需要逐一深入理解三个核心 API：Stack、position() 和 translate()。

3.1 Stack 布局：Z 轴层叠的基石

3.1.1 基本行为

Stack 是 ArkUI 中实现 Z 轴层叠的容器。所有子组件按照在代码中出现的顺序，从下到上依次叠加：

Stack() {
  Text('底层').backgroundColor(Color.Gray)
  Text('中层').backgroundColor(Color.Green)
  Text('顶层').backgroundColor(Color.Blue)
}

在默认情况下，Stack 中的所有子组件都会被约束到与 Stack 本身相同的大小（即充满整个 Stack 区域）。但这正是我们需要改变的行为——我们希望子组件保持自身的固有尺寸，并在 Stack 内自由定位。

3.1.2 对齐方式

Stack 提供了 alignContent 属性，用于控制所有未显式定位的子组件的集体对齐方式：

Stack({ alignContent: Alignment.TopStart }) { ... }   // 默认值
Stack({ alignContent: Alignment.Center }) { ... }      // 集体居中
Stack({ alignContent: Alignment.BottomEnd }) { ... }   // 集体右下

但是，一旦对某个子组件使用了 position()，该子组件将脱离集体对齐规则，转而由 position() 单独控制其位置。

3.1.3 clip 属性

默认情况下，Stack 不会裁剪超出自身边界的子组件。如果需要裁剪，可以设置：

Stack()
  .width(200)
  .height(200)
  .clip(true)   // 裁剪子元素溢出部分

在本文的示例中，我们使用了 .clip(true) 来确保当子元素因为定位而部分超出容器时，超出部分被优雅地隐藏。

3.2 position() API：精确位置控制

3.2.1 语法与语义

position() 方法用于将子组件从其原本的布局流中脱离，并放置在父容器的坐标系中：

Text('示例')
  .position({
    x: '20%',    // 水平方向距父容器左侧 20%
    y: '30%'     // 垂直方向距父容器顶部 30%
  })

关键语义：

• position() 设置的是子组件左上角在父容器坐标系中的位置。
• 偏移量是相对于父容器的 content area（即 padding box 内部）计算的。
• 支持绝对像素值（10、'20vp'）和百分比值（'50%'）。

3.2.2 完整参数列表（API 24）

参数	类型	描述	示例
x	Length | string	水平偏移（距父容器左侧）	20、'20%'、'20vp'
y	Length | string	垂直偏移（距父容器顶部）	30、'30%'、'30vp'
left	Length | string	距父容器左侧距离（与 x 等价）	'10%'
top	Length | string	距父容器顶部距离（与 y 等价）	'10%'
right	Length | string	距父容器右侧距离	'10%'
bottom	Length | string	距父容器底部距离	'10%'

当同时指定 left 和 right，或者 x 和 right 时，布局引擎会依据具体情况做出智能处理。

3.2.3 百分比计算基准

理解百分比的计算基准至关重要：

• x / left 的百分比：相对于父容器的宽度（width）。
• y / top 的百分比：相对于父容器的高度（height）。
• right 的百分比：相对于父容器的宽度。
• bottom 的百分比：相对于父容器的高度。

因此，position({ x: '50%', y: '50%' }) 会将子元素的左上角精确地定位到父容器宽度 × 50%、高度 × 50% 的位置上。

3.3 translate() API：自身偏移的魔法

3.3.1 语法与语义

translate() 方法在子组件自身的布局完成之后，对其最终渲染位置施加一个额外的平移偏移：

Text('示例')
  .translate({
    x: '-50%',   // 向左偏移自身宽度的 50%
    y: '-50%'    // 向上偏移自身高度的 50%
  })

关键语义：

• translate() 是在布局结束后做的视觉平移，不影响子组件在布局流中占据的空间。
• 百分比是相对于子组件自身的尺寸计算的，而非父容器。
• translate() 可以链式使用，但只有最后一次生效。

3.3.2 与 position() 的本质区别

这是 ArkUI 初学者最容易混淆的地方：

特性	position()	translate()
影响布局流	是，脱离文档流	否，仅在视觉上偏移
百分比基准	父容器尺寸	自身尺寸
坐标原点	父容器左上角	子组件原始位置
触发时机	布局阶段	布局完成后（绘制阶段）
是否影响兄弟组件	是（脱离流后不占位）	否（不影响其他组件位置）

正是因为 translate() 的百分比基准是自身尺寸，使得它成为了实现「锚点切换」的理想工具。

3.4 三者的组合公式

将 Stack、position() 和 translate() 三者组合，我们得到如下万能公式：

子元素中心点坐标 = position({ x: 'P%', y: 'Q%' })
                 + translate({ x: '-50%', y: '-50%' })

最终效果：子元素的几何中心，精确地位于父容器的 (P%, Q%) 位置

推导过程：

1. position({ x: 'P%', y: 'Q%' }) 将子元素的左上角放到 (父宽×P%, 父高×Q%)。
2. translate({ x: '-50%', y: '-50%' }) 将子元素向左偏移自身宽度 × 50%，向上偏移自身高度 × 50%。
3. 结果是子元素的几何中心对齐到了 (父宽×P%, 父高×Q%)。

这就实现了与 Flutter CustomSingleChildLayout 中 getPositionForChild() 方法完全等效的效果。

---

第四章：代码逐行解析

本部分对最终生成的示例代码进行逐行分析，帮助读者深入理解每一行代码的含义和设计意图。

4.1 完整代码回顾

@Entry
@Component
struct Index {
  build() {
    Stack() {
      // --- (20%, 30%) 锚点 ---
      Text('A (20%, 30%)')
        .fontSize(14).fontColor(Color.White)
        .backgroundColor(Color.Blue)
        .padding(8)
        .borderRadius(6)
        .position({ x: '20%', y: '30%' })
        .translate({ x: '-50%', y: '-50%' })

      // --- (50%, 50%) 中心锚点 ---
      Text('B 中心 (50%, 50%)')
        .fontSize(14).fontColor(Color.White)
        .backgroundColor(Color.Red)
        .padding(8)
        .borderRadius(6)
        .position({ x: '50%', y: '50%' })
        .translate({ x: '-50%', y: '-50%' })

      // --- (80%, 20%) 右上锚点 ---
      Text('C (80%, 20%)')
        .fontSize(14).fontColor(Color.White)
        .backgroundColor('#007A33')
        .padding(8)
        .borderRadius(6)
        .position({ x: '80%', y: '20%' })
        .translate({ x: '-50%', y: '-50%' })

      // --- (90%, 85%) 右下锚点 ---
      Text('D (90%, 85%)')
        .fontSize(14).fontColor(Color.White)
        .backgroundColor(Color.Orange)
        .padding(8)
        .borderRadius(6)
        .position({ x: '90%', y: '85%' })
        .translate({ x: '-50%', y: '-50%' })

      // --- 底部提示文字 ---
      Text('自定义百分比坐标锚点定位示例')
        .fontSize(12)
        .fontColor('#999999')
        .align(Alignment.Bottom)
        .position({ x: '50%', y: '95%' })
        .translate({ x: '-50%', y: '-50%' })
    }
    .width('100%')
    .height('100%')
    .clip(true)
  }
}

4.2 逐行详解

4.2.1 结构入口

@Entry
@Component
struct Index {

• @Entry：标记该组件为页面的入口组件，对应 main_pages.json 中配置的页面路径。
• @Component：声明这是一个可复用的 ArkUI 自定义组件。
• struct Index：使用 struct 关键字定义组件结构体，这是 ArkTS 的组件定义方式。

4.2.2 build 方法与顶级容器

build() {
  Stack() {
    // ... 子组件
  }
  .width('100%')
  .height('100%')
  .clip(true)
}

• build()：ArkUI 声明式 UI 的构建方法，描述组件的 UI 结构。
• Stack()：创建层叠布局作为顶级容器，因为它允许子组件自由定位。
• .width('100%').height('100%')：让 Stack 充满父容器（即整个屏幕）。
• .clip(true)：裁剪超出 Stack 边界的子组件内容，防止溢出。

4.2.3 锚点子组件 A

Text('A (20%, 30%)')
  .fontSize(14).fontColor(Color.White)
  .backgroundColor(Color.Blue)
  .padding(8)
  .borderRadius(6)
  .position({ x: '20%', y: '30%' })
  .translate({ x: '-50%', y: '-50%' })

组件分析：

• 使用 Text 组件作为演示元素，文字内容包含其坐标信息，便于运行时验证。
• backgroundColor(Color.Blue) 设置蓝色背景，使子元素在视觉上可辨识。
• padding(8) 为文字添加 8vp 的内边距，使背景区域略大于文字本身，视觉效果更佳。
• borderRadius(6) 设置 6vp 的圆角，让标签更加美观。

定位分析：

• position({ x: '20%', y: '30%' })：子元素左上角定位到父容器宽度的 20%、高度的 30% 处。
• translate({ x: '-50%', y: '-50%' })：子元素向左偏移自身宽度的 50%，向上偏移自身高度的 50%。

最终效果：无论文字标签的宽高如何变化，其几何中心始终精确地位于父容器的 (20%, 30%) 坐标处。

4.2.4 锚点子组件 B（中心点）

Text('B 中心 (50%, 50%)')
  .fontSize(14).fontColor(Color.White)
  .backgroundColor(Color.Red)
  .padding(8)
  .borderRadius(6)
  .position({ x: '50%', y: '50%' })
  .translate({ x: '-50%', y: '-50%' })

与组件 A 的唯一区别在于坐标值为 (50%, 50%)，这使元素的中心精确地位于父容器（即屏幕）的正中央。

这种「中心居中」模式在实际开发中非常常用，例如：

• 模态弹窗的居中显示；
• 加载动画的居中显示；
• 欢迎页面的核心文案居中显示。

4.2.5 锚点子组件 C 和 D

组件 C (80%, 20%) 模拟「右上角」区域的元素定位，组件 D (90%, 85%) 模拟「右下角」区域的元素定位。它们的定位逻辑与组件 A 完全一致，只是坐标值不同。

这种「四角 + 中心」的布局模式是验证定位系统正确性的经典测试用例——如果五个位置的元素都能精确对齐，则说明定位方案在所有区域都是可靠的。

4.2.6 底部提示文字

Text('自定义百分比坐标锚点定位示例')
  .fontSize(12)
  .fontColor('#999999')
  .align(Alignment.Bottom)
  .position({ x: '50%', y: '95%' })
  .translate({ x: '-50%', y: '-50%' })

这是一个特殊的例子：它同时使用了 align(Alignment.Bottom) 和 position()。

• align(Alignment.Bottom)：控制文字本身在水平方向的对齐方式（左对齐、居中对齐或右对齐）。注意，这里的 Alignment.Bottom 作用于文字内容的换行对齐，而非整体定位。
• position({ x: '50%', y: '95%' })：将文字组件的左上角定位到底部 5% 的位置。
• translate({ x: '-50%', y: '-50%' })：将文字中心偏移到精确的 (50%, 95%) 坐标。

4.3 定位精度验证

为了验证定位的精确性，我们可以通过 ArkUI Inspector 工具（DevEco Studio 内置）来检查运行时坐标。在 API 24 中，DevEco Studio 的 Inspector 面板会显示每个组件的精确边框和位置坐标，包括 position() 和 translate() 后的最终渲染位置。

---

第五章：与 Flutter CustomSingleChildLayout 的对比分析

5.1 Flutter 方案回顾

在 Flutter 中，实现自定义锚点定位的标准方式是通过 CustomSingleChildLayout：

class MyLayoutDelegate extends SingleChildLayoutDelegate {
  @override
  BoxConstraints getConstraintsForChild(BoxConstraints constraints) {
    return BoxConstraints.loose(constraints.biggest);
  }

  @override
  Offset getPositionForChild(Size size, Size childSize) {
    return Offset(
      size.width * 0.2 - childSize.width * 0.5,   // 左上角偏移 = 父宽×20% - 子宽×50%
      size.height * 0.3 - childSize.height * 0.5,  // 左上角偏移 = 父高×30% - 子高×50%
    );
  }

  @override
  bool shouldRelayout(covariant MyLayoutDelegate oldDelegate) => false;
}

// 使用
CustomSingleChildLayout(
  delegate: MyLayoutDelegate(),
  child: Text('A (20%, 30%)'),
)

5.2 方案对比

维度	Flutter CustomSingleChildLayout	ArkUI Stack + position + translate
API 风格	命令式，需继承 Delegate 类并覆写方法	声明式，链式 API 直接组合
代码量	~15 行（含 Delegate 类定义）	~8 行（纯声明式链式调用）
灵活性	极高，可访问父容器和子组件的完整尺寸	较高，通过 translate 百分比间接利用自身尺寸
动态更新	需要调用 shouldRelayout 触发	状态变量自动驱动重新布局
学习曲线	中等，需理解 CustomSingleChildLayout 协议	低，只需理解 position 和 translate 的语义差异
多锚点场景	每个布局一个 Delegate	同一 Stack 内可放置多个定位元素
性能	一次测量 + 一次布局	一次测量 + 一次布局（等效）
类型安全	强类型 Dart	弱类型（字符串百分比需运行时解析）

5.3 迁移建议

从 Flutter 迁移到 ArkUI 的开发者应注意以下思维转换：

1. 从「写逻辑」到「写声明」：Flutter 的 getPositionForChild 需要你手动计算 (父宽 × P% - 子宽 × 50%) 的偏移量；ArkUI 中你只需要声明「左上角放在哪里」然后「把中心偏移过去」，引擎自动完成计算。

2. 从「一个 Delegate 管一个 child」到「一个 Stack 管多个 children」：在 Flutter 中，每个 CustomSingleChildLayout 只能管理一个子组件。若需要管理多个，需要嵌套多层或使用 Stack + Positioned。ArkUI 的 Stack 天然支持多个子组件同时使用 position()。

3. 百分比计算基准的差异：Flutter 的 FractionalOffset 和 Align 中的百分比基准行为与 ArkUI 不同，迁移时需特别留意。

---

第六章：高级用法与扩展模式

6.1 动态锚点切换

实际项目中，锚点坐标往往需要根据用户交互或数据状态动态变化。结合 ArkUI 的 @State 响应式机制，可以轻松实现动态锚点：

@Entry
@Component
struct DynamicAnchorDemo {
  @State anchorX: number = 50;
  @State anchorY: number = 50;
  @State selectedLabel: string = '中心';

  build() {
    Column() {
      Stack() {
        Text(`当前锚点: (${this.anchorX}%, ${this.anchorY}%)`)
          .fontSize(16).fontColor(Color.White)
          .backgroundColor(Color.Blue).padding(12).borderRadius(8)
          .position({
            x: this.anchorX + '%',
            y: this.anchorY + '%'
          })
          .translate({ x: '-50%', y: '-50%' })
      }
      .width('100%').height('70%').clip(true)

      Row({ space: 8 }) {
        Button('左上 (20%,20%)')
          .onClick(() => {
            this.anchorX = 20;
            this.anchorY = 20;
            this.selectedLabel = '左上';
          })
        Button('中心 (50%,50%)')
          .onClick(() => {
            this.anchorX = 50;
            this.anchorY = 50;
            this.selectedLabel = '中心';
          })
        Button('右下 (80%,80%)')
          .onClick(() => {
            this.anchorX = 80;
            this.anchorY = 80;
            this.selectedLabel = '右下';
          })
      }
      .width('100%').justifyContent(FlexAlign.Center)
    }
    .width('100%').height('100%')
  }
}

关键点：

• @State anchorX 和 @State anchorY 是响应式状态变量，修改后自动触发 UI 重建。
• position({ x: this.anchorX + '%', y: this.anchorY + '%' }) 动态拼接百分比字符串。
• 按钮点击修改状态变量，驱动锚点位置实时更新。

6.2 自定义锚点方向

除了以元素中心为锚点（translate({ x: '-50%', y: '-50%' })），我们还可以通过调整 translate 的参数值来控制锚点的具体位置：

translate 参数	锚点位置	典型场景
{ x: '-50%', y: '-50%' }	元素几何中心	弹窗、浮动按钮、标签
{ x: 0, y: '-100%' }	左下角在目标点	Tooltip 上边缘对齐
{ x: '-100%', y: 0 }	右上角在目标点	用于显示在目标元素左侧的提示
{ x: '-100%', y: '-100%' }	右下角在目标点	右下角对齐
{ x: 0, y: 0 }	左上角在目标点	跟随光标、无偏移锚点

6.3 结合 RelativeContainer 实现元素间锚点

在某些场景下，我们不仅需要相对于父容器定位，还需要相对于其他兄弟元素定位。这时可以使用 RelativeContainer：

@Entry
@Component
struct RelativeAnchorDemo {
  build() {
    RelativeContainer() {
      // 基准元素（可拖动或固定）
      Text('基准元素')
        .id('baseElement')
        .fontSize(16).fontColor(Color.White)
        .backgroundColor(Color.Purple).padding(12).borderRadius(8)
        .position({ x: '30%', y: '40%' })

      // 跟随元素：以基准元素为锚点
      Text('跟随元素（在基准右侧）')
        .fontSize(14).fontColor(Color.White)
        .backgroundColor(Color.Orange).padding(8).borderRadius(6)
        .alignRules({
          left: { anchor: 'baseElement', align: HorizontalAlign.End },
          top: { anchor: 'baseElement', align: VerticalAlign.Center }
        })
        .margin({ left: 8 })

      // 链式锚点：第三个元素跟随第二个元素
      Text('三级锚点')
        .fontSize(12).fontColor(Color.White)
        .backgroundColor(Color.Teal).padding(6).borderRadius(4)
        .alignRules({
          left: { anchor: '跟随元素（在基准右侧）', align: HorizontalAlign.End },
          top: { anchor: '跟随元素（在基准右侧）', align: VerticalAlign.Center }
        })
        .margin({ left: 6 })
    }
    .width('100%').height('100%')
    .clip(true)
  }
}

关键点：

• 每个元素通过 .id('name') 注册自己的标识符。
• alignRules 中的 anchor 引用目标元素的 id，align 指定本元素的哪个边缘与目标元素的哪个边缘对齐。
• 支持链式引用：元素 C 可以引用元素 B，元素 B 引用元素 A。

6.4 百分比坐标 + 绝对像素混合

在实际项目中，有时需要混合使用百分比坐标和绝对像素值。例如，一个元素需要水平居中（50%），但垂直位置固定在距离顶部 100vp 处：

Text('混合定位示例')
  .fontSize(16).fontColor(Color.White)
  .backgroundColor(Color.Magenta).padding(12).borderRadius(8)
  .position({ x: '50%', y: 100 })
  .translate({ x: '-50%', y: 0 })

这里 x: '50%' 是百分比，y: 100 是绝对像素值（100vp）。translate 仅水平偏移 -50%，垂直保持锚点在顶部。

6.5 响应式自适应锚点

结合 @State 和 @Prop 装饰器，可以实现锚点坐标根据屏幕尺寸自适应：

@Component
struct ResponsiveAnchor {
  @Prop containerWidth: number;
  @Prop containerHeight: number;

  getAnchorX(): string {
    if (this.containerWidth < 360) return '10%';    // 小屏
    if (this.containerWidth < 720) return '50%';    // 中屏
    return '80%';                                    // 大屏
  }

  build() {
    Text('自适应锚点')
      .fontSize(16).fontColor(Color.White)
      .backgroundColor(Color.Navy).padding(12).borderRadius(8)
      .position({ x: this.getAnchorX(), y: '30%' })
      .translate({ x: '-50%', y: '-50%' })
  }
}

6.6 动画过渡

锚点位置的改变可以通过动画平滑过渡，利用 ArkUI 的 animateTo 或 animation 属性：

@Entry
@Component
struct AnimatedAnchorDemo {
  @State anchorX: number = 20;
  @State anchorY: number = 20;
  @StateAnimation animationDuration: number = 500;

  build() {
    Column() {
      Stack() {
        Text('动画锚点')
          .fontSize(18).fontColor(Color.White)
          .backgroundColor(Color.Coral).padding(16).borderRadius(12)
          .position({
            x: this.anchorX + '%',
            y: this.anchorY + '%'
          })
          .translate({ x: '-50%', y: '-50%' })
          .animation({
            duration: this.animationDuration,
            curve: Curve.EaseInOut
          })
      }
      .width('100%').height('70%').clip(true).backgroundColor('#F0F0F0')

      Button('移动到 (80%, 80%)')
        .onClick(() => {
          this.anchorX = 80;
          this.anchorY = 80;
        })

      Button('回到 (20%, 20%)')
        .onClick(() => {
          this.anchorX = 20;
          this.anchorY = 20;
        })
    }
    .width('100%').height('100%')
  }
}

关键点：

• .animation({ duration: 500, curve: Curve.EaseInOut }) 为组件的位置变化添加动画过渡效果。
• 状态变量 anchorX 和 anchorY 改变时，position() 自动触发动画过渡，无需手动管理动画控制器。

---

第七章：性能优化与最佳实践

7.1 布局性能分析

Stack + position() + translate() 的组合在性能上是非常高效的，原因如下：

1. 单次布局遍历：ArkUI 的布局引擎对每个组件只执行一次测量和一次布局。
2. 无嵌套间接层：不需要像 Flutter 那样嵌套 CustomSingleChildLayout + LayoutBuilder，减少了布局树的深度。
3. GPU 友好的 translate：translate() 本质上是 2D 平移变换，在渲染阶段通过矩阵变换实现，不会触发重新布局。

7.2 避免过度绘制

当在 Stack 中放置大量重叠的 position() 子组件时，需要注意过度绘制（Overdraw）的问题：

// ❌ 不推荐：大量透明度为零的完全重叠元素
Stack() {
  for (let i = 0; i < 100; i++) {
    Text(`标签 ${i}`)
      .position({ x: (i % 10) * 10 + '%', y: Math.floor(i / 10) * 10 + '%' })
      .translate({ x: '-50%', y: '-50%' })
  }
}

优化建议：

• 限制 Stack 内显式定位的子组件数量，通常不超过 20 个。
• 对于大量重复定位元素，考虑使用 Canvas 自定义绘制。
• 使用 DevEco Studio 的 GPU Overdraw 调试工具检查过度绘制区域。

7.3 百分比字符串的性能考量

在 ArkUI 中，百分比字符串（如 '50%'）在布局阶段会被解析为对应的像素值。虽然这个过程非常快（微秒级），但在高频动画（每帧更新）场景下，反复解析字符串可能带来可感知的开销：

// ❌ 高频动画中频繁拼接字符串
Stack() {
  Text('动画')
    .position({ x: this.x + '%', y: this.y + '%' })
}

// ✅ 更优方案：使用数值固定布局后，用 translate 动画
Stack() {
  Text('动画')
    .position({ x: '50%', y: '50%' })  // 固定到中心
    .translate({                       // 用 translate 偏移模拟动画
      x: (-50 + this.offsetX) + '%',
      y: (-50 + this.offsetY) + '%'
    })
}

7.4 避免 position 滥用

虽然 position() 功能强大，但不宜滥用。在以下场景中，应优先考虑其他布局方案：

场景	推荐的布局方案
一组按钮水平排列	Row + 间距
表单中的输入框垂直排列	Column + 间距
大段文字自动折行	Flex + wrap
元素相对于参考元素对齐	RelativeContainer + alignRules
单个浮动元素定位	Stack + position() ✅

7.5 API 24 专有优化技巧

1. 使用 layoutWeight 替代百分比宽高（性能更优）：

   Text('弹性占据剩余空间')
     .layoutWeight(1)  // 比 width('50%') 更高效


2. 利用 constraintSize 限制子组件最大尺寸：

   .constraintSize({
     maxWidth: '80%',
     maxHeight: '60%'
   })


3. 使用 aspectRatio 保持宽高比：

   .aspectRatio(1)  // 保持 1:1 方形
   .position({ x: '50%', y: '50%' })
   .translate({ x: '-50%', y: '-50%' })


---

第八章：调试与常见问题

8.1 使用 Inspector 调试定位

DevEco Studio 的 ArkUI Inspector 工具可以直观地查看每个组件的位置、大小和偏移情况：

1. 运行应用后，点击 DevEco Studio 底部工具栏的 Inspector 图标。
2. 在组件树中选中目标组件，查看其 position、translate 和最终 bounds（边界框）。
3. 特别关注 bounds 中的 left、top、width、height 值，确认是否符合预期。

8.2 常见问题与解决方案

问题 1：组件显示位置与预期不符

表现：子组件没有出现在预期的 (P%, Q%) 位置。

可能原因：

• 父容器 .width('100%').height('100%') 未设置，导致父容器尺寸为 0。
• 百分比基准混淆：position() 的百分比基准是父容器，translate() 的百分比基准是自身。
• 父容器有 padding 或 margin 导致 content area 偏移。

解决方案：

• 显式设置父容器的宽高。
• 使用 backgroundColor 临时标记父容器和子组件的边界。
• 检查父容器的 padding 值。

问题 2：组件超出父容器边界

表现：组件部分或全部显示在父容器之外。

原因：Stack 默认不裁剪子组件。

解决方案：

• 添加 .clip(true) 裁剪溢出部分。
• 或计算合理的百分比范围，确保子组件不会超出边界。

问题 3：动画卡顿

表现：锚点位置变化时动画不平滑。

可能原因：

• 百分比字符串拼接导致布局重复计算。
• 在动画过程中触发了其他组件的布局变更。

解决方案：

• 使用 translate 做动画，避免频繁修改 position。
• 使用 .animation() 属性而非 animateTo 方法。
• 考虑使用 Canvas 绘制动画元素。

问题 4：多设备适配不一致

表现：在不同屏幕尺寸的设备上，元素位置出现偏差。

原因：百分比定位是相对的，但如果子组件的文字内容因字体缩放或换行导致尺寸变化，translate({ x: '-50%' }) 的结果也会变化。

解决方案：

• 为子组件设置固定的宽高或 constraintSize。
• 使用 vp（虚拟像素）单位固定子组件尺寸。
• 使用 @ohos.resource 管理多设备资源。

---

第九章：综合实战案例

9.1 场景：图片标注系统

假设我们需要在一个图片上显示多个标注点，且标注点的位置需要以百分比坐标精确定位（以适应不同分辨率的图片显示）：

@Entry
@Component
struct ImageAnnotationDemo {
  // 标注数据：名称 + 百分比坐标
  private annotations: Annotation[] = [
    { label: '地标 A', x: 15, y: 25 },
    { label: '地标 B', x: 45, y: 60 },
    { label: '地标 C', x: 72, y: 35 },
    { label: '地标 D', x: 88, y: 80 },
  ];

  build() {
    Stack() {
      // 底图
      Image($r('app.media.sample_image'))
        .width('100%')
        .height('100%')
        .objectFit(ImageFit.Contain)

      // 标注点
      ForEach(this.annotations, (item: Annotation) => {
        this.AnnotationDot(item)
      }, (item: Annotation) => item.label)
    }
    .width('100%')
    .height('100%')
    .clip(true)
  }

  @Builder
  AnnotationDot(item: Annotation) {
    // 标注点容器
    Row({ space: 4 }) {
      // 红色圆点
      Circle()
        .width(12).height(12)
        .fill(Color.Red)

      // 标签文字
      Text(item.label)
        .fontSize(12).fontColor(Color.White)
        .backgroundColor('#CC000000')
        .padding({ left: 6, right: 6, top: 2, bottom: 2 })
        .borderRadius(4)
    }
    .position({
      x: item.x + '%',
      y: item.y + '%'
    })
    .translate({ x: '-50%', y: '-50%' })
  }
}

interface Annotation {
  label: string;
  x: number;
  y: number;
}

核心要点：

• 标注数据以 { x, y } 百分比坐标存储在数组中。
• 通过 ForEach 循环渲染所有标注点。
• 每个标注点通过 position + translate 定位到对应的百分比坐标。
• 即使图片在不同屏幕上的实际像素尺寸不同，标注点仍然能够精确对应到图片上的目标位置。

9.2 场景：悬浮操作菜单

@Entry
@Component
struct FloatingActionMenu {
  @State isExpanded: boolean = false;

  build() {
    Stack() {
      // 主内容区域（省略）

      // FAB（浮动操作按钮）
      Column({ space: 8 }) {
        // 展开的子按钮
        if (this.isExpanded) {
          Circle().width(40).height(40).fill(Color.Green)
          Circle().width(40).height(40).fill(Color.Orange)
          Circle().width(40).height(40).fill(Color.Purple)
        }

        // 主按钮
        Circle()
          .width(56).height(56).fill(Color.Blue)
          .shadow({ radius: 8, color: '#33000000' })
      }
      .position({ x: '85%', y: '88%' })
      .translate({ x: '-50%', y: '-50%' })
      .onClick(() => {
        this.isExpanded = !this.isExpanded;
      })
    }
    .width('100%').height('100%')
  }
}

这种模式在移动应用中极为常见——一个固定在屏幕右下角的浮动按钮，点击后展开更多的操作选项。使用 position({ x: '85%', y: '88%' }) + translate({ x: '-50%', y: '-50%' }) 可以保证在不同屏幕尺寸的设备上，按钮始终位于屏幕右下角的同一相对位置。

---

第十章：总结

10.1 核心要点回顾

1. ArkUI 中不存在 CustomSingleChildLayout，但通过 Stack + position() + translate() 的组合可以实现完全等效甚至更强大的功能。

2. position() 的百分比 相对于 父容器尺寸 计算，用于指定子元素左上角在父容器中的位置。

3. translate() 的百分比 相对于 子元素自身尺寸 计算，用于调整子元素在自身坐标系中的显示偏移。

4. 组合公式：position({ x: 'P%', y: 'Q%' }) + translate({ x: '-50%', y: '-50%' }) = 子元素中心精确位于父容器的 (P%, Q%) 坐标。

5. 动态锚点 通过 @State + 字符串拼接实现，动画过渡 通过 .animation() 属性实现。

6. 性能优秀：Stack + position() + translate() 的组合只触发单次布局遍历，且 translate() 通过 GPU 矩阵变换实现，开销极低。

10.2 适用性总结

使用场景	推荐方案
单元素百分比锚点定位	Stack + position() + translate()
多元素按百分比排列	Stack + 多个 position() 子元素
元素间互相对齐	RelativeContainer + alignRules
动态交互定位	方案 + @State 驱动
动画过渡移动	方案 + .animation()
元素跟随参考元素	RelativeContainer + 链式 anchor

10.3 展望未来

随着 HarmonyOS API 的持续演进，未来可能会有更加直接的锚点定位 API 出现。例如：

• 一种假设性的 Anchor 组件，允许直接指定锚点百分比和对齐方式；
• position() 支持更加丰富的对齐参数，如 align: Alignment.Center；
• 布局约束中的 FractionalOffset 直接支持中心偏移。

但在这些 API 出现之前，Stack + position() + translate() 的组合已经是 ArkUI 中最成熟、最灵活、最高效的自定义锚点定位方案。

---

附录：参考资源

• HarmonyOS ArkUI 官方文档 —— Stack 组件
• HarmonyOS ArkUI 官方文档 —— position 属性
• HarmonyOS ArkUI 官方文档 —— translate 属性
• HarmonyOS ArkUI 官方文档 —— RelativeContainer 布局
• DevEco Studio 下载与安装
• API 24 新增布局特性说明

---

作者： AtomCode（deepseek-v4-flash）
项目： design23（HarmonyOS ArkUI API 24）
最后更新： 2026 年 6 月
许可： 本文档遵循 CC BY-NC 4.0 国际许可协议

ArkUI（API 24）自定义百分比坐标锚点定位深度解析

——从 Flutter CustomSingleChildLayout 到 HarmonyOS 原生实现的完整迁移指南

---

摘要： 本文深入探讨在 HarmonyOS ArkUI（API 24）中如何实现类似 Flutter CustomSingleChildLayout 的自定义百分比坐标锚点定位能力。通过 Stack + position() + translate() 三者的组合，我们可以在 ArkUI 中精确地将任意子元素定位到父容器内的任意百分比坐标位置，并以子元素自身的任意点作为锚点。文章从布局体系基础讲起，逐层深入 API 细节、组合原理、性能优化和最佳实践，全文约 10000 字，适合有一定 ArkUI 基础、希望掌握高级布局技巧的开发者阅读。

---

第一章：引言——为什么需要自定义锚点定位

1.1 问题背景

在跨平台 UI 开发中，自定义锚点定位是一个常见但容易被忽视的需求。所谓「锚点定位」，是指将一个子元素按照某种参考点（锚点）对齐到父容器或另一个元素的某个位置。最常见的场景是：

• 浮动按钮需要固定在屏幕右下角，但以按钮自身的右下角为锚点；
• 弹窗需要在屏幕正中央显示，以弹窗自身的中心为锚点；
• 工具提示（Tooltip）需要跟随某个元素出现，以提示框的某个边缘为锚点；
• 游戏中的 HUD 元素需要精确地定位在屏幕的百分比坐标上。

在 Flutter 中，CustomSingleChildLayout 配合 SingleChildLayoutDelegate 可以灵活地实现上述需求。然而，HarmonyOS ArkUI 并没有直接提供同名 API，而是提供了更加声明式、更贴合 ArkUI 设计哲学的原生方案。

1.2 本文目标

本文旨在帮助以下两类开发者：

1. 从 Flutter 迁移到 HarmonyOS 的开发者：理解 ArkUI 中与 Flutter CustomSingleChildLayout 等效的布局模式；
2. 原生 ArkUI 开发者：掌握百分比坐标定位的高级技巧，写出更加灵活、精准的界面布局。

我们将从最基础的布局概念开始，逐步深入到 API 24 的最新特性，最终给出一个完整可用的实现方案。

---

第二章：HarmonyOS ArkUI 布局体系概述（API 24）

2.1 ArkUI 布局设计哲学

ArkUI（Ark User Interface）是 HarmonyOS 原生的声明式 UI 框架，采用基于 TypeScript 的 ArkTS 语言。其布局设计遵循三大原则：

1. 声明式描述：开发者描述「是什么」，而非「怎么做」。布局规则以链式 API 的形式附着在组件上。
2. 容器驱动：布局行为由父容器组件决定，子组件通过属性表达自己的布局意愿。
3. 性能优先：布局引擎采用单次遍历（Single-Pass）算法，避免传统布局中的多次测量（Multi-Pass）开销。

2.2 核心布局容器

ArkUI（API 24）提供了以下几类核心布局容器：

容器类型	类名	定位方式	适用场景
弹性布局	Flex / Row / Column	主轴 + 交叉轴排列	线性排列的列表、表单、工具栏
层叠布局	Stack	Z 轴层叠 + 可选的 position 偏移	浮动按钮、遮罩层、徽标 Badge
相对布局	RelativeContainer	锚点引用（anchor + align）	复杂对齐、响应式界面
栅格布局	GridRow / GridCol	12 列栅格系统	响应式页面、仪表盘
自适应布局	Adaptive 系列	自动折行 / 缩放	多设备适配
列表布局	List	虚拟滚动 + 线性排列	长列表、聊天记录
滚动布局	Scroll	可滚动容器	内容溢出场景

其中，本文的核心 —— Stack 布局 —— 是最接近 Flutter CustomSingleChildLayout 的容器。

2.3 API 24 布局增强

HarmonyOS API 24（对应 HarmonyOS NEXT 版本）在布局方面引入了一系列重要增强：

• 百分比单位全面支持：position()、width()、height()、margin()、padding() 等属性均支持 '50%' 格式的百分比字符串，无需手动计算。
• translate() 百分比支持：偏移量同样支持百分比，且百分比相对于元素自身的尺寸计算（而非父容器），这是实现自定义锚点的关键。
• constraintSize 精细化控制：新增 constraintSize({ minWidth, maxWidth, minHeight, maxHeight }) 方法，支持百分比。
• alignRules 增强：RelativeContainer 中的 alignRules 现在支持更多对齐组合和链式锚点。

这些增强使得在 API 24 中实现自定义锚点定位比以往任何时候都更加便捷。

---

第三章：深度解析三大核心 API

在进入组合方案之前，我们需要逐一深入理解三个核心 API：Stack、position() 和 translate()。

3.1 Stack 布局：Z 轴层叠的基石

3.1.1 基本行为

Stack 是 ArkUI 中实现 Z 轴层叠的容器。所有子组件按照在代码中出现的顺序，从下到上依次叠加：

Stack() {
  Text('底层').backgroundColor(Color.Gray)
  Text('中层').backgroundColor(Color.Green)
  Text('顶层').backgroundColor(Color.Blue)
}

在默认情况下，Stack 中的所有子组件都会被约束到与 Stack 本身相同的大小（即充满整个 Stack 区域）。但这正是我们需要改变的行为——我们希望子组件保持自身的固有尺寸，并在 Stack 内自由定位。

3.1.2 对齐方式

Stack 提供了 alignContent 属性，用于控制所有未显式定位的子组件的集体对齐方式：

Stack({ alignContent: Alignment.TopStart }) { ... }   // 默认值
Stack({ alignContent: Alignment.Center }) { ... }      // 集体居中
Stack({ alignContent: Alignment.BottomEnd }) { ... }   // 集体右下

但是，一旦对某个子组件使用了 position()，该子组件将脱离集体对齐规则，转而由 position() 单独控制其位置。

3.1.3 clip 属性

默认情况下，Stack 不会裁剪超出自身边界的子组件。如果需要裁剪，可以设置：

Stack()
  .width(200)
  .height(200)
  .clip(true)   // 裁剪子元素溢出部分

在本文的示例中，我们使用了 .clip(true) 来确保当子元素因为定位而部分超出容器时，超出部分被优雅地隐藏。

3.2 position() API：精确位置控制

3.2.1 语法与语义

position() 方法用于将子组件从其原本的布局流中脱离，并放置在父容器的坐标系中：

Text('示例')
  .position({
    x: '20%',    // 水平方向距父容器左侧 20%
    y: '30%'     // 垂直方向距父容器顶部 30%
  })

关键语义：

• position() 设置的是子组件左上角在父容器坐标系中的位置。
• 偏移量是相对于父容器的 content area（即 padding box 内部）计算的。
• 支持绝对像素值（10、'20vp'）和百分比值（'50%'）。

3.2.2 完整参数列表（API 24）

参数	类型	描述	示例
x	Length | string	水平偏移（距父容器左侧）	20、'20%'、'20vp'
y	Length | string	垂直偏移（距父容器顶部）	30、'30%'、'30vp'
left	Length | string	距父容器左侧距离（与 x 等价）	'10%'
top	Length | string	距父容器顶部距离（与 y 等价）	'10%'
right	Length | string	距父容器右侧距离	'10%'
bottom	Length | string	距父容器底部距离	'10%'

当同时指定 left 和 right，或者 x 和 right 时，布局引擎会依据具体情况做出智能处理。

3.2.3 百分比计算基准

理解百分比的计算基准至关重要：

• x / left 的百分比：相对于父容器的宽度（width）。
• y / top 的百分比：相对于父容器的高度（height）。
• right 的百分比：相对于父容器的宽度。
• bottom 的百分比：相对于父容器的高度。

因此，position({ x: '50%', y: '50%' }) 会将子元素的左上角精确地定位到父容器宽度 × 50%、高度 × 50% 的位置上。

3.3 translate() API：自身偏移的魔法

3.3.1 语法与语义

translate() 方法在子组件自身的布局完成之后，对其最终渲染位置施加一个额外的平移偏移：

Text('示例')
  .translate({
    x: '-50%',   // 向左偏移自身宽度的 50%
    y: '-50%'    // 向上偏移自身高度的 50%
  })

关键语义：

• translate() 是在布局结束后做的视觉平移，不影响子组件在布局流中占据的空间。
• 百分比是相对于子组件自身的尺寸计算的，而非父容器。
• translate() 可以链式使用，但只有最后一次生效。

3.3.2 与 position() 的本质区别

这是 ArkUI 初学者最容易混淆的地方：

特性	position()	translate()
影响布局流	是，脱离文档流	否，仅在视觉上偏移
百分比基准	父容器尺寸	自身尺寸
坐标原点	父容器左上角	子组件原始位置
触发时机	布局阶段	布局完成后（绘制阶段）
是否影响兄弟组件	是（脱离流后不占位）	否（不影响其他组件位置）

正是因为 translate() 的百分比基准是自身尺寸，使得它成为了实现「锚点切换」的理想工具。

3.4 三者的组合公式

将 Stack、position() 和 translate() 三者组合，我们得到如下万能公式：

子元素中心点坐标 = position({ x: 'P%', y: 'Q%' })
                 + translate({ x: '-50%', y: '-50%' })

最终效果：子元素的几何中心，精确地位于父容器的 (P%, Q%) 位置

推导过程：

1. position({ x: 'P%', y: 'Q%' }) 将子元素的左上角放到 (父宽×P%, 父高×Q%)。
2. translate({ x: '-50%', y: '-50%' }) 将子元素向左偏移自身宽度 × 50%，向上偏移自身高度 × 50%。
3. 结果是子元素的几何中心对齐到了 (父宽×P%, 父高×Q%)。

这就实现了与 Flutter CustomSingleChildLayout 中 getPositionForChild() 方法完全等效的效果。

---

第四章：代码逐行解析

本部分对最终生成的示例代码进行逐行分析，帮助读者深入理解每一行代码的含义和设计意图。

4.1 完整代码回顾

@Entry
@Component
struct Index {
  build() {
    Stack() {
      // --- (20%, 30%) 锚点 ---
      Text('A (20%, 30%)')
        .fontSize(14).fontColor(Color.White)
        .backgroundColor(Color.Blue)
        .padding(8)
        .borderRadius(6)
        .position({ x: '20%', y: '30%' })
        .translate({ x: '-50%', y: '-50%' })

      // --- (50%, 50%) 中心锚点 ---
      Text('B 中心 (50%, 50%)')
        .fontSize(14).fontColor(Color.White)
        .backgroundColor(Color.Red)
        .padding(8)
        .borderRadius(6)
        .position({ x: '50%', y: '50%' })
        .translate({ x: '-50%', y: '-50%' })

      // --- (80%, 20%) 右上锚点 ---
      Text('C (80%, 20%)')
        .fontSize(14).fontColor(Color.White)
        .backgroundColor('#007A33')
        .padding(8)
        .borderRadius(6)
        .position({ x: '80%', y: '20%' })
        .translate({ x: '-50%', y: '-50%' })

      // --- (90%, 85%) 右下锚点 ---
      Text('D (90%, 85%)')
        .fontSize(14).fontColor(Color.White)
        .backgroundColor(Color.Orange)
        .padding(8)
        .borderRadius(6)
        .position({ x: '90%', y: '85%' })
        .translate({ x: '-50%', y: '-50%' })

      // --- 底部提示文字 ---
      Text('自定义百分比坐标锚点定位示例')
        .fontSize(12)
        .fontColor('#999999')
        .align(Alignment.Bottom)
        .position({ x: '50%', y: '95%' })
        .translate({ x: '-50%', y: '-50%' })
    }
    .width('100%')
    .height('100%')
    .clip(true)
  }
}

4.2 逐行详解

4.2.1 结构入口

@Entry
@Component
struct Index {

• @Entry：标记该组件为页面的入口组件，对应 main_pages.json 中配置的页面路径。
• @Component：声明这是一个可复用的 ArkUI 自定义组件。
• struct Index：使用 struct 关键字定义组件结构体，这是 ArkTS 的组件定义方式。

4.2.2 build 方法与顶级容器

build() {
  Stack() {
    // ... 子组件
  }
  .width('100%')
  .height('100%')
  .clip(true)
}

• build()：ArkUI 声明式 UI 的构建方法，描述组件的 UI 结构。
• Stack()：创建层叠布局作为顶级容器，因为它允许子组件自由定位。
• .width('100%').height('100%')：让 Stack 充满父容器（即整个屏幕）。
• .clip(true)：裁剪超出 Stack 边界的子组件内容，防止溢出。

4.2.3 锚点子组件 A

Text('A (20%, 30%)')
  .fontSize(14).fontColor(Color.White)
  .backgroundColor(Color.Blue)
  .padding(8)
  .borderRadius(6)
  .position({ x: '20%', y: '30%' })
  .translate({ x: '-50%', y: '-50%' })

组件分析：

• 使用 Text 组件作为演示元素，文字内容包含其坐标信息，便于运行时验证。
• backgroundColor(Color.Blue) 设置蓝色背景，使子元素在视觉上可辨识。
• padding(8) 为文字添加 8vp 的内边距，使背景区域略大于文字本身，视觉效果更佳。
• borderRadius(6) 设置 6vp 的圆角，让标签更加美观。

定位分析：

• position({ x: '20%', y: '30%' })：子元素左上角定位到父容器宽度的 20%、高度的 30% 处。
• translate({ x: '-50%', y: '-50%' })：子元素向左偏移自身宽度的 50%，向上偏移自身高度的 50%。

最终效果：无论文字标签的宽高如何变化，其几何中心始终精确地位于父容器的 (20%, 30%) 坐标处。

4.2.4 锚点子组件 B（中心点）

Text('B 中心 (50%, 50%)')
  .fontSize(14).fontColor(Color.White)
  .backgroundColor(Color.Red)
  .padding(8)
  .borderRadius(6)
  .position({ x: '50%', y: '50%' })
  .translate({ x: '-50%', y: '-50%' })

与组件 A 的唯一区别在于坐标值为 (50%, 50%)，这使元素的中心精确地位于父容器（即屏幕）的正中央。

这种「中心居中」模式在实际开发中非常常用，例如：

• 模态弹窗的居中显示；
• 加载动画的居中显示；
• 欢迎页面的核心文案居中显示。

4.2.5 锚点子组件 C 和 D

组件 C (80%, 20%) 模拟「右上角」区域的元素定位，组件 D (90%, 85%) 模拟「右下角」区域的元素定位。它们的定位逻辑与组件 A 完全一致，只是坐标值不同。

这种「四角 + 中心」的布局模式是验证定位系统正确性的经典测试用例——如果五个位置的元素都能精确对齐，则说明定位方案在所有区域都是可靠的。

4.2.6 底部提示文字

Text('自定义百分比坐标锚点定位示例')
  .fontSize(12)
  .fontColor('#999999')
  .align(Alignment.Bottom)
  .position({ x: '50%', y: '95%' })
  .translate({ x: '-50%', y: '-50%' })

这是一个特殊的例子：它同时使用了 align(Alignment.Bottom) 和 position()。

• align(Alignment.Bottom)：控制文字本身在水平方向的对齐方式（左对齐、居中对齐或右对齐）。注意，这里的 Alignment.Bottom 作用于文字内容的换行对齐，而非整体定位。
• position({ x: '50%', y: '95%' })：将文字组件的左上角定位到底部 5% 的位置。
• translate({ x: '-50%', y: '-50%' })：将文字中心偏移到精确的 (50%, 95%) 坐标。

4.3 定位精度验证

为了验证定位的精确性，我们可以通过 ArkUI Inspector 工具（DevEco Studio 内置）来检查运行时坐标。在 API 24 中，DevEco Studio 的 Inspector 面板会显示每个组件的精确边框和位置坐标，包括 position() 和 translate() 后的最终渲染位置。

---

第五章：与 Flutter CustomSingleChildLayout 的对比分析

5.1 Flutter 方案回顾

在 Flutter 中，实现自定义锚点定位的标准方式是通过 CustomSingleChildLayout：

class MyLayoutDelegate extends SingleChildLayoutDelegate {
  @override
  BoxConstraints getConstraintsForChild(BoxConstraints constraints) {
    return BoxConstraints.loose(constraints.biggest);
  }

  @override
  Offset getPositionForChild(Size size, Size childSize) {
    return Offset(
      size.width * 0.2 - childSize.width * 0.5,   // 左上角偏移 = 父宽×20% - 子宽×50%
      size.height * 0.3 - childSize.height * 0.5,  // 左上角偏移 = 父高×30% - 子高×50%
    );
  }

  @override
  bool shouldRelayout(covariant MyLayoutDelegate oldDelegate) => false;
}

// 使用
CustomSingleChildLayout(
  delegate: MyLayoutDelegate(),
  child: Text('A (20%, 30%)'),
)

5.2 方案对比

维度	Flutter CustomSingleChildLayout	ArkUI Stack + position + translate
API 风格	命令式，需继承 Delegate 类并覆写方法	声明式，链式 API 直接组合
代码量	~15 行（含 Delegate 类定义）	~8 行（纯声明式链式调用）
灵活性	极高，可访问父容器和子组件的完整尺寸	较高，通过 translate 百分比间接利用自身尺寸
动态更新	需要调用 shouldRelayout 触发	状态变量自动驱动重新布局
学习曲线	中等，需理解 CustomSingleChildLayout 协议	低，只需理解 position 和 translate 的语义差异
多锚点场景	每个布局一个 Delegate	同一 Stack 内可放置多个定位元素
性能	一次测量 + 一次布局	一次测量 + 一次布局（等效）
类型安全	强类型 Dart	弱类型（字符串百分比需运行时解析）

5.3 迁移建议

从 Flutter 迁移到 ArkUI 的开发者应注意以下思维转换：

1. 从「写逻辑」到「写声明」：Flutter 的 getPositionForChild 需要你手动计算 (父宽 × P% - 子宽 × 50%) 的偏移量；ArkUI 中你只需要声明「左上角放在哪里」然后「把中心偏移过去」，引擎自动完成计算。

2. 从「一个 Delegate 管一个 child」到「一个 Stack 管多个 children」：在 Flutter 中，每个 CustomSingleChildLayout 只能管理一个子组件。若需要管理多个，需要嵌套多层或使用 Stack + Positioned。ArkUI 的 Stack 天然支持多个子组件同时使用 position()。

3. 百分比计算基准的差异：Flutter 的 FractionalOffset 和 Align 中的百分比基准行为与 ArkUI 不同，迁移时需特别留意。

---

第六章：高级用法与扩展模式

6.1 动态锚点切换

实际项目中，锚点坐标往往需要根据用户交互或数据状态动态变化。结合 ArkUI 的 @State 响应式机制，可以轻松实现动态锚点：

@Entry
@Component
struct DynamicAnchorDemo {
  @State anchorX: number = 50;
  @State anchorY: number = 50;
  @State selectedLabel: string = '中心';

  build() {
    Column() {
      Stack() {
        Text(`当前锚点: (${this.anchorX}%, ${this.anchorY}%)`)
          .fontSize(16).fontColor(Color.White)
          .backgroundColor(Color.Blue).padding(12).borderRadius(8)
          .position({
            x: this.anchorX + '%',
            y: this.anchorY + '%'
          })
          .translate({ x: '-50%', y: '-50%' })
      }
      .width('100%').height('70%').clip(true)

      Row({ space: 8 }) {
        Button('左上 (20%,20%)')
          .onClick(() => {
            this.anchorX = 20;
            this.anchorY = 20;
            this.selectedLabel = '左上';
          })
        Button('中心 (50%,50%)')
          .onClick(() => {
            this.anchorX = 50;
            this.anchorY = 50;
            this.selectedLabel = '中心';
          })
        Button('右下 (80%,80%)')
          .onClick(() => {
            this.anchorX = 80;
            this.anchorY = 80;
            this.selectedLabel = '右下';
          })
      }
      .width('100%').justifyContent(FlexAlign.Center)
    }
    .width('100%').height('100%')
  }
}

关键点：

• @State anchorX 和 @State anchorY 是响应式状态变量，修改后自动触发 UI 重建。
• position({ x: this.anchorX + '%', y: this.anchorY + '%' }) 动态拼接百分比字符串。
• 按钮点击修改状态变量，驱动锚点位置实时更新。

6.2 自定义锚点方向

除了以元素中心为锚点（translate({ x: '-50%', y: '-50%' })），我们还可以通过调整 translate 的参数值来控制锚点的具体位置：

translate 参数	锚点位置	典型场景
{ x: '-50%', y: '-50%' }	元素几何中心	弹窗、浮动按钮、标签
{ x: 0, y: '-100%' }	左下角在目标点	Tooltip 上边缘对齐
{ x: '-100%', y: 0 }	右上角在目标点	用于显示在目标元素左侧的提示
{ x: '-100%', y: '-100%' }	右下角在目标点	右下角对齐
{ x: 0, y: 0 }	左上角在目标点	跟随光标、无偏移锚点

6.3 结合 RelativeContainer 实现元素间锚点

在某些场景下，我们不仅需要相对于父容器定位，还需要相对于其他兄弟元素定位。这时可以使用 RelativeContainer：

@Entry
@Component
struct RelativeAnchorDemo {
  build() {
    RelativeContainer() {
      // 基准元素（可拖动或固定）
      Text('基准元素')
        .id('baseElement')
        .fontSize(16).fontColor(Color.White)
        .backgroundColor(Color.Purple).padding(12).borderRadius(8)
        .position({ x: '30%', y: '40%' })

      // 跟随元素：以基准元素为锚点
      Text('跟随元素（在基准右侧）')
        .fontSize(14).fontColor(Color.White)
        .backgroundColor(Color.Orange).padding(8).borderRadius(6)
        .alignRules({
          left: { anchor: 'baseElement', align: HorizontalAlign.End },
          top: { anchor: 'baseElement', align: VerticalAlign.Center }
        })
        .margin({ left: 8 })

      // 链式锚点：第三个元素跟随第二个元素
      Text('三级锚点')
        .fontSize(12).fontColor(Color.White)
        .backgroundColor(Color.Teal).padding(6).borderRadius(4)
        .alignRules({
          left: { anchor: '跟随元素（在基准右侧）', align: HorizontalAlign.End },
          top: { anchor: '跟随元素（在基准右侧）', align: VerticalAlign.Center }
        })
        .margin({ left: 6 })
    }
    .width('100%').height('100%')
    .clip(true)
  }
}

关键点：

• 每个元素通过 .id('name') 注册自己的标识符。
• alignRules 中的 anchor 引用目标元素的 id，align 指定本元素的哪个边缘与目标元素的哪个边缘对齐。
• 支持链式引用：元素 C 可以引用元素 B，元素 B 引用元素 A。

6.4 百分比坐标 + 绝对像素混合

在实际项目中，有时需要混合使用百分比坐标和绝对像素值。例如，一个元素需要水平居中（50%），但垂直位置固定在距离顶部 100vp 处：

Text('混合定位示例')
  .fontSize(16).fontColor(Color.White)
  .backgroundColor(Color.Magenta).padding(12).borderRadius(8)
  .position({ x: '50%', y: 100 })
  .translate({ x: '-50%', y: 0 })

这里 x: '50%' 是百分比，y: 100 是绝对像素值（100vp）。translate 仅水平偏移 -50%，垂直保持锚点在顶部。

6.5 响应式自适应锚点

结合 @State 和 @Prop 装饰器，可以实现锚点坐标根据屏幕尺寸自适应：

@Component
struct ResponsiveAnchor {
  @Prop containerWidth: number;
  @Prop containerHeight: number;

  getAnchorX(): string {
    if (this.containerWidth < 360) return '10%';    // 小屏
    if (this.containerWidth < 720) return '50%';    // 中屏
    return '80%';                                    // 大屏
  }

  build() {
    Text('自适应锚点')
      .fontSize(16).fontColor(Color.White)
      .backgroundColor(Color.Navy).padding(12).borderRadius(8)
      .position({ x: this.getAnchorX(), y: '30%' })
      .translate({ x: '-50%', y: '-50%' })
  }
}

6.6 动画过渡

锚点位置的改变可以通过动画平滑过渡，利用 ArkUI 的 animateTo 或 animation 属性：

@Entry
@Component
struct AnimatedAnchorDemo {
  @State anchorX: number = 20;
  @State anchorY: number = 20;
  @StateAnimation animationDuration: number = 500;

  build() {
    Column() {
      Stack() {
        Text('动画锚点')
          .fontSize(18).fontColor(Color.White)
          .backgroundColor(Color.Coral).padding(16).borderRadius(12)
          .position({
            x: this.anchorX + '%',
            y: this.anchorY + '%'
          })
          .translate({ x: '-50%', y: '-50%' })
          .animation({
            duration: this.animationDuration,
            curve: Curve.EaseInOut
          })
      }
      .width('100%').height('70%').clip(true).backgroundColor('#F0F0F0')

      Button('移动到 (80%, 80%)')
        .onClick(() => {
          this.anchorX = 80;
          this.anchorY = 80;
        })

      Button('回到 (20%, 20%)')
        .onClick(() => {
          this.anchorX = 20;
          this.anchorY = 20;
        })
    }
    .width('100%').height('100%')
  }
}

关键点：

• .animation({ duration: 500, curve: Curve.EaseInOut }) 为组件的位置变化添加动画过渡效果。
• 状态变量 anchorX 和 anchorY 改变时，position() 自动触发动画过渡，无需手动管理动画控制器。

---

第七章：性能优化与最佳实践

7.1 布局性能分析

Stack + position() + translate() 的组合在性能上是非常高效的，原因如下：

1. 单次布局遍历：ArkUI 的布局引擎对每个组件只执行一次测量和一次布局。
2. 无嵌套间接层：不需要像 Flutter 那样嵌套 CustomSingleChildLayout + LayoutBuilder，减少了布局树的深度。
3. GPU 友好的 translate：translate() 本质上是 2D 平移变换，在渲染阶段通过矩阵变换实现，不会触发重新布局。

7.2 避免过度绘制

当在 Stack 中放置大量重叠的 position() 子组件时，需要注意过度绘制（Overdraw）的问题：

// ❌ 不推荐：大量透明度为零的完全重叠元素
Stack() {
  for (let i = 0; i < 100; i++) {
    Text(`标签 ${i}`)
      .position({ x: (i % 10) * 10 + '%', y: Math.floor(i / 10) * 10 + '%' })
      .translate({ x: '-50%', y: '-50%' })
  }
}

优化建议：

• 限制 Stack 内显式定位的子组件数量，通常不超过 20 个。
• 对于大量重复定位元素，考虑使用 Canvas 自定义绘制。
• 使用 DevEco Studio 的 GPU Overdraw 调试工具检查过度绘制区域。

7.3 百分比字符串的性能考量

在 ArkUI 中，百分比字符串（如 '50%'）在布局阶段会被解析为对应的像素值。虽然这个过程非常快（微秒级），但在高频动画（每帧更新）场景下，反复解析字符串可能带来可感知的开销：

// ❌ 高频动画中频繁拼接字符串
Stack() {
  Text('动画')
    .position({ x: this.x + '%', y: this.y + '%' })
}

// ✅ 更优方案：使用数值固定布局后，用 translate 动画
Stack() {
  Text('动画')
    .position({ x: '50%', y: '50%' })  // 固定到中心
    .translate({                       // 用 translate 偏移模拟动画
      x: (-50 + this.offsetX) + '%',
      y: (-50 + this.offsetY) + '%'
    })
}

7.4 避免 position 滥用

虽然 position() 功能强大，但不宜滥用。在以下场景中，应优先考虑其他布局方案：

场景	推荐的布局方案
一组按钮水平排列	Row + 间距
表单中的输入框垂直排列	Column + 间距
大段文字自动折行	Flex + wrap
元素相对于参考元素对齐	RelativeContainer + alignRules
单个浮动元素定位	Stack + position() ✅

7.5 API 24 专有优化技巧

1. 使用 layoutWeight 替代百分比宽高（性能更优）：

   Text('弹性占据剩余空间')
     .layoutWeight(1)  // 比 width('50%') 更高效


2. 利用 constraintSize 限制子组件最大尺寸：

   .constraintSize({
     maxWidth: '80%',
     maxHeight: '60%'
   })


3. 使用 aspectRatio 保持宽高比：

   .aspectRatio(1)  // 保持 1:1 方形
   .position({ x: '50%', y: '50%' })
   .translate({ x: '-50%', y: '-50%' })


---

第八章：调试与常见问题

8.1 使用 Inspector 调试定位

DevEco Studio 的 ArkUI Inspector 工具可以直观地查看每个组件的位置、大小和偏移情况：

1. 运行应用后，点击 DevEco Studio 底部工具栏的 Inspector 图标。
2. 在组件树中选中目标组件，查看其 position、translate 和最终 bounds（边界框）。
3. 特别关注 bounds 中的 left、top、width、height 值，确认是否符合预期。

8.2 常见问题与解决方案

问题 1：组件显示位置与预期不符

表现：子组件没有出现在预期的 (P%, Q%) 位置。

可能原因：

• 父容器 .width('100%').height('100%') 未设置，导致父容器尺寸为 0。
• 百分比基准混淆：position() 的百分比基准是父容器，translate() 的百分比基准是自身。
• 父容器有 padding 或 margin 导致 content area 偏移。

解决方案：

• 显式设置父容器的宽高。
• 使用 backgroundColor 临时标记父容器和子组件的边界。
• 检查父容器的 padding 值。

问题 2：组件超出父容器边界

表现：组件部分或全部显示在父容器之外。

原因：Stack 默认不裁剪子组件。

解决方案：

• 添加 .clip(true) 裁剪溢出部分。
• 或计算合理的百分比范围，确保子组件不会超出边界。

问题 3：动画卡顿

表现：锚点位置变化时动画不平滑。

可能原因：

• 百分比字符串拼接导致布局重复计算。
• 在动画过程中触发了其他组件的布局变更。

解决方案：

• 使用 translate 做动画，避免频繁修改 position。
• 使用 .animation() 属性而非 animateTo 方法。
• 考虑使用 Canvas 绘制动画元素。

问题 4：多设备适配不一致

表现：在不同屏幕尺寸的设备上，元素位置出现偏差。

原因：百分比定位是相对的，但如果子组件的文字内容因字体缩放或换行导致尺寸变化，translate({ x: '-50%' }) 的结果也会变化。

解决方案：

• 为子组件设置固定的宽高或 constraintSize。
• 使用 vp（虚拟像素）单位固定子组件尺寸。
• 使用 @ohos.resource 管理多设备资源。

---

第九章：综合实战案例

9.1 场景：图片标注系统

假设我们需要在一个图片上显示多个标注点，且标注点的位置需要以百分比坐标精确定位（以适应不同分辨率的图片显示）：

@Entry
@Component
struct ImageAnnotationDemo {
  // 标注数据：名称 + 百分比坐标
  private annotations: Annotation[] = [
    { label: '地标 A', x: 15, y: 25 },
    { label: '地标 B', x: 45, y: 60 },
    { label: '地标 C', x: 72, y: 35 },
    { label: '地标 D', x: 88, y: 80 },
  ];

  build() {
    Stack() {
      // 底图
      Image($r('app.media.sample_image'))
        .width('100%')
        .height('100%')
        .objectFit(ImageFit.Contain)

      // 标注点
      ForEach(this.annotations, (item: Annotation) => {
        this.AnnotationDot(item)
      }, (item: Annotation) => item.label)
    }
    .width('100%')
    .height('100%')
    .clip(true)
  }

  @Builder
  AnnotationDot(item: Annotation) {
    // 标注点容器
    Row({ space: 4 }) {
      // 红色圆点
      Circle()
        .width(12).height(12)
        .fill(Color.Red)

      // 标签文字
      Text(item.label)
        .fontSize(12).fontColor(Color.White)
        .backgroundColor('#CC000000')
        .padding({ left: 6, right: 6, top: 2, bottom: 2 })
        .borderRadius(4)
    }
    .position({
      x: item.x + '%',
      y: item.y + '%'
    })
    .translate({ x: '-50%', y: '-50%' })
  }
}

interface Annotation {
  label: string;
  x: number;
  y: number;
}

核心要点：

• 标注数据以 { x, y } 百分比坐标存储在数组中。
• 通过 ForEach 循环渲染所有标注点。
• 每个标注点通过 position + translate 定位到对应的百分比坐标。
• 即使图片在不同屏幕上的实际像素尺寸不同，标注点仍然能够精确对应到图片上的目标位置。

9.2 场景：悬浮操作菜单

@Entry
@Component
struct FloatingActionMenu {
  @State isExpanded: boolean = false;

  build() {
    Stack() {
      // 主内容区域（省略）

      // FAB（浮动操作按钮）
      Column({ space: 8 }) {
        // 展开的子按钮
        if (this.isExpanded) {
          Circle().width(40).height(40).fill(Color.Green)
          Circle().width(40).height(40).fill(Color.Orange)
          Circle().width(40).height(40).fill(Color.Purple)
        }

        // 主按钮
        Circle()
          .width(56).height(56).fill(Color.Blue)
          .shadow({ radius: 8, color: '#33000000' })
      }
      .position({ x: '85%', y: '88%' })
      .translate({ x: '-50%', y: '-50%' })
      .onClick(() => {
        this.isExpanded = !this.isExpanded;
      })
    }
    .width('100%').height('100%')
  }
}

这种模式在移动应用中极为常见——一个固定在屏幕右下角的浮动按钮，点击后展开更多的操作选项。使用 position({ x: '85%', y: '88%' }) + translate({ x: '-50%', y: '-50%' }) 可以保证在不同屏幕尺寸的设备上，按钮始终位于屏幕右下角的同一相对位置。

---

第十章：总结

10.1 核心要点回顾

1. ArkUI 中不存在 CustomSingleChildLayout，但通过 Stack + position() + translate() 的组合可以实现完全等效甚至更强大的功能。

2. position() 的百分比 相对于 父容器尺寸 计算，用于指定子元素左上角在父容器中的位置。

3. translate() 的百分比 相对于 子元素自身尺寸 计算，用于调整子元素在自身坐标系中的显示偏移。

4. 组合公式：position({ x: 'P%', y: 'Q%' }) + translate({ x: '-50%', y: '-50%' }) = 子元素中心精确位于父容器的 (P%, Q%) 坐标。

5. 动态锚点 通过 @State + 字符串拼接实现，动画过渡 通过 .animation() 属性实现。

6. 性能优秀：Stack + position() + translate() 的组合只触发单次布局遍历，且 translate() 通过 GPU 矩阵变换实现，开销极低。

10.2 适用性总结

使用场景	推荐方案
单元素百分比锚点定位	Stack + position() + translate()
多元素按百分比排列	Stack + 多个 position() 子元素
元素间互相对齐	RelativeContainer + alignRules
动态交互定位	方案 + @State 驱动
动画过渡移动	方案 + .animation()
元素跟随参考元素	RelativeContainer + 链式 anchor

10.3 展望未来

随着 HarmonyOS API 的持续演进，未来可能会有更加直接的锚点定位 API 出现。例如：

• 一种假设性的 Anchor 组件，允许直接指定锚点百分比和对齐方式；
• position() 支持更加丰富的对齐参数，如 align: Alignment.Center；
• 布局约束中的 FractionalOffset 直接支持中心偏移。

但在这些 API 出现之前，Stack + position() + translate() 的组合已经是 ArkUI 中最成熟、最灵活、最高效的自定义锚点定位方案。

---

附录：参考资源

• HarmonyOS ArkUI 官方文档 —— Stack 组件
• HarmonyOS ArkUI 官方文档 —— position 属性
• HarmonyOS ArkUI 官方文档 —— translate 属性
• HarmonyOS ArkUI 官方文档 —— RelativeContainer 布局
• DevEco Studio 下载与安装
• API 24 新增布局特性说明

---

许可： 本文档遵循 CC BY-NC 4.0 国际许可协议
