HarmonyOS NEXT 实战：Canvas 绘制幸运大转盘抽奖应用

包名：com.example.myapplication
API版本：HarmonyOS NEXT (API 23+)
开发工具：DevEco Studio

---

一、前言：为什么要做抽奖转盘？

在各类营销活动、年会抽奖、课堂互动场景中，抽奖转盘是最常见的互动形式之一。作为一名鸿蒙开发者，我一直想深入研究 Canvas 绑制技术，而抽奖转盘正好是一个绝佳的练手项目——它涉及：

• Canvas 2D 绑制：扇形、渐变、阴影、文字旋转
• 动画系统：减速运动、定时器控制
• 状态管理：旋转状态、结果展示、历史记录
• 用户交互：自定义选项、弹层编辑

本文将详细记录从设计到实现的完整过程，希望能帮助正在学习鸿蒙 Canvas 开发的同学少走弯路。

---

二、功能设计

2.1 核心功能

功能	说明
转盘绘制	8 格彩色扇形，Canvas 绑制
抽奖动画	减速旋转，自然停止
结果展示	动画结束后弹出中奖结果
自定义选项	用户可编辑8个奖项内容
历史记录	保存最近50条抽奖记录

2.2 技术选型

• Canvas 组件：鸿蒙提供的 CanvasRenderingContext2D API，与 Web Canvas 高度兼容
• 定时器动画：使用 setInterval 控制帧更新，模拟物理减速
• 状态驱动 UI：@State 装饰器管理全部状态，声明式渲染

2.3 UI 设计稿

┌─────────────────────────────┐
│  🎡 幸运大转盘    [✏️ 编辑] │  标题栏
├─────────────────────────────┤
│                             │
│        ┌─────────┐          │
│        │   🔻    │          │  指针
│        └─────────┘          │
│      ╭─────────────╮        │
│     ╱   一等奖    ╲       │
│    │   二等奖      三等奖   │  转盘
│    │   再接       好运     │
│     ╲   再厉    鼓励奖  ╱       │
│      ╰─────────────╯        │
│                             │
│       [🎯 抽奖]             │  按钮
│                             │
│   🎉 恭喜您获得             │
│       一等奖                │  结果
│                             │
│   📋 抽奖记录               │
│   #01 🎯 一等奖             │  历史
│   #02 🎯 三等奖             │
└─────────────────────────────┘

---

三、项目初始化

3.1 创建项目

打开 DevEco Studio，选择 Empty Ability 模板：

• 项目名称：MyApplication
• Bundle Name：com.example.myapplication
• Compile SDK：API 23（HarmonyOS NEXT）
• Model：Stage 模型

3.2 项目结构

MyApplication/
├── AppScope/
│   ├── app.json5                 # 应用配置
│   └── resources/base/
│       └── element/string.json   # 全局字符串
├── entry/
│   └── src/main/
│       ├── ets/
│       │   ├── entryability/
│       │   │   └── EntryAbility.ets
│       │   └── pages/
│       │       └── Index.ets     # 主页面（核心代码）
│       ├── resources/
│       │   └── base/element/
│       │       └── string.json   # 模块字符串
│       └── module.json5
└── build-profile.json5

---

四、核心代码实现

4.1 状态变量定义

@Entry
@Component
struct LuckySpinWheel {
  // 转盘选项
  @State items: string[] = [...DEFAULT_ITEMS]

  // 旋转角度（弧度）
  @State wheelAngle: number = 0

  // 是否正在旋转
  @State isSpinning: boolean = false

  // 抽奖结果
  @State result: string = ''
  @State showResult: boolean = false

  // 历史记录
  @State history: string[] = []

  // 编辑器状态
  @State showEditor: boolean = false
  @State editText: string = ''

  // Canvas 上下文
  private canvasCtx: CanvasRenderingContext2D = new CanvasRenderingContext2D()

  // 定时器 ID
  private spinTimerId: number = -1

  // 常量配置
  private readonly CANVAS_SIZE: number = 310
  private readonly CX: number = 155  // 圆心 X
  private readonly CY: number = 155  // 圆心 Y
  private readonly WHEEL_RADIUS: number = 138
  private readonly SEG_COUNT: number = 8
}

设计思路：

• wheelAngle：记录当前转盘旋转角度，范围 [0, 2π)
• isSpinning：防止重复点击，控制按钮状态
• history：使用数组存储历史记录，新记录插入头部

4.2 配色方案

// 转盘配色（8 种鲜艳颜色交替）
const SEGMENT_COLORS: string[] = [
  '#FF6B6B', '#FFB347', '#4ECDC4', '#45B7D1',
  '#96CEB4', '#FFEAA7', '#DDA0DD', '#98D8C8'
]

// 对应的文字颜色（浅色背景用深字，深色背景用浅字）
const SEGMENT_TEXT_COLORS: string[] = [
  '#FFFFFF', '#FFFFFF', '#FFFFFF', '#FFFFFF',
  '#333333', '#333333', '#333333', '#333333'
]

// 默认奖项
const DEFAULT_ITEMS: string[] = [
  '一等奖', '二等奖', '三等奖', '幸运奖',
  '再接再厉', '好运', '鼓励奖', '参与奖'
]

配色技巧：

• 使用高饱和度颜色，视觉效果更醒目
• 前4个是深色背景配白字，后4个是浅色背景配深字
• 保证文字可读性的同时保持美观

---

五、Canvas 绑制详解

5.1 Canvas 组件初始化

Canvas(this.canvasCtx)
  .width(this.CANVAS_SIZE)
  .height(this.CANVAS_SIZE)
  .onReady(() => {
    this.drawWheel()
  })
  .margin({ top: 5 })

关键点：

• onReady：Canvas 准备就绪后回调，此时可以开始绑制
• CanvasRenderingContext2D：2D 绑制上下文，API 与 Web Canvas 一致

5.2 绘制转盘主体

drawWheel(): void {
  const ctx: CanvasRenderingContext2D = this.canvasCtx
  const cx: number = this.CX
  const cy: number = this.CY
  const r: number = this.WHEEL_RADIUS
  const n: number = this.SEG_COUNT
  const segAng: number = this.segAngle  // 每格角度 = 2π/8
  const angle: number = this.wheelAngle

  // 清空画布
  ctx.clearRect(0, 0, this.CANVAS_SIZE, this.CANVAS_SIZE)

  // 1. 绘制外圈阴影
  ctx.beginPath()
  ctx.arc(cx, cy, r + 4, 0, Math.PI * 2)
  ctx.shadowColor = 'rgba(0,0,0,0.15)'
  ctx.shadowBlur = 12
  ctx.fillStyle = '#FFFFFF'
  ctx.fill()
  ctx.shadowBlur = 0

  // 2. 绘制每一格扇形
  for (let i = 0; i < n; i++) {
    const start: number = angle + i * segAng
    const end: number = start + segAng
    const colorIdx: number = i % SEGMENT_COLORS.length

    // 绘制扇形
    ctx.beginPath()
    ctx.moveTo(cx, cy)
    ctx.arc(cx, cy, r, start, end)
    ctx.closePath()
    ctx.fillStyle = SEGMENT_COLORS[colorIdx]
    ctx.fill()
    ctx.strokeStyle = '#FFFFFF'
    ctx.lineWidth = 2
    ctx.stroke()

    // 3. 绘制文字标签
    ctx.save()
    ctx.translate(cx, cy)
    ctx.rotate(start + segAng / 2)
    ctx.textAlign = 'right'
    ctx.textBaseline = 'middle'
    ctx.font = '15px HarmonyOS Sans'
    ctx.fillStyle = SEGMENT_TEXT_COLORS[colorIdx]

    const label: string = this.items[i] || ''
    const displayText: string = label.length > 6
      ? label.slice(0, 5) + '…'
      : label
    ctx.fillText(displayText, r - 14, 0)
    ctx.restore()
  }

  // ... 继续绘制中心圆和指针
}

绘制步骤解析：

步骤	操作	说明
1	clearRect	清空上一帧内容
2	arc + shadowBlur	绘制外圈白色底座 + 阴影
3	循环绘制8个扇形	使用不同颜色填充
4	文字旋转	translate + rotate 让文字沿半径方向

扇形绘制原理：

ctx.moveTo(cx, cy)        // 移动到圆心
ctx.arc(cx, cy, r, start, end)  // 画圆弧
ctx.closePath()           // 自动连接回圆心，形成扇形

5.3 绘制中心圆

// 径向渐变
const grad: CanvasGradient = ctx.createRadialGradient(cx, cy, 0, cx, cy, 24)
grad.addColorStop(0, '#FFFFFF')
grad.addColorStop(1, '#F0F0F0')

ctx.beginPath()
ctx.arc(cx, cy, 24, 0, Math.PI * 2)
ctx.fillStyle = grad
ctx.fill()
ctx.strokeStyle = '#E0E0E0'
ctx.lineWidth = 2
ctx.stroke()

// 中心文字
ctx.fillStyle = '#FF6B35'
ctx.font = 'bold 14px HarmonyOS Sans'
ctx.textAlign = 'center'
ctx.textBaseline = 'middle'
ctx.fillText('LUCKY', cx, cy - 1)

渐变效果：

• createRadialGradient(x0, y0, r0, x1, y1, r1)：创建径向渐变
• 从圆心白色（#FFFFFF）渐变到边缘浅灰（#F0F0F0）
• 比纯色更有立体感

5.4 绘制指针

const px: number = cx
const py: number = cy - r - 8  // 在转盘上方

ctx.save()
ctx.shadowColor = 'rgba(0,0,0,0.2)'
ctx.shadowBlur = 6

// 指针三角形
ctx.beginPath()
ctx.moveTo(px, py - 16)      // 顶部尖角
ctx.lineTo(px - 12, py + 4)  // 左下
ctx.lineTo(px + 12, py + 4)  // 右下
ctx.closePath()
ctx.fillStyle = '#FF6B35'
ctx.fill()
ctx.strokeStyle = '#E05A2A'
ctx.lineWidth = 1.5
ctx.stroke()

ctx.shadowBlur = 0
ctx.restore()

// 指针小圆装饰
ctx.beginPath()
ctx.arc(px, py - 8, 4, 0, Math.PI * 2)
ctx.fillStyle = '#FF6B35'
ctx.fill()

指针设计：

• 位于转盘正上方（固定不动）
• 三角形指向下方
• 带阴影增加立体感
• 小圆装饰让指针更有设计感

---

六、旋转动画实现

6.1 动画原理

转盘旋转采用物理减速模型：

1. 给定初始角速度 velocity
2. 每帧更新角度 angle += velocity
3. 速度衰减 velocity *= decel
4. 当速度小于阈值时停止

6.2 核心代码

startSpin(): void {
  if (this.isSpinning) return  // 防止重复点击

  this.isSpinning = true
  this.showResult = false
  this.result = ''

  // 初始角速度：0.35 ~ 0.5 弧度/帧
  let velocity: number = 0.35 + Math.random() * 0.15

  // 衰减系数
  const decel: number = 0.978

  // 最小速度阈值
  const minVelocity: number = 0.002

  // 定时器：每 20ms 一帧
  this.spinTimerId = setInterval(() => {
    // 更新角度
    this.wheelAngle = (this.wheelAngle + velocity) % (Math.PI * 2)

    // 速度衰减
    velocity *= decel

    // 重绘转盘
    this.drawWheel()

    // 判断是否停止
    if (velocity < minVelocity) {
      this.stopSpin()
      this.determineResult()
    }
  }, 20)  // 20ms ≈ 50 FPS
}

参数调优经验：

参数	初始值	效果
velocity	0.35~0.5	随机化让每次结果不可预测
decel	0.978	衰减太快停得太快，太慢等太久
minVelocity	0.002	阈值越小停止越精确
帧间隔	20ms	接近 50FPS，流畅且不过度消耗性能

6.3 停止与清理

stopSpin(): void {
  this.isSpinning = false
  if (this.spinTimerId !== -1) {
    clearInterval(this.spinTimerId)
    this.spinTimerId = -1
  }
}

生命周期管理：

aboutToDisappear(): void {
  this.stopSpin()  // 页面销毁时清理定时器
}

---

七、结果判定算法

7.1 问题分析

指针固定在正上方（Canvas 坐标系中的 -π/2 位置），转盘旋转后，如何判断指针指向哪一格？

7.2 算法实现

determineResult(): void {
  // 指针在正上方（Canvas 坐标系中为 -π/2）
  const pointerAngle: number = -Math.PI / 2

  // 计算指针相对于转盘的位置
  let raw: number = (pointerAngle - this.wheelAngle) / this.segAngle

  // 取模到 [0, SEG_COUNT)
  let idx: number = ((raw % this.SEG_COUNT) + this.SEG_COUNT) % this.SEG_COUNT
  idx = Math.floor(idx)

  // 获取对应奖项
  const prize: string = this.items[idx] || '未知'
  this.result = prize
  this.showResult = true

  // 添加到历史记录（最新的在最前面）
  this.history = [prize, ...this.history].slice(0, 50)
}

算法解析：

假设转盘顺时针旋转了 wheelAngle 弧度：

1. pointerAngle - this.wheelAngle：指针相对于转盘的角度
2. 除以 segAngle：转换为"第几格"（可能是小数或负数）
3. 取模：确保结果在 [0, 8) 范围内
4. 向下取整：得到最终索引

为什么需要 + this.SEG_COUNT？

因为 JavaScript 的 % 运算可能得到负数（如 -3 % 8 = -3），加一个周期再取模确保结果为正。

---

八、自定义选项功能

8.1 打开编辑器

openEditor(): void {
  this.editText = this.items.join('\n')  // 数组转文本
  this.showEditor = true
}

8.2 保存编辑

saveItems(): void {
  // 分割、去空格、过滤空行
  const lines: string[] = this.editText
    .split('\n')
    .map(s => s.trim())
    .filter(s => s.length > 0)

  // 至少 2 项
  if (lines.length < 2) {
    return
  }

  // 最多 8 项，不足补默认
  const newItems: string[] = lines.slice(0, 8)
  while (newItems.length < 8) {
    newItems.push(DEFAULT_ITEMS[newItems.length % DEFAULT_ITEMS.length])
  }

  this.items = newItems
  this.showEditor = false
  this.wheelAngle = 0
  this.showResult = false
  this.drawWheel()
}

8.3 编辑器 UI

if (this.showEditor) {
  Column() {
    Column() {
      Text('✏️ 自定义选项')
        .fontSize(20)
        .fontWeight(FontWeight.Bold)

      Text('每行一项，最多 8 项，最少 2 项')
        .fontSize(13)
        .fontColor('#999999')

      TextArea({ text: this.editText })
        .height(200)
        .backgroundColor('#F9F9F9')
        .onChange((val: string) => { this.editText = val })

      Row() {
        Button('取消')
          .onClick(() => { this.showEditor = false })

        Button('保存')
          .backgroundColor('#FF6B35')
          .onClick(() => { this.saveItems() })
      }
    }
    .padding(20)
    .backgroundColor('#FFFFFF')
    .borderRadius(20)
  }
  .width('100%')
  .height('100%')
  .backgroundColor('#80000000')  // 半透明遮罩
}

---

九、历史记录功能

9.1 数据结构

@State history: string[] = []  // 最新记录在数组头部

9.2 添加记录

this.history = [prize, ...this.history].slice(0, 50)

技巧：

• [prize, ...this.history]：将新记录插入数组头部
• .slice(0, 50)：最多保留50条，防止内存无限增长

9.3 显示记录

if (this.history.length > 0) {
  Column() {
    Row() {
      Text('📋 抽奖记录')
      Blank()
      Text('清空')
        .fontColor('#FF6B35')
        .onClick(() => { this.history = [] })
    }

    ForEach(
      this.history.slice(0, 6),  // 只显示最近6条
      (item: string, idx: number) => {
        Row() {
          Text(`#${(idx + 1).toString().padStart(2, '0')}`)
          Text('🎯')
          Text(item)
        }
      }
    )
  }
}

---

十、完整 UI 布局

10.1 主界面

build() {
  Stack() {
    // 主界面（可滚动）
    Scroll() {
      Column() {
        // 标题栏
        Row() {
          Text('🎡 幸运大转盘')
            .fontSize(24)
            .fontWeight(FontWeight.Bold)
          Blank()
          Button('✏️ 编辑')
            .onClick(() => { this.openEditor() })
        }

        // Canvas 转盘
        Canvas(this.canvasCtx)
          .width(this.CANVAS_SIZE)
          .height(this.CANVAS_SIZE)
          .onReady(() => { this.drawWheel() })

        // 抽奖按钮
        Button(this.isSpinning ? '🎡 抽奖中...' : '🎯 抽奖')
          .width(200)
          .height(54)
          .backgroundColor(this.isSpinning ? '#CCCCCC' : '#FF6B35')
          .enabled(!this.isSpinning)
          .onClick(() => { this.startSpin() })

        // 结果展示
        if (this.showResult) {
          Column() {
            Text('🎉 恭喜您获得')
            Text(this.result)
              .fontSize(32)
              .fontColor('#FF6B35')
          }
        }

        // 历史记录
        if (this.history.length > 0) {
          Column() {
            Text('📋 抽奖记录')
            ForEach(this.history.slice(0, 6), ...)
          }
        }
      }
    }
    .backgroundColor('#FFF8E7')

    // 编辑弹层（覆盖在主界面上）
    if (this.showEditor) {
      Column() {
        // 弹层内容
      }
      .backgroundColor('#80000000')
    }
  }
}

10.2 布局技巧

技术	用途
Stack	层叠布局，弹层覆盖主界面
Scroll	内容超出屏幕时可滚动
Blank	占位符，实现左右布局
if 条件渲染	动态显示结果和历史

---

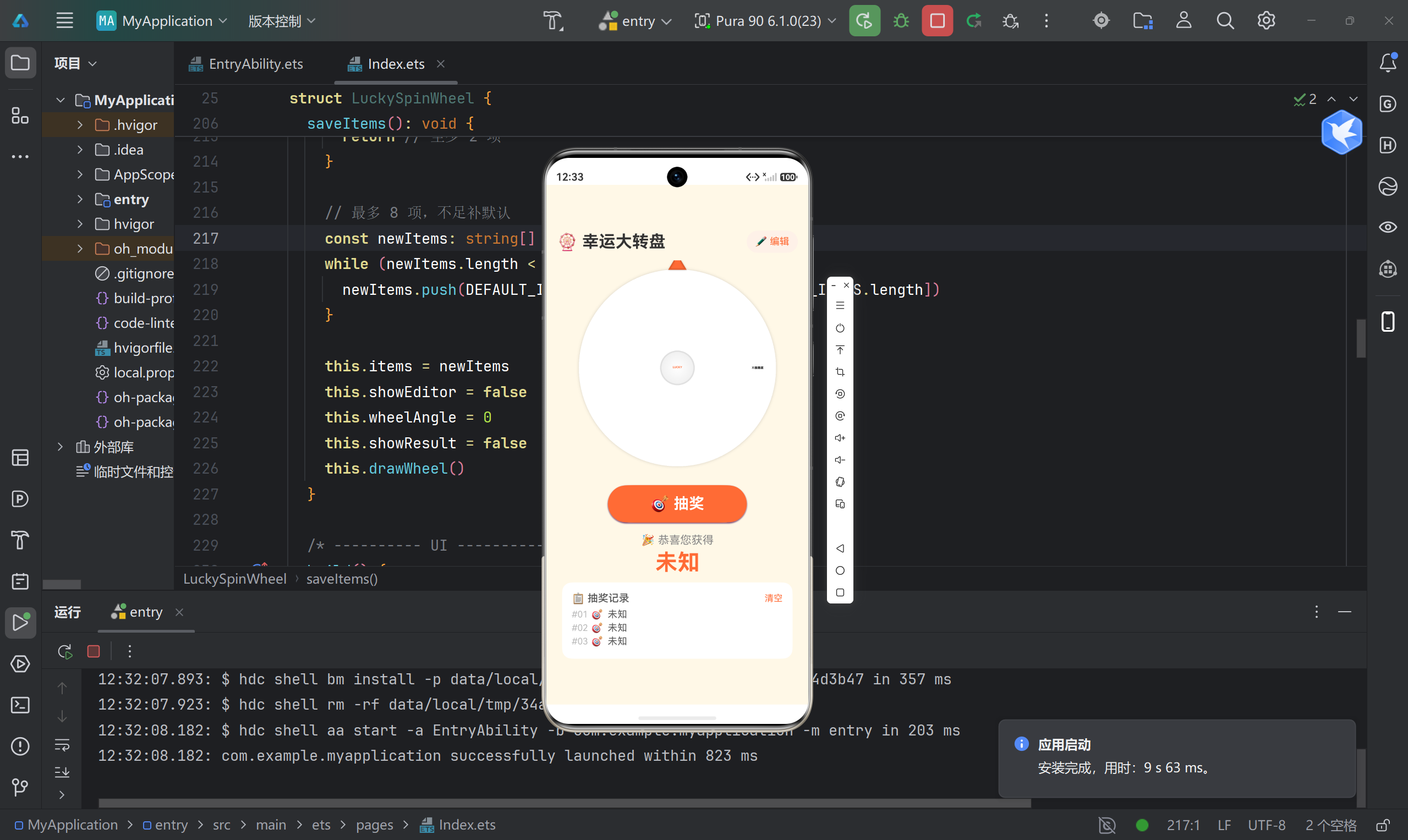

十一、运行效果

十二、踩坑记录

12.1 踩坑一：Canvas 绑制时机

问题：在 aboutToAppear 中调用 drawWheel() 报错，提示 Canvas 未初始化。

原因：Canvas 组件此时还未完成初始化，canvasCtx 不可用。

解决：使用 onReady 回调：

Canvas(this.canvasCtx)
  .onReady(() => {
    this.drawWheel()
  })

12.2 踩坑二：定时器未清理

问题：快速点击返回键退出页面，再次进入时转盘自动旋转。

原因：setInterval 的定时器没有被清理，继续在后台执行。

解决：

aboutToDisappear(): void {
  this.stopSpin()  // 页面销毁时清理定时器
}

12.3 踩坑三：文字截断问题

问题：奖项名称过长时，文字超出扇形区域。

解决：手动截断文字：

const displayText: string = label.length > 6
  ? label.slice(0, 5) + '…'
  : label

12.4 踩坑四：结果判定错误

问题：指针指向的格子与实际结果不一致。

原因：取模运算结果为负数，导致索引错误。

解决：修正取模逻辑：

let idx: number = ((raw % this.SEG_COUNT) + this.SEG_COUNT) % this.SEG_COUNT

12.5 踩坑五：重复点击

问题：快速多次点击"抽奖"按钮，导致多个定时器同时运行。

解决：添加状态判断：

startSpin(): void {
  if (this.isSpinning) return  // 正在旋转则忽略
  this.isSpinning = true
  // ...
}

---

十三、优化建议

13.1 性能优化

1. requestAnimationFrame：替代 setInterval，与屏幕刷新率同步
2. 离屏 Canvas：预渲染转盘静态部分，减少重绘开销
3. 节流防抖：限制 Canvas 重绘频率

13.2 功能扩展

1. 音效：旋转时播放音效，增强沉浸感
2. 粒子效果：中奖时播放烟花动画
3. 概率配置：后台设置各奖项中奖概率
4. 分享功能：将结果分享到社交平台

13.3 安全增强

1. 加密结果：防止前端篡改中奖结果
2. 服务端验证：关键业务由服务端判定
3. 日志记录：完整记录抽奖行为

---

十四、总结

14.1 技术要点回顾

知识点	应用场景
Canvas 绑制	转盘扇形、指针、文字
径向渐变	中心圆立体效果
坐标变换	文字旋转 translate + rotate
定时器动画	减速旋转效果
状态管理	@State 驱动 UI 更新
条件渲染	结果展示、历史记录、编辑弹层

14.2 项目亮点

• ✅ 完整的 Canvas 2D 绑制实践
• ✅ 流畅的减速动画效果
• ✅ 精确的结果判定算法
• ✅ 可自定义奖项内容
• ✅ 历史记录持久化
• ✅ 美观的 UI 设计

14.3 代码统计

• 核心代码：约 350 行（Index.ets 单文件）
• Canvas 绘制：约 100 行
• 动画逻辑：约 50 行
• UI 布局：约 200 行

---

十五、源码附录

完整代码已包含在项目中，关键文件：

entry/src/main/ets/pages/Index.ets    # 主页面（全部逻辑）
entry/src/main/resources/base/element/string.json  # 字符串资源
AppScope/app.json5                    # 应用配置

---
