第2.4篇：涂鸦画布进阶——像素级导出与图片处理

难度：⭐⭐⭐ 高级 | 前置知识：2.3 Canvas 自由涂鸦 | 涉及源文件：products/default/src/main/ets/components/CreationComponents.ets

---

一、引言

在 2.3 节中，我们使用 Circle 组件 实现了自由涂鸦画布，用户的手指轨迹被记录为一个个点（DoodlePoint），并实时渲染为圆形笔触。然而，要让这些涂鸦真正"走出画布"——导出为 PNG 图片、传递给 AI 生成动画——我们需要一套纯代码级别的像素级导出方案。

HarmonyOS 的 Canvas 组件虽然提供了 CanvasRenderingContext2D 标准绘制 API，但在某些场景下——例如本项目的"非 Canvas 纯 ArkUI 组件方案"——我们并没有使用传统的 Canvas 绘制，而是用 Circle 组件堆叠出涂鸦效果。这意味着不能直接调用 Canvas.toDataURL() 来导出。

解决方案：手动构建像素数据（ArrayBuffer），使用 @kit.ImageKit 创建像素图，再通过 ImagePacker 打包为 PNG 文件。

本文将深入剖析这一过程的每个环节。

---

二、导出流程总览

FreeDoodleComponent 的导出流程如下：

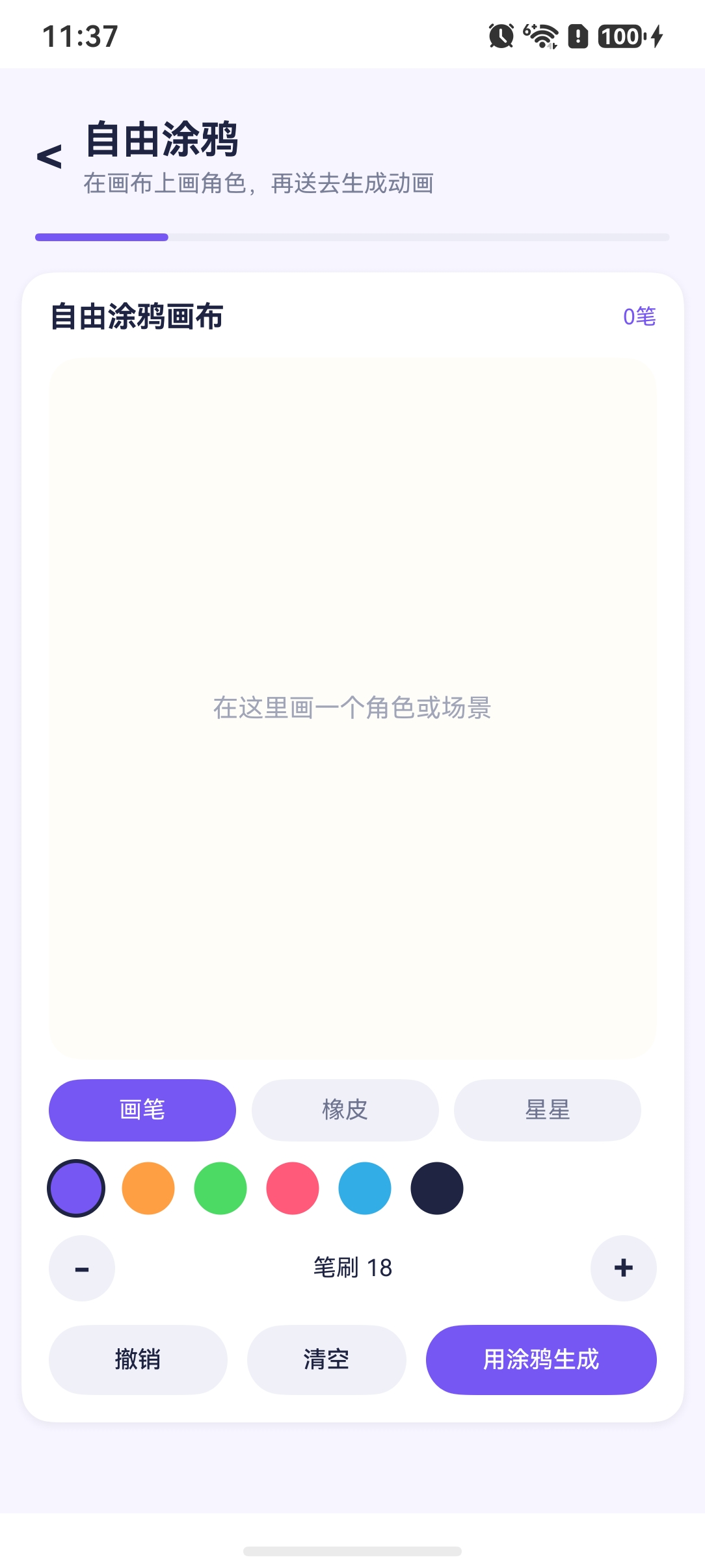

用户点击"用涂鸦生成" → useDoodle()
  → exportToImage()
    → 创建 ArrayBuffer（720 × canvasHeight × 4）
    → 填充背景色（fillBackground）
    → 遍历所有 DoodlePoint，绘制圆形笔触（drawCircle）
    → 创建 PixelMap（image.createPixelMap）
    → 使用 ImagePacker 打包为 PNG 字节流（packer.packing）
    → 写入文件（fileIo.writeSync）
    → 释放资源（pixelMap.release / packer.release）
    → 返回文件 URI
  → Router 跳转到 RecognitionWaitingPage

---

三、核心方法详解

3.1 exportToImage：导出入口

private async exportToImage(): Promise<string> {
  const context = getContext(this) as common.UIAbilityContext;
  const path = context.filesDir + '/doodle_' + Date.now().toString() + '.png';
  const width = 720;
  const height = this.canvasHeight;
  const buffer = new ArrayBuffer(width * height * 4);
  const pixels = new Uint8Array(buffer);
  this.fillBackground(pixels, width, height, this.parseHexColor(this.canvasBackground));
  this.points.forEach((point: DoodlePoint) => {
    this.drawCircle(pixels, width, height, point);
  });
  const pixelMap = await image.createPixelMap(buffer, {
    size: { width: width, height: height },
    pixelFormat: image.PixelMapFormat.RGBA_8888,
    editable: true
  });
  const packer = image.createImagePacker();
  const packedBuffer = await packer.packing(pixelMap, {
    format: 'image/png',
    quality: 100
  });
  const file = fileIo.openSync(path, fileIo.OpenMode.CREATE | fileIo.OpenMode.READ_WRITE);
  try {
    fileIo.writeSync(file.fd, packedBuffer);
  } finally {
    fileIo.closeSync(file);
    pixelMap.release();
    packer.release();
  }
  return 'file://' + path;
}

关键步骤拆解：

1. 文件路径生成：使用 context.filesDir 获取应用沙箱目录，追加时间戳文件名，避免重复。
2. 像素缓冲区分配：new ArrayBuffer(width * height * 4) —— 每个像素 RGBA 四个字节，乘 4。
3. 像素数据操作：通过 Uint8Array 视图操作二进制数据。
4. PixelMap 创建：image.createPixelMap(buffer, options) 将原始字节数组转换为 HarmonyOS 图像对象。
5. PNG 打包：image.createImagePacker() 创建打包器，packer.packing() 编码为 PNG 格式。
6. 文件写入：使用 fileIo 同步 API 写入。
7. 资源释放：finally 块确保 closeSync、release() 被调用，防止内存泄漏。

3.2 fillBackground：背景填充

private fillBackground(pixels: Uint8Array, width: number, height: number, color: RgbaColor): void {
  for (let y = 0; y < height; y++) {
    for (let x = 0; x < width; x++) {
      this.writePixel(pixels, (y * width + x) * 4, color);
    }
  }
}

这是一个双层循环扫描线算法：

• 外层循环遍历每一行（y 轴）
• 内层循环遍历每一列（x 轴）
• (y * width + x) * 4 计算出像素在 ArrayBuffer 中的偏移量
• writePixel 将 RGBA 四字节写入对应位置

算法复杂度为 O(width × height)。对于 720×360 的画布，需要写入约 100 万个像素，在 ArkTS 中性能可以接受。

3.3 drawCircle：像素级圆形绘制

private drawCircle(pixels: Uint8Array, width: number, height: number, point: DoodlePoint): void {
  const color = this.parseHexColor(point.color);
  const radius = Math.max(1, Math.round(point.size / 2));
  const centerX = Math.max(0, Math.min(width - 1, Math.round(point.x)));
  const centerY = Math.max(0, Math.min(height - 1, Math.round(point.y)));
  const left = Math.max(0, centerX - radius);
  const right = Math.min(width - 1, centerX + radius);
  const top = Math.max(0, centerY - radius);
  const bottom = Math.min(height - 1, centerY + radius);
  const radiusSquare = radius * radius;
  for (let y = top; y <= bottom; y++) {
    for (let x = left; x <= right; x++) {
      const dx = x - centerX;
      const dy = y - centerY;
      if (dx * dx + dy * dy <= radiusSquare) {
        this.writePixel(pixels, (y * width + x) * 4, color);
      }
    }
  }
}

这里实现了一个基于距离检测的圆形绘制算法，本质上是最朴素的"中点圆算法"思路：

算法原理：

1. 计算圆的外接矩形边界（left/right/top/bottom），裁剪到画布范围内，避免越界写入。
2. 遍历外接矩形内的每个像素。
3. 计算该像素与圆心的距离平方（dx² + dy²），与半径平方（radiusSquare）比较。
4. 若 dx² + dy² <= radiusSquare，说明该像素在圆内，填充颜色。

为什么不用 Bresenham 圆算法？Bresenham 适合描边圆（只画边界点），而我们需要实心圆，且允许笔触重叠。距离检测法虽然计算量稍大，但实现简单、正确性高，适用于涂鸦场景。

边界裁剪的重要性：centerX、centerY 通过 Math.max(0, Math.min(...)) 确保圆心在画布内；外接矩形边界同样做了裁剪，防止 Uint8Array 越界访问导致崩溃。

3.4 parseHexColor：十六进制颜色解析

private parseHexColor(hex: string): RgbaColor {
  const normalized = hex.startsWith('#') ? hex.substring(1) : hex;
  const value = Number.parseInt(normalized.length === 6 ? normalized : 'FFFFFF', 16);
  return {
    red: (value >> 16) & 255,
    green: (value >> 8) & 255,
    blue: value & 255,
    alpha: 255
  };
}

颜色解析通过位运算完成：

1. 去除可选的 # 前缀
2. 校验长度（若不符则使用默认值 FFFFFF）
3. parseInt(hex, 16) 将六位十六进制字符串转为整数
4. 用移位和掩码提取 R/G/B 分量：
   • >> 16 取高 8 位 → Red
   • >> 8 取中间 8 位 → Green
   • & 255 取低 8 位 → Blue
5. Alpha 固定为 255（完全不透明）

3.5 writePixel：单像素写入

private writePixel(pixels: Uint8Array, offset: number, color: RgbaColor): void {
  pixels[offset] = color.red;
  pixels[offset + 1] = color.green;
  pixels[offset + 2] = color.blue;
  pixels[offset + 3] = color.alpha;
}

这是最底层的写入函数，直接操作 ArrayBuffer。RGBA 8888 格式的排列顺序为 Red → Green → Blue → Alpha，每个通道 8 位（0-255）。

---

四、导出后跳转：useDoodle 方法

private async useDoodle() {
  if (this.points.length === 0) {
    this.noticeText = '请先在画布上涂鸦';
    return;
  }
  try {
    this.generationProgress = 92;
    this.noticeText = '正在导出涂鸦图片';
    const imageUri = await this.exportToImage();
    this.generationProgress = 100;
    this.noticeText = '自由涂鸦已导出，即将生成动画';
    this.getUIContext().getRouter().pushUrl({
      url: 'pages/RecognitionWaitingPage',
      params: {
        source: '自由涂鸦',
        workSource: 'doodle',
        prompt: '把这张儿童涂鸦变成温暖的短动画，保留粗笔触和明亮色块',
        imageUri: imageUri,
        coverUri: imageUri
      }
    });
  } catch (error) {
    this.noticeText = '涂鸦导出失败，请重试';
  }
}

逻辑要点：

• 导出前检查涂鸦是否为空
• 通过 @Link generationProgress 通知父组件进度变更
• 导出成功后通过 Router.pushUrl 跳转到生成等待页
• 将 imageUri 和 coverUri 都设为导出的图片 URI
• try-catch 兜底异常，防止应用崩溃

---

五、资源释放的重要性

在 exportToImage 的 finally 块中：

fileIo.closeSync(file);
pixelMap.release();
packer.release();

这三个释放操作缺一不可：

资源	释放方式	后果若不释放
文件描述符	fileIo.closeSync	文件句柄泄漏，多次导出后无法写入
PixelMap	pixelMap.release()	图像缓冲区内存泄漏
ImagePacker	packer.release()	编码器资源泄漏

HarmonyOS 的 @kit.ImageKit 采用了引用计数式资源管理，手动调用 release() 是防止内存泄漏的关键。

---

六、性能优化思考

6.1 当前方案的局限

• 全像素遍历：每次导出遍历所有像素（720×360 ≈ 26 万像素），涂鸦点数越多，drawCircle 的绘制量也越大。
• ArrayBuffer 分配：每次导出都 new ArrayBuffer，产生 GC 压力。

6.2 优化方向

1. 增量导出：只将新增的涂鸦点绘制到已有 PixelMap 上，而非每次都重建。
2. 区域检测：仅在有笔触变化的部分区域重绘。
3. 使用 Canvas 替代：如果改用 Canvas API，可利用 GPU 加速渲染和导出。

不过对于儿童涂鸦应用而言，单次导出耗时通常在毫秒级，当前方案足够实用。

---

七、总结

本文介绍了 HarmonyOS 上不使用 Canvas API、而通过 ArrayBuffer + PixelMap + ImagePacker 实现像素级图片导出的完整方案：

环节	关键技术	对应 API
像素缓冲区	ArrayBuffer + Uint8Array	new ArrayBuffer(size)
背景填充	双层扫描线	fillBackground()
圆形绘制	距离检测法（中点圆算法）	drawCircle()
颜色解析	位运算提取 RGB	parseHexColor()
创建像素图	Raw 数据转 PixelMap	image.createPixelMap()
PNG 编码	ImagePacker 打包	image.createImagePacker()
文件写入	沙箱目录 + fileIo	fileIo.writeSync()
资源释放	手动释放	.release()
页面跳转	Router	router.pushUrl()

这套方案的核心价值在于：当你使用非 Canvas 的 ArkUI 组件构建图形界面时，仍然可以通过手动构建像素数据来实现图片导出。这不仅适用于涂鸦应用，也适用于任何需要将 UI 内容转为位图文件的场景。

---

动手挑战：尝试在 exportToImage 中加入透明度支持（当前 Alpha 固定 255），或扩展 drawCircle 支持抗锯齿边缘。
