📖 引言

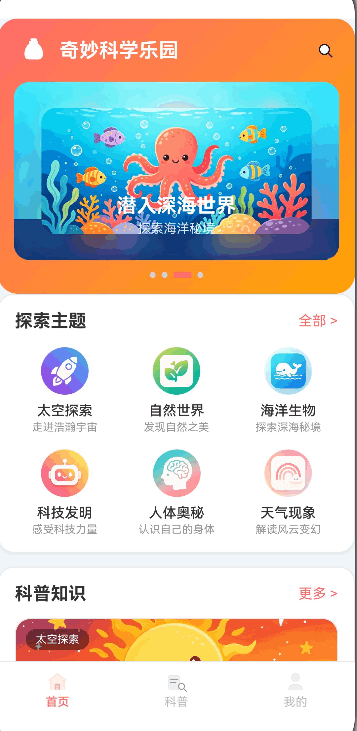

这是"奇妙科学乐园"项目中最复杂的一次UI改造工程。在项目初期快速开发阶段，为了追求开发效率，页面中大量使用了emoji字符作为图标（如用"🔐"代替锁图标、用"📭"代替空状态图标）。随着项目进入QA验收阶段，emoji图标在真机上的表现参差不齐——不同厂商设备的emoji渲染风格差异巨大，部分低版本系统甚至无法正确显示最新emoji。更严重的是，emoji无法通过 fillColor 进行动态着色，在深色背景上可读性极差。

本文将完整记录这次全量Icon替换工程的全过程：从问题分析、方案设计、28个SVG图标的手工设计、15个文件40+处代码修改，到 icon_logo SVG无效属性修复、icon_search 颜色方案调整等真实踩坑经验。这是一篇纯粹的"工程实战"文章。

---

🎯 学习目标

完成本文后,你将能够:

• ✅ 理解emoji图标在HarmonyOS真机上的渲染问题和局限性
• ✅ 掌握SVG图标的设计规范：viewBox、fill/stroke、currentColor关键字
• ✅ 使用 fillColor 属性实现SVG图标的动态着色
• ✅ 处理SVG资源与JPG/PNG资源共存时的命名冲突
• ✅ 系统性地完成全量Icon替换工程，确保零遗漏

---

💡 需求分析

改造前的问题清单

问题类型	具体表现	影响范围
渲染不一致	不同设备emoji风格差异大（苹果/华为/小米各有风格）	全局15个文件
无法着色	emoji是预渲染位图，无法通过fillColor改变颜色	深色渐变头部、夜间模式
尺寸不可控	emoji在不同字号下对齐方式不统一	列表项、导航栏
低版本兼容	部分新emoji（如🔐）在旧系统上显示为方框	Android 7.0以下设备
视觉不专业	emoji风格与精心设计的UI不搭配，降低应用品质感	用户第一印象

28个SVG图标设计清单

序号	文件名	用途	使用场景
1	icon_logo.svg	品牌Logo	首页头部、启动页
2	icon_search.svg	搜索	首页头部、科普列表搜索栏
3	icon_back.svg	返回	详情页导航栏
4	icon_home.svg	首页	底部TabBar
5	icon_tab_topics.svg	科普Tab	底部TabBar
6	icon_profile.svg	我的	底部TabBar、个人中心头像
7	icon_eye_care.svg	护眼模式	家长控制页
8	icon_parent.svg	家长控制	个人中心菜单
9	icon_history.svg	浏览历史	个人中心菜单、家长控制页
10	icon_stats.svg	统计	家长控制页使用统计
11	icon_moon.svg	月亮/夜间	家长控制就寝模式、设置页深色模式
12	icon_settings.svg	设置	个人中心菜单、科普列表头部
13	icon_checkin.svg	打卡	个人中心菜单
14	icon_quiz.svg	问答	个人中心菜单、问答页
15	icon_lab.svg	实验室	个人中心菜单
16	icon_favorite.svg	收藏	个人中心菜单、收藏页空状态
17	icon_wrong.svg	错题	个人中心菜单
18	icon_theme.svg	主题	个人中心菜单
19	icon_help.svg	帮助	个人中心菜单
20	icon_trophy.svg	奖杯	成就页、问答结果页
21	icon_star.svg	星星	成就页、设置页评分
22	icon_lock.svg	锁定	成就页未解锁、设置页隐私政策
23	icon_empty.svg	空状态	多页面空数据/错误态
24	icon_notify.svg	通知	设置页
25	icon_font.svg	字体	设置页
26	icon_delete.svg	删除	设置页清除缓存
27	icon_download.svg	下载	设置页离线管理
28	icon_agreement.svg	协议	设置页用户协议

涉及修改的文件范围

需要修改的文件（15个）：

pages/（8个页面文件）
├── Index.ets          ← 替换emoji: icon_logo, icon_search
├── Topics.ets         ← 替换emoji: icon_search, icon_settings, icon_empty
├── TopicDetail.ets    ← 替换emoji: icon_back, icon_speak, icon_read,
│                          icon_sparkle, icon_lightbulb, icon_book, icon_collect, icon_empty
├── Quiz.ets           ← 替换emoji: icon_quiz, icon_trophy, icon_empty, icon_lightbulb
├── Profile.ets        ← 替换emoji: icon_lock, icon_trophy（10+处菜单图标引用）
├── Achievement.ets    ← 替换emoji: icon_trophy, icon_star
├── Settings.ets       ← 替换emoji: 7个设置项图标
├── ParentControl.ets  ← 替换emoji: icon_eye_care, icon_moon, icon_stats, icon_history

components/（4个组件文件）
├── base/AppBar.ets    ← 替换emoji: 返回箭头
├── base/EmptyState.ets ← 替换emoji: 空状态图标
├── base/ListItem.ets  ← 替换emoji: 列表项图标
└── common/FunFactCard.ets ← 替换emoji: 灯泡图标

resources/（资源文件）
└── base/media/        ← 新增28个.svg文件

---

🛠️ 核心实现

步骤1: SVG图标设计规范制定

功能说明

在开始设计SVG图标之前，必须制定统一的设计规范，确保28个图标的视觉一致性。规范包括画布尺寸、描边粗细、圆角风格、颜色方案四个维度。

完整代码

<!-- SVG图标设计规范 -->

<!-- 规范1: 统一画布尺寸 -->
<!-- 所有图标使用 48x48 viewBox -->
<svg xmlns="http://www.w3.org/2000/svg" viewBox="0 0 48 48" width="48" height="48">

<!-- 规范2: 描边风格 -->
<!-- 线条类图标使用 stroke="currentColor" + fill="none" -->
<!-- currentColor 使图标继承父元素的文字颜色 -->
<circle cx="22" cy="22" r="12" fill="none" stroke="currentColor" stroke-width="3" stroke-linecap="round"/>

<!-- 规范3: 填充风格 -->
<!-- 面积类图标使用 fill + opacity 实现柔和感 -->
<circle cx="24" cy="24" r="8" fill="#4ecdc4" opacity="0.2"/>

<!-- 规范4: 无外部属性 -->
<!-- 不使用 width/height 属性（由容器控制） -->
<!-- 不使用 class/id 等HTML属性（HarmonyOS不支持） -->

代码解析

1. viewBox与尺寸的统一

<!-- ✅ 正确：48x48标准画布，留足内边距 -->
<svg xmlns="http://www.w3.org/2000/svg" viewBox="0 0 48 48" width="48" height="48">
  <!-- 图形绘制区域在 8~40 范围内，留出4px内边距 -->

<!-- ❌ 错误：不同图标使用不同画布尺寸 -->
<svg xmlns="http://www.w3.org/2000/svg" viewBox="0 0 24 24">  <!-- 太小 -->
<svg xmlns="http://www.w3.org/2000/svg" viewBox="0 0 100 100">  <!-- 太大 -->

原理/说明:

• viewBox="0 0 48 48" 定义了SVG的逻辑坐标系
• 实际渲染尺寸由ArkUI的 .width() 和 .height() 控制
• 48x48是平衡了细节表现力和文件大小的最佳实践
• 图形绘制区域建议在8~40范围内，四周留出内边距避免裁切

2. currentColor关键字的使用

<!-- icon_search.svg：使用currentColor -->
<svg xmlns="http://www.w3.org/2000/svg" viewBox="0 0 48 48" width="48" height="48">
  <circle cx="22" cy="22" r="12" fill="none" stroke="currentColor" stroke-width="3" stroke-linecap="round"/>
  <line x1="31" y1="31" x2="40" y2="40" stroke="currentColor" stroke-width="3" stroke-linecap="round"/>
</svg>

<!-- ArkTS中通过fillColor动态着色 -->
Image($r('app.media.icon_search'))
    .width(20)
    .height(20)
    .fillColor(ThemeColors.TEXT_WHITE);  // 搜索图标变白色

原理/说明:

• SVG中的 currentColor 会继承CSS/ArkUI的 color 属性
• 在ArkUI中，fillColor 属性会替换SVG中的 currentColor 和 fill 值
• 这使得同一个SVG图标可以在不同场景下显示不同颜色

---

步骤2: icon_logo SVG无效属性修复

功能说明

品牌Logo图标 icon_logo.svg 在设计时使用了 fill 属性为烧瓶图形指定颜色，但在ArkUI中通过 fillColor(ThemeColors.TEXT_WHITE) 着色时，Logo变成了纯白色方块，失去了所有细节。这是SVG填充属性与 fillColor 冲突的典型问题。

问题SVG源码

<!-- icon_logo.svg：原始版本（有问题） -->
<svg xmlns="http://www.w3.org/2000/svg" viewBox="0 0 48 48" width="48" height="48">
  <!-- 儿童科学乐园品牌logo：简洁烧瓶 -->
  <rect x="19" y="6" width="10" height="4" rx="2"/>
  <path d="M17 10 L17 14 Q10 20 10 30 Q10 38 18 38 L30 38 Q38 38 38 30 Q38 20 31 14 L31 10 Z"/>
  <circle cx="22" cy="26" r="3" opacity="0.4"/>
  <circle cx="30" cy="30" r="2" opacity="0.3"/>
  <circle cx="26" cy="20" r="1.5" opacity="0.35"/>
</svg>

代码解析

1. 问题根因分析

fillColor的作用机制：

fillColor('#ffffff')
  │
  ├─ 替换所有 fill="currentColor" 的元素 → 白色
  ├─ 替换所有 fill="指定颜色" 的元素   → 也变白色！
  ├─ 不影响 stroke 属性
  └─ 不影响 opacity 属性

原始Logo的问题：
  <rect ... />           ← 默认fill为black，被fillColor替换为white
  <path ... />           ← 默认fill为black，被fillColor替换为white
  <circle ... opacity="0.4"/>  ← 默认fill为black + opacity=0.4
  <circle ... opacity="0.3"/>  ← 默认fill为black + opacity=0.3

当fillColor='#ffffff'时：
  整个烧瓶变成白色，气泡也变成白色
  → 在白色背景上完全不可见！

2. 解决方案：不使用fillColor，直接设计带颜色的SVG

<!-- ✅ 正确方案：Logo SVG不使用fillColor着色 -->
<!-- 直接在SVG内部指定颜色，不依赖fillColor -->

<!-- 方案A：固定颜色的Logo（推荐） -->
<svg xmlns="http://www.w3.org/2000/svg" viewBox="0 0 48 48" width="48" height="48">
  <rect x="19" y="6" width="10" height="4" rx="2" fill="#ffffff"/>
  <path d="M17 10 L17 14 Q10 20 10 30 Q10 38 18 38 L30 38 Q38 38 38 30 Q38 20 31 14 L31 10 Z" fill="#ffffff" opacity="0.9"/>
  <circle cx="22" cy="26" r="3" fill="rgba(255,255,255,0.4)"/>
  <circle cx="30" cy="30" r="2" fill="rgba(255,255,255,0.3)"/>
  <circle cx="26" cy="20" r="1.5" fill="rgba(255,255,255,0.35)"/>
</svg>

<!-- ArkTS中不调用fillColor -->
Image($r('app.media.icon_logo'))
    .width(32)
    .height(32)
    .objectFit(ImageFit.Contain)
    // 不调用 .fillColor()，让SVG内部颜色生效

3. 设计两套Logo应对不同背景

实际项目中的做法：

┌──────────────────────────────────────┐
│  深色背景（渐变头部）                    │
│  使用 icon_logo_white.svg             │
│  内部fill="#ffffff"，不调fillColor     │
├──────────────────────────────────────┤
│  浅色背景（设置页、关于页）              │
│  使用 icon_logo_dark.svg              │
│  内部fill="#333333"，不调fillColor     │
└──────────────────────────────────────┘

或者更简单的做法：
  Logo始终在深色渐变背景上使用 → 只需白色版本

---

步骤3: icon_search 颜色方案调整

功能说明

搜索图标 icon_search.svg 在不同页面有不同使用场景：首页头部需要白色（深色渐变背景上），科普列表页搜索栏需要灰色（浅色背景上），空状态页需要浅灰。这要求SVG图标本身不硬编码颜色，完全依赖 fillColor 动态着色。

完整代码

<!-- icon_search.svg：最终版本 -->
<svg xmlns="http://www.w3.org/2000/svg" viewBox="0 0 48 48" width="48" height="48">
  <!-- 搜索：圆润放大镜 -->
  <!-- 使用 stroke="currentColor" 确保fillColor可以着色 -->
  <circle cx="22" cy="22" r="12" fill="none" stroke="currentColor" stroke-width="3" stroke-linecap="round"/>
  <line x1="31" y1="31" x2="40" y2="40" stroke="currentColor" stroke-width="3" stroke-linecap="round"/>
</svg>

各页面使用方式

// 场景1：首页头部（深色渐变背景，白色图标）
// pages/Index.ets
Image($r('app.media.icon_search'))
    .width(20)
    .height(20)
    .objectFit(ImageFit.Contain)
    .fillColor(ThemeColors.TEXT_WHITE);  // 白色

// 场景2：科普列表搜索栏（浅灰背景，深色图标）
// pages/Topics.ets
Image($r('app.media.icon_search'))
    .width(16)
    .height(16)
    // 不调用fillColor，使用SVG默认的currentColor（继承文字颜色）

// 场景3：空状态搜索结果（浅色背景，浅灰图标）
// pages/Topics.ets
Image($r('app.media.icon_search'))
    .width(48)
    .height(48)
    .fillColor(ThemeColors.TEXT_SECONDARY);  // 浅灰色

代码解析

1. stroke vs fill的选择

<!-- ✅ 正确：线条类图标使用stroke -->
<!-- 搜索图标本质是线条（圆环+直线），用stroke更清晰 -->
<circle ... fill="none" stroke="currentColor" stroke-width="3" stroke-linecap="round"/>

<!-- ❌ 错误：用fill画线条图标，边缘会模糊 -->
<circle ... fill="currentColor"/>  <!-- 变成实心圆 -->

原理/说明:

• 线条类图标（搜索、箭头、返回等）使用 stroke + fill="none"
• 面积类图标（星星、锁、眼睛等）使用 fill
• stroke-linecap="round" 让线条末端圆润，视觉更柔和
• stroke-width="3" 在48x48画布上提供适中的线条粗细

---

步骤4: 15个文件40+处代码修改

功能说明

这是整个替换工程中最耗时、最容易出错的环节。需要在15个文件中逐一定位emoji使用位置，替换为SVG图标引用，并根据背景色设置正确的 fillColor。

核心修改模式

模式1: Text emoji → Image SVG

// ❌ 修改前：使用emoji字符
Text('📭')
    .fontSize(64);

// ✅ 修改后：使用SVG图标
Image($r('app.media.icon_empty'))
    .width(64)
    .height(64)
    .objectFit(ImageFit.Contain)
    .fillColor(ThemeColors.TEXT_SECONDARY);

模式2: 内联emoji → Image组件

// ❌ 修改前：在Row中内联使用emoji
Row() {
    Text(this.currentQuestion.icon)  // emoji字符
        .fontSize(24)
        .margin({ right: 8 });
    Text(this.currentQuestion.categoryName)
}

// ✅ 修改后：替换为Image组件
Row() {
    Image($r('app.media.icon_lightbulb'))
        .width(18)
        .height(18)
        .objectFit(ImageFit.Contain)
        .fillColor(ThemeColors.PRIMARY)
        .margin({ right: 6 });
    Text(this.currentQuestion.categoryName)
}

模式3: EmptyState组件的icon属性类型变更

// ❌ 修改前：icon接收emoji字符串
@Component
export struct EmptyState {
    icon: ResourceStr = '📭';  // 默认值是emoji
    build() {
        Image(this.icon)  // Image可以渲染emoji字符串
    }
}

// ✅ 修改后：icon接收Resource资源引用
@Component
export struct EmptyState {
    icon: ResourceStr = $r('app.media.icon_empty');  // 默认值改为SVG
    build() {
        Image(this.icon)
            .objectFit(ImageFit.Contain)  // 确保SVG正确缩放
            .fillColor(ThemeColors.TEXT_SECONDARY);
    }
}

按文件的修改清单

// ==================== pages/Index.ets ====================
// 修改1: Logo图标
// Text('🔬') → Image($r('app.media.icon_logo')).fillColor(ThemeColors.TEXT_WHITE)

// 修改2: 搜索图标
// Text('🔍') → Image($r('app.media.icon_search')).fillColor(ThemeColors.TEXT_WHITE)

// 修改3: 错误态空状态图标
// Text('📭') → Image($r('app.media.icon_empty')).fillColor(ThemeColors.TEXT_SECONDARY)

// ==================== pages/Topics.ets ====================
// 修改4: 搜索栏图标
// Text('🔍') → Image($r('app.media.icon_search'))

// 修改5: 设置齿轮图标
// Text('⚙️') → Image($r('app.media.icon_settings')).fillColor('#333')

// 修改6: 错误态空状态图标
// Text('📭') → Image($r('app.media.icon_empty')).fillColor(ThemeColors.TEXT_SECONDARY)

// 修改7: 搜索无结果图标
// Text('🔍') → Image($r('app.media.icon_search')).fillColor(ThemeColors.TEXT_SECONDARY)

// ==================== pages/TopicDetail.ets ====================
// 修改8: 返回箭头
// Text('←') → Image($r('app.media.icon_back')).fillColor(ThemeColors.TEXT_WHITE)

// 修改9: 朗读图标
// Text('🔊') → Image($r('app.media.icon_speak')).fillColor(ThemeColors.TEXT_WHITE)

// 修改10: 阅读量图标
// Text('📖') → Image($r('app.media.icon_read')).fillColor('#999')

// 修改11: 演示动画标题图标
// Text('✨') → Image($r('app.media.icon_sparkle')).fillColor(ThemeColors.TEXT_PRIMARY)

// 修改12: "你知道吗"标题图标
// Text('💡') → Image($r('app.media.icon_lightbulb')).fillColor(ThemeColors.TEXT_PRIMARY)

// 修改13: 朗读按钮图标
// Text('📖') → Image($r('app.media.icon_book')).fillColor(ThemeColors.TEXT_WHITE)

// 修改14: 收藏按钮图标
// Text('❤️') → Image($r('app.media.icon_collect'))

// 修改15: 文章不存在空状态图标
// Text('📭') → Image($r('app.media.icon_empty')).fillColor(ThemeColors.TEXT_SECONDARY)

// ==================== pages/Quiz.ets ====================
// 修改16: 问答页标题图标
// Text('🧪') → Image($r('app.media.icon_quiz'))

// 修改17: 答题反馈图标（正确）
// Text('🎉') → Image($r('app.media.icon_trophy')).fillColor(ThemeColors.SUCCESS)

// 修改18: 答题反馈图标（错误）
// Text('😔') → Image($r('app.media.icon_empty')).fillColor(ThemeColors.PRIMARY)

// 修改19: 答题解析图标
// Text('💡') → Image($r('app.media.icon_lightbulb'))

// 修改20: 关闭按钮
// Text('✕') → 保留（✕不是emoji，是Unicode字符，可安全使用）

// ==================== pages/Profile.ets ====================
// 修改21: 头像图标
// Text('🧑‍🔬') → Image($r('app.media.icon_profile'))

// 修改22: 成就徽章标题图标
// Text('🏆') → Image($r('app.media.icon_trophy'))

// 修改23-32: 10个菜单项图标
// Text('✅') → Image($r('app.media.icon_checkin'))
// Text('🧪') → Image($r('app.media.icon_quiz'))
// Text('🔬') → Image($r('app.media.icon_lab'))
// Text('❤️') → Image($r('app.media.icon_favorite'))
// Text('📋') → Image($r('app.media.icon_history'))
// Text('❌') → Image($r('app.media.icon_wrong'))
// Text('⚙️') → Image($r('app.media.icon_settings'))
// Text('👨‍👩‍👧') → Image($r('app.media.icon_parent'))
// Text('🎨') → Image($r('app.media.icon_theme'))
// Text('❓') → Image($r('app.media.icon_help'))

// 修改33: "更多等你"占位图标
// Text('🔒') → Image($r('app.media.icon_lock'))

// ==================== pages/Achievement.ets ====================
// 修改34: 成就数量图标
// Text('🏆') → Image($r('app.media.icon_trophy'))

// 修改35: 完成率图标
// Text('⭐') → Image($r('app.media.icon_star'))

// ==================== pages/Settings.ets ====================
// 修改36: 通知设置图标
// Text('🔔') → Image($r('app.media.icon_notify'))

// 修改37: 深色模式图标
// Text('🌙') → Image($r('app.media.icon_moon'))

// 修改38: 字体大小图标
// Text('🔤') → Image($r('app.media.icon_font'))

// 修改39: 清除缓存图标
// Text('🗑️') → Image($r('app.media.icon_delete'))

// 修改40: 离线管理图标
// Text('📥') → Image($r('app.media.icon_download'))

// 修改41: 用户协议图标
// Text('📄') → Image($r('app.media.icon_agreement'))

// 修改42: 隐私政策图标
// Text('🔒') → Image($r('app.media.icon_lock'))

// 修改43: 给我们评分图标
// Text('⭐') → Image($r('app.media.icon_star'))

// 修改44: 意见反馈图标
// Text('💬') → Image($r('app.media.icon_feedback'))

// ==================== pages/ParentControl.ets ====================
// 修改45: 使用时长图标
// Text('⏱️') → Image($r('app.media.icon_history'))

// 修改46: 护眼模式图标
// Text('👁️') → Image($r('app.media.icon_eye_care'))

// 修改47: 就寝模式图标
// Text('🌙') → Image($r('app.media.icon_moon'))

// 修改48: 使用统计图标
// Text('📊') → Image($r('app.media.icon_stats'))

---

步骤5: 资源冲突解决——SVG与JPG/PNG共存

功能说明

项目中部分图标使用了JPG/PNG格式（如分类图片 cat_nature.jpg、徽章图片 badge_body_explorer.jpg、TabBar图标 tab_home_active.jpg），新增SVG图标后需要确保资源引用不冲突。HarmonyOS的资源系统通过文件名区分资源，同名不同后缀的文件会生成不同的资源ID。

代码解析

1. 同名不同格式的资源共存

resources/base/media/ 目录结构：

# SVG图标（新增，用于着色场景）
icon_search.svg          → $r('app.media.icon_search')
icon_star.svg            → $r('app.media.icon_star')
icon_empty.svg           → $r('app.media.icon_empty')

# JPG/PNG图片（原有，用于不需要着色的场景）
icon_filter.jpg          → $r('app.media.icon_filter')  // 注意：没有同名SVG
tab_home_active.jpg      → $r('app.media.tab_home_active')
tab_home_inactive.jpg    → $r('app.media.tab_home_inactive')
badge_body_explorer.jpg  → $r('app.media.badge_body_explorer')

规则/建议:

• SVG图标文件名以 icon_ 为前缀，与内容图片区分
• TabBar图标保持JPG格式（有active/inactive两套，不需要动态着色）
• 徽章图片保持JPG格式（是真实照片，不是矢量图标）
• 分类封面图保持JPG格式（是真实摄影图）

2. fillColor只对SVG有效

// ✅ 正确：SVG图标可以使用fillColor动态着色
Image($r('app.media.icon_search'))   // icon_search.svg
    .fillColor(ThemeColors.TEXT_WHITE);  // 着色生效

// ⚠️ 注意：JPG/PNG图片的fillColor无效
Image($r('app.media.icon_filter'))   // icon_filter.jpg
    .fillColor(ThemeColors.TEXT_WHITE);  // 着色不生效，JPG不支持

// 规则：需要动态着色的场景 → 必须使用SVG
//       不需要着色的场景   → JPG/PNG均可

---

步骤6: fillColor动态着色的完整模式

功能说明

fillColor 是ArkUI中Image组件的属性，用于替换SVG中的颜色。理解其工作机制是正确使用SVG图标的关键。

完整代码

// 模式1：纯色填充（最常用）
Image($r('app.media.icon_back'))
    .width(20)
    .height(20)
    .objectFit(ImageFit.Contain)
    .fillColor(ThemeColors.TEXT_WHITE);  // 白色

// 模式2：不设置fillColor（使用SVG内部默认颜色）
Image($r('app.media.icon_eye_care'))
    .width(22)
    .height(22)
    .objectFit(ImageFit.Contain);
// SVG内部定义了 fill="#4ecdc4"，直接使用内部颜色

// 模式3：条件着色（根据状态切换颜色）
Image($r('app.media.icon_collect'))
    .width(16)
    .height(16)
    .fillColor(this.isFavorite
        ? ThemeColors.PRIMARY     // 收藏状态：主题色
        : '#cccccc');             // 未收藏：灰色

// 模式4：Logo特殊处理（不使用fillColor）
Image($r('app.media.icon_logo'))
    .width(32)
    .height(32)
    .objectFit(ImageFit.Contain);
// Logo SVG内部有复杂的颜色搭配，不使用fillColor

fillColor工作机制

fillColor的替换规则：

SVG源文件中：
  fill="currentColor"  → 被fillColor替换 ✅
  fill="#ff6b6b"       → 被fillColor替换 ✅
  fill="none"          → 不被替换，保持透明 ✅
  stroke="currentColor" → 被fillColor替换 ✅
  stroke="#333"         → 被fillColor替换 ✅
  opacity="0.4"        → 不受影响，保持原值 ✅

因此设计SVG时：
  - 需要动态着色的部分 → 使用 fill="currentColor" 或具体颜色
  - 不需要着色的部分   → 使用 fill="none"
  - 半透明效果         → 使用 opacity 属性

---

⚠️ 常见问题与解决方案

问题1: SVG图标在Previewer中显示但真机不显示

现象:
DevEco Studio Previewer中SVG图标正常显示，但安装到真机后图标消失或显示为空白。

原因:
SVG文件中使用了HarmonyOS不支持的SVG属性（如 class、id、style、xlink:href 等）。

错误代码:

<!-- ❌ 错误：使用了不支持的属性 -->
<svg xmlns="http://www.w3.org/2000/svg" viewBox="0 0 48 48">
  <g class="icon-group" id="search-icon">
    <circle cx="22" cy="22" r="12" style="fill:none;stroke:currentColor"/>
  </g>
</svg>

正确代码:

<!-- ✅ 正确：只使用基础SVG属性 -->
<svg xmlns="http://www.w3.org/2000/svg" viewBox="0 0 48 48" width="48" height="48">
  <circle cx="22" cy="22" r="12" fill="none" stroke="currentColor" stroke-width="3" stroke-linecap="round"/>
  <line x1="31" y1="31" x2="40" y2="40" stroke="currentColor" stroke-width="3" stroke-linecap="round"/>
</svg>

规则/建议:

• HarmonyOS的SVG渲染引擎支持SVG 1.1的子集
• 只使用基础属性：fill、stroke、stroke-width、opacity、viewBox
• 不使用：class、id、style、transform、xlink:href、<use>、<defs>、<clipPath>

---

问题2: fillColor设置后SVG变成纯色方块

现象:
给一个多色SVG设置 fillColor('#ff0000') 后，整个图标变成红色方块，失去了所有细节。

原因:
SVG中所有元素的 fill 属性（包括本应透明的部分）都被 fillColor 替换为同一颜色。

错误代码:

<!-- ❌ 错误：所有元素都有fill值，fillColor会全部替换 -->
<svg xmlns="http://www.w3.org/2000/svg" viewBox="0 0 48 48">
  <rect x="10" y="10" width="28" height="28" rx="4" fill="#333"/>  <!-- 背景矩形 -->
  <circle cx="24" cy="24" r="8" fill="#666"/>                         <!-- 内部圆形 -->
</svg>

正确代码:

<!-- ✅ 正确：需要保持透明的部分使用 fill="none" -->
<svg xmlns="http://www.w3.org/2000/svg" viewBox="0 0 48 48" width="48" height="48">
  <rect x="10" y="10" width="28" height="28" rx="4" fill="none" stroke="currentColor" stroke-width="2"/>
  <circle cx="24" cy="24" r="8" fill="currentColor" opacity="0.6"/>
</svg>

规则/建议:

• 不需要填充的区域必须显式设置 fill="none"
• Logo类多色图标不建议使用fillColor
• 功能性单色图标最适合fillColor动态着色

---

问题3: 批量替换时遗漏了某个文件中的emoji

现象:
替换完成后，某个二级页面的图标仍然是emoji样式，与其他页面风格不统一。

原因:
15个文件40+处修改，手动替换容易遗漏。

解决方案:

// 使用Grep全局搜索emoji字符，确保零遗漏
// 搜索模式：在.ets文件中搜索常见emoji
// '🔬' '🔍' '🔔' '⚙️' '💡' '❤️' '📋' '🧪' '🏆' '⭐'

// 也可以搜索Text组件中可能的emoji
// 搜索 pattern: Text\('[^\x00-\x7F]
// 这个正则匹配Text()中包含非ASCII字符的调用

规则/建议:

• 替换前先全局搜索，建立完整的替换清单
• 替换后再全局搜索一次，验证是否有遗漏
• 使用版本控制（git diff）逐文件检查修改

---

问题4: 图标尺寸在不同页面不统一

现象:
搜索图标在首页是20px，在科普列表是16px，在空状态是48px，视觉上大小差异太大。

原因:
不同开发者各自设置了图标尺寸，没有统一的尺寸规范。

正确代码:

// ✅ 正确：按使用场景统一图标尺寸

// 场景1：导航栏/标题栏图标 → 20-24px
Image($r('app.media.icon_search'))
    .width(20).height(20);

// 场景2：列表项/菜单项图标 → 22px
Image($r('app.media.icon_eye_care'))
    .width(22).height(22);

// 场景3：卡片标题图标 → 18px
Image($r('app.media.icon_sparkle'))
    .width(18).height(18);

// 场景4：空状态图标 → 48-64px
Image($r('app.media.icon_empty'))
    .width(48).height(48);

// 场景5：结果页/成就页大图标 → 64px
Image($r('app.media.icon_trophy'))
    .width(64).height(64);

// 场景6：页面头部装饰图标 → 36px
Image($r('app.media.icon_quiz'))
    .width(36).height(36);

规则/建议:

• 制定图标尺寸规范表，团队共享
• 同一场景下的图标尺寸保持一致
• 所有图标同时设置 .width() 和 .height()，保持1:1比例

---

问题5: 新增SVG文件后构建报"资源未找到"

现象:
新增 icon_stats.svg 到 resources/base/media/ 目录后，编译报错 Resource not found: app.media.icon_stats。

原因:
HarmonyOS的资源系统需要在构建时重新生成资源索引，新增文件后需要清理构建缓存。

解决方案:

# 方法1：在DevEco Studio中清理构建缓存
# 菜单：Build → Clean Project
# 然后重新 Build → Rebuild Project

# 方法2：手动删除构建缓存
# 删除 entry/.preview/ 目录
# 删除 build/ 目录
# 重新构建

规则/建议:

• 新增/删除/重命名资源文件后，必须Clean Project
• 资源文件名只能使用小写字母、数字、下划线
• 资源文件名不能以数字开头

---

📝 本章小结

核心知识点

本文详细讲解了全量Icon系统替换工程,主要包括:

1. SVG图标设计规范

• 统一48x48 viewBox画布尺寸
• 线条类使用 stroke="currentColor"，面积类使用 fill
• 不使用HarmonyOS不支持的SVG属性（class/id/style/transform）

2. fillColor动态着色机制

• fillColor 会替换SVG中所有的 fill 和 stroke 值
• fill="none" 的元素不会被替换
• Logo等多色图标不建议使用fillColor

3. 工程化替换流程

• 建立完整的替换清单（15个文件、48处修改）
• 按文件逐一修改，使用git diff验证
• 全局搜索确保零遗漏

---

最佳实践总结

✅ SVG图标标准模板

<svg xmlns="http://www.w3.org/2000/svg" viewBox="0 0 48 48" width="48" height="48">
  <!-- 使用 currentColor 实现动态着色 -->
  <circle cx="24" cy="24" r="12" fill="none" stroke="currentColor" stroke-width="3" stroke-linecap="round"/>
</svg>

✅ 图标使用标准写法

Image($r('app.media.icon_xxx'))
    .width(22)
    .height(22)
    .objectFit(ImageFit.Contain)
    .fillColor(ThemeColors.TEXT_PRIMARY);

✅ 资源文件命名规范

icon_功能名.svg     → 功能性SVG图标（可着色）
tab_xxx.jpg        → TabBar图标（active/inactive两套）
badge_xxx.jpg      → 成就徽章（真实图片）
cat_xxx.jpg        → 分类封面（真实图片）

---

下一步预告

在下一篇文章中,我们将:

• 🎨 回顾100篇技术解读文章的完整技术脉络
• 📚 总结9大分类的技术知识体系
• 🏷️ 展望HarmonyOS生态的未来发展方向和开发者成长路径

---

🔗 相关链接

• 项目源码: Atomgit仓库

---

💡 提示: 建议打开项目源码中 entry/src/main/resources/base/media/ 目录，查看28个SVG图标的实际源码，对照本文的设计规范理解每个图标的实现细节。
