一、技术前言

在智慧物业管理领域，安全巡检是保障建筑运行的第一道防线。从消防通道占用复查到配电间红外测温，从喷淋管网压力巡检到水泵启动试运行测试，每一项巡检任务都需要精确的流程管控、清晰的进度追踪和即时的异常告警能力。传统巡检应用往往面临三大痛点：取证影像模糊导致责任争议、告警铃声单一导致响应迟缓、巡检路径复杂导致界面交互割裂。

HarmonyOS ArkUI 框架以其声明式 UI 范式为这些问题提供了系统级的解决方案。ArkUI 基于 TypeScript 扩展的 ArkTS 语言，通过 @Component 装饰器封装可复用组件，通过 @State、@Observed 等状态管理装饰器实现数据驱动渲染，通过 @Builder 方法将复杂的 UI 结构拆分为可组合的构建块。这种架构天然适合巡检场景中"数据-视图-交互"紧耦合的需求。

本平台深度融合了 HarmonyOS 6.1.1 的三大前沿特性。Camera Kit 提供了 VideoSession 的 AUTO_FRAMING（影随人动）能力链——通过 isControlCenterSupported、getSupportedEffectTypes、enableControlCenter 三步实现巡检取景时人员始终居中；同时 PhotoSession 的手动对焦三接口 isFocusDistanceSupported、setFocusDistance、getFocusDistance 实现铭牌近拍到机房全景的精确对焦控制。Notification Kit 实现了沙箱自定义铃声链路——通过 buildWavBytes 生成正弦波 PCM 音频，写入 EL1 沙箱 filesDir，再以 'uri::' + fileUri.getUriFromPath(沙箱路径) 填入 NotificationRequest.sound，让不同等级告警拥有差异化铃声。Tabs 嵌套滚动 通过 nestedScroll(TabsNestedScrollMode) 让内层检查项列表滑到边缘后联动外层楼宇频道，实现巡检路径的自然流转。

二、整体架构流程图

整体架构以 Page1201 为根组件，采用 Stack 容器实现页面层叠：底层是 Column 纵向布局的头部 Banner + 内容区 + 底部 Tab 栏，顶层是全屏弹窗遮罩。内容区通过 currentTab 状态索引在 7 个 @Builder 方法间切换，每个 Tab 拥有完全独立的布局结构。四大特性（Camera Kit 影随人动、手动对焦、Tabs 嵌套滚动、Notification 沙箱铃声）分别挂载在相机、对焦、频道、告警四个 Tab 上，但它们的状态变量统一声明在组件顶层，实现跨 Tab 数据共享。

三、色彩体系设计

3.1 ColorPalette 接口定义

平台采用深色安全蓝灰主题，通过 ColorPalette 接口集中声明全部颜色字段：

interface ColorPalette {
  bg: string;      // 页面背景（安全蓝灰黑）
  card: string;    // 卡片底色（深蓝灰）
  title: string;   // 主标题（冷白）
  sub: string;     // 副标题（蓝灰）
  text3: string;   // 三级弱文本（暗蓝灰）
  orange: string;  // 警示橙（主色）
  orangeD: string; // 警示橙深色（渐变起点）
  blue: string;    // 信息蓝（电气 / 内层日志）
  green: string;   // 合格绿（消防 / 已生效）
  red: string;     // 警示红（失败 / 删除）
  line: string;    // 分割线
  tabOn: string;   // Tab 选中色
  mask: string;    // 弹窗遮罩
  onMain: string;  // 橙底文字色（深暖黑）
}

3.2 COLORS 常量逐色分析

const COLORS: ColorPalette = {
  bg: '#14171C',      // 极深蓝灰黑，模拟夜间巡检环境
  card: '#1E232B',    // 卡片底色，比背景略亮一档
  dark: '#283039',    // 次级容器底色（统计格 / 进度条底）
  title: '#EDF1F5',    // 冷白色标题，高对比度保证暗光可读
  sub: '#ADBAC7',     // 蓝灰副标题，层次柔和过渡
  text3: '#74818E',   // 暗蓝灰弱文本，辅助信息不抢视觉
  orange: '#FF8A2B',  // 警示橙主色，巡检进度的视觉锚点
  orangeD: '#E06A10', // 深橙渐变起点，头部Banner到背景的过渡
  blue: '#4E9BE3',    // 信息蓝，电气检查项与内层日志标识
  green: '#34C98A',   // 合格绿，已完成状态与读回校验通过
  red: '#E85555',     // 警示红，逾期任务与删除操作
  line: '#2A313A',    // 分割线，低对比度不干扰内容
  tabOn: '#FF8A2B',   // Tab 选中色与主色一致
  mask: 'rgba(0,0,0,0.6)', // 半透黑遮罩
  onMain: '#231507'   // 橙底深字，保证按钮文字对比度
};

色彩设计遵循"安全警示"原则：橙绿蓝红四色分别对应"巡检中/已合格/信息参考/危险警告"四种语义状态，使用户在深色环境下凭颜色即可快速识别任务优先级。头部 Banner 的 linearGradient 从 orangeD 到 bg 实现警示橙到蓝灰黑的自然过渡，底部 7 Tab 栏选中态使用 orange 高亮，未选中态使用 text3 暗蓝灰弱化。

四、Tab 元数据与辅助数据

4.1 底部导航 Tab 定义

const TAB_LIST: TabMeta[] = [
  { icon: '📋', label: '任务' },
  { icon: '📷', label: '相机' },
  { icon: '🎯', label: '对焦' },
  { icon: '🌀', label: '频道' },
  { icon: '📜', label: '日志' },
  { icon: '🚨', label: '告警' },
  { icon: '👤', label: '我的' }
];

7 个 Tab 单排排列，从任务管理到个人中心覆盖巡检全流程。每个 Tab 的图标与其功能语义紧密对应：📋 代表任务清单，📷 代表取证拍照，🎯 代表对焦精准，🌀 代表频道流转，📜 代表日志记录，🚨 代表告警上报，👤 代表巡检员中心。

4.2 Camera Kit 效果枚举

const EFFECT_INFOS: EffectInfo[] = [
  { type: 0, name: 'BEAUTY', desc: '美颜 · since 20' },
  { type: 1, name: 'PORTRAIT', desc: '人像 · since 20' },
  { type: 2, name: 'AUTO_FRAMING', desc: '影随人动 · 6.1.1 新增' }
];

三效果枚举展示了 ControlCenterEffectType 的完整谱系。BEAUTY 和 PORTRAIT 自 API 20 起就存在，AUTO_FRAMING 是 6.1.1 新增能力，本平台正是利用这一新特性实现巡检跟拍时人员始终居中。

4.3 对焦预设三档

const FOCUS_PRESETS: FocusPreset[] = [
  { label: '铭牌近拍', distance: 0.1, scene: '0.1 · 铭牌/序列号' },
  { label: '设备中距', distance: 0.5, scene: '0.5 · 配电柜整柜' },
  { label: '环境远距', distance: 0.9, scene: '0.9 · 机房全景' }
];

对焦距离值范围 0.0（最近）到 1.0（最远），三档预设覆盖巡检取证的三个典型景别：0.1 用于拍摄设备铭牌和出厂序列号，0.5 用于拍摄配电柜整体和管线走向，0.9 用于拍摄机房全景和疏散通道。

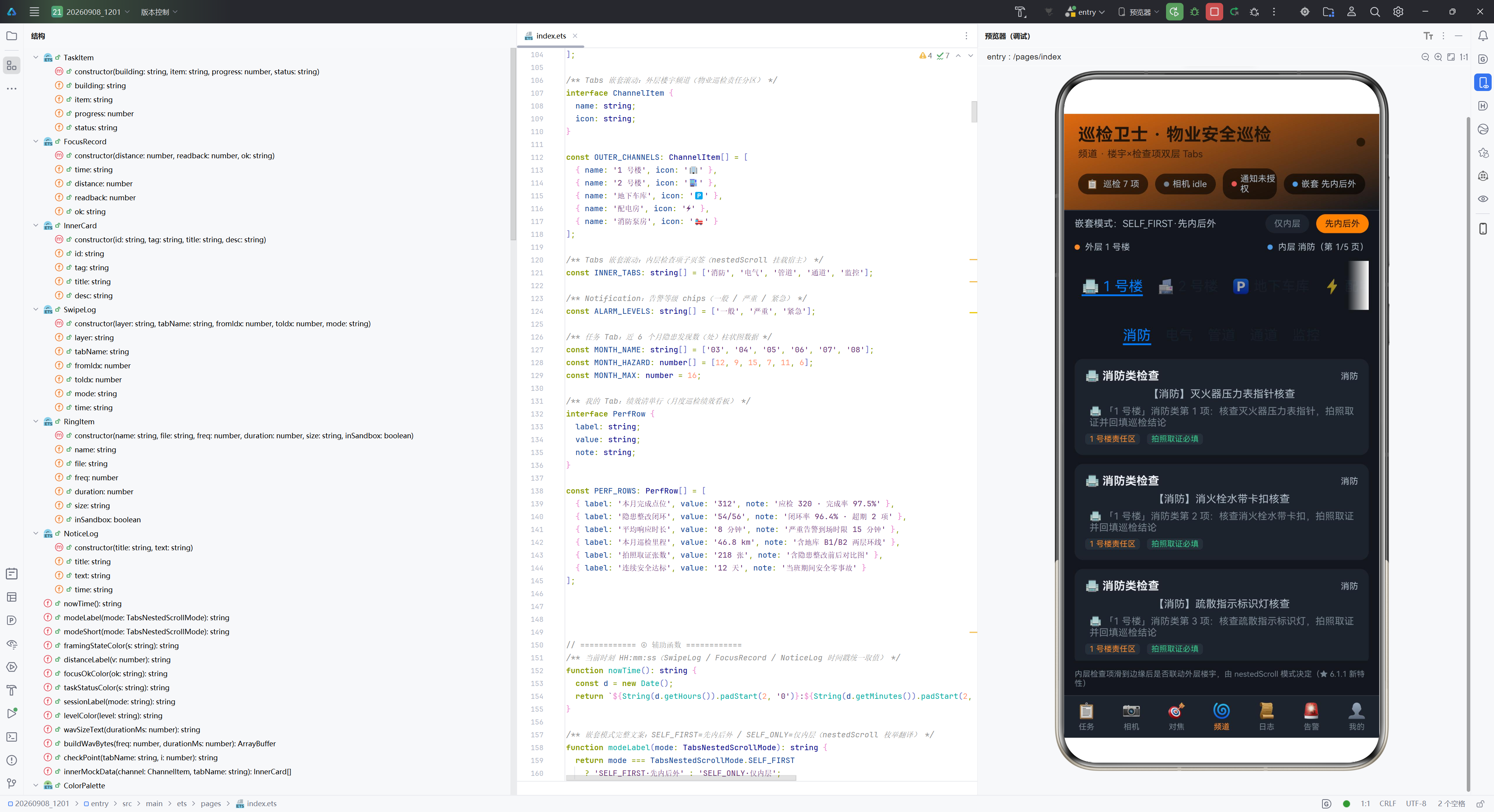

4.4 嵌套滚动频道数据

const OUTER_CHANNELS: ChannelItem[] = [
  { name: '1 号楼', icon: '🏢' },
  { name: '2 号楼', icon: '🏬' },
  { name: '地下车库', icon: '🅿️' },
  { name: '配电房', icon: '⚡' },
  { name: '消防泵房', icon: '🚒' }
];
const INNER_TABS: string[] = ['消防', '电气', '管道', '通道', '监控'];

外层 5 个楼宇频道代表物业巡检的责任分区，内层 5 个检查项类别覆盖消防、电气、管道、通道、监控五大专业领域。两层 Tabs 嵌套形成 25 个检查矩阵，每个矩阵下有 8 条检查卡片，共 200 个检查点位。

4.5 月度隐患柱状图数据

const MONTH_NAME: string[] = ['03', '04', '05', '06', '07', '08'];
const MONTH_HAZARD: number[] = [12, 9, 15, 7, 11, 6];
const MONTH_MAX: number = 16;

近 6 个月隐患发现数据呈下降趋势（15→7→6），反映巡检整改效果。满刻度 16 处用于柱高归一化换算，柱状图随呼吸动画在 ±6% 区间交替波动。

五、工具函数

5.1 时间戳生成

function nowTime(): string {
  const d = new Date();
  return `${String(d.getHours()).padStart(2, '0')}:${String(d.getMinutes()).padStart(2, '0')}:${String(d.getSeconds()).padStart(2, '0')}`;
}

nowTime 函数为 SwipeLog、FocusRecord、NoticeLog 三类时间线提供统一的时间戳格式化，使用 padStart(2, '0') 保证时分秒始终两位数，格式为 HH:mm:ss。

5.2 嵌套模式文案映射

function modeLabel(mode: TabsNestedScrollMode): string {
  return mode === TabsNestedScrollMode.SELF_FIRST
    ? 'SELF_FIRST·先内后外' : 'SELF_ONLY·仅内层';
}
function modeShort(mode: TabsNestedScrollMode): string {
  return mode === TabsNestedScrollMode.SELF_FIRST ? '先内后外' : '仅内层';
}

两个函数将 TabsNestedScrollMode 枚举翻译为中文文案。modeLabel 返回完整技术文案用于日志记录，modeShort 返回短文案用于头部状态胶囊和模式切换 chips。SELF_FIRST 模式下内层滑到边缘会接力触发外层切换，SELF_ONLY 模式下内层滑动不联动外层。

5.3 影随人动状态配色

function framingStateColor(s: string): string {
  if (s === '影随人动已启用') return COLORS.green;
  if (s === '控制中心不支持' || s === 'AUTO_FRAMING 未声明') return COLORS.blue;
  if (s.indexOf('失败') >= 0 || s.indexOf('被拒') >= 0 || s.indexOf('未就绪') >= 0) return COLORS.red;
  return COLORS.text3;
}

该函数将影随人动能力链的各阶段结果映射为颜色：已启用为合格绿（表示巡检跟拍已就位），能力不支持为信息蓝（设备限制非故障），失败/被拒为警示红（需要处理），未查询为暗蓝灰弱化。

5.4 任务状态配色

function taskStatusColor(s: string): string {
  if (s === '已完成') return COLORS.green;
  if (s === '进行中') return COLORS.orange;
  if (s === '待复查') return COLORS.blue;
  if (s === '已逾期') return COLORS.red;
  return COLORS.text3;
}

四种巡检任务状态对应四种颜色语义：已完成→合格绿、进行中→警示橙（正在执行）、待复查→信息蓝（需要复核）、已逾期→警示红（超时未完成）。

5.5 WAV 音频生成

function buildWavBytes(freq: number, durationMs: number): ArrayBuffer {
  const sampleRate = 44100;
  const numSamples = Math.floor(sampleRate * durationMs / 1000);
  const dataSize = numSamples * 2;
  const buf = new ArrayBuffer(44 + dataSize);
  const view = new DataView(buf);
  // ... 44 字节 WAV 头写入 ...
  for (let i = 0; i < numSamples; i++) {
    const t = i / sampleRate;
    const env = Math.min(1, i / (sampleRate * 0.02));       // 起音包络
    const decay = Math.max(0, 1 - t / (durationMs / 1000)); // 自然衰减
    view.setInt16(44 + i * 2, Math.round(Math.sin(2 * Math.PI * freq * t) * 0.5 * env * decay * 32767), true);
  }
  return buf;
}

buildWavBytes 是 Notification Kit 沙箱铃声链路的起点。它使用 DataView 手工构造 44 字节 WAV 文件头（RIFF/WAVE/fmt /data 四段），再按频率参数生成 16bit 单声道 PCM 采样数据。起音包络 env 在前 20ms 内从 0 线性升到 1 避免爆音，自然衰减 decay 从 1 线性降到 0 模拟铃声渐弱。

5.6 检查要点池

function checkPoint(tabName: string, i: number): string {
  const pool: string[] = tabName === '消防'
    ? ['灭火器压力表指针', '消火栓水带卡扣', '疏散指示标识灯', ...]
    : tabName === '电气'
      ? ['配电柜母排温度', '断路器接线端子', ...]
      : // ... 管道/通道/监控各有 8 项 ...
  return pool[Math.min(pool.length - 1, Math.max(0, i - 1))];
}

checkPoint 函数为嵌套频道的 5 类检查项各提供 8 个行业语义化检查要点，如消防类的"灭火器压力表指针"、电气类的"配电柜母排温度"等。通过 tabName 分发到对应池，再按 i 索引取出，保证检查卡片内容真实可信。

六、数据模型层

6.1 TaskItem 巡检任务模型

@Observed export class TaskItem {
  building: string;  // 楼宇 / 分区名
  item: string;      // 巡检项目名
  progress: number;  // 进度（0~100）
  status: string;    // 状态（已完成/进行中/待复查/已逾期）
  constructor(building: string, item: string, progress: number, status: string) {
    this.building = building; this.item = item;
    this.progress = progress; this.status = status;
  }
}

TaskItem 是任务 Tab 的核心实体，使用 @Observed 装饰器使其字段变化能被 UI 感知。7 条 Mock 数据覆盖了从 1 号楼消防通道复查到 5 号楼应急照明断电测试的典型巡检场景，状态涵盖已完成、进行中、待复查、已逾期四种，进度值从 0% 到 100% 不等。

6.2 FocusRecord 对焦记录模型

@Observed export class FocusRecord {
  time: string;      // 操作时间戳
  distance: number;  // 设置的对焦距离（0.0~1.0）
  readback: number;  // 读回值（-1 表示调用失败）
  ok: string;        // 校验结论（已生效/读回偏差/失败）
  constructor(distance: number, readback: number, ok: string) {
    this.time = nowTime(); this.distance = distance;
    this.readback = readback; this.ok = ok;
  }
}

FocusRecord 记录每次手动对焦操作的完整链路：设置值 → 读回值 → 校验结论。readback 为 -1 时表示 getFocusDistance 调用失败，ok 字段为"已生效"时表示差值 < 0.01，为"读回偏差"时表示差值超出阈值。初始注入了 3 条种子记录（0.9/0.5/0.1 三档各一条）。

6.3 InnerCard 检查项卡片模型

@Observed export class InnerCard {
  id: string;     // ForEach 键
  tag: string;    // 检查项类别名
  title: string;  // 检查点标题
  desc: string;   // 检查内容描述
}

InnerCard 是嵌套频道内层的列表条目，由 innerMockData 生成器批量创建，每个频道×检查项组合产生 8 条，内容包含楼宇名、检查类别、检查点标题和描述。

6.4 SwipeLog 翻页日志模型

@Observed export class SwipeLog {
  layer: string;    // '外层楼宇' / '内层检查项'
  tabName: string;  // 切换到的页签名
  fromIdx: number;  // 起始索引
  toIdx: number;    // 目标索引
  mode: string;     // 事发时的嵌套模式
  time: string;     // 时间戳
}

SwipeLog 记录两层 Tabs 翻页事件，layer 区分外层楼宇和内层检查项，mode 记录事发时的嵌套模式（SELF_FIRST 或 SELF_ONLY），用于验证"内层滑到边缘是否接力外层"。

6.5 RingItem 与 NoticeLog 模型

@Observed export class RingItem {
  name: string;       // 铃声名
  file: string;       // 沙箱文件名
  freq: number;       // 生成频率 Hz
  duration: number;   // 时长 ms
  size: string;       // 文件大小展示
  inSandbox: boolean; // 是否已写入沙箱
}

@Observed export class NoticeLog {
  title: string;   // 通知标题
  text: string;    // 通知正文（含发布结果）
  time: string;    // 发布时间戳
}

RingItem 管理 4 条告警铃声（疏散警报/消防长鸣/门禁提示/周界蜂鸣），初始均未导入沙箱。NoticeLog 记录通知发布历史，成功和失败均记一条，初始注入 2 条种子数据。

七、组件主体结构

7.1 @State 状态变量总览

组件 Page1201 声明了大量状态变量，按功能分为五组：

基础 UI 状态：currentTab 控制当前 Tab 索引，breath 驱动呼吸动画，timer 管理定时器句柄。

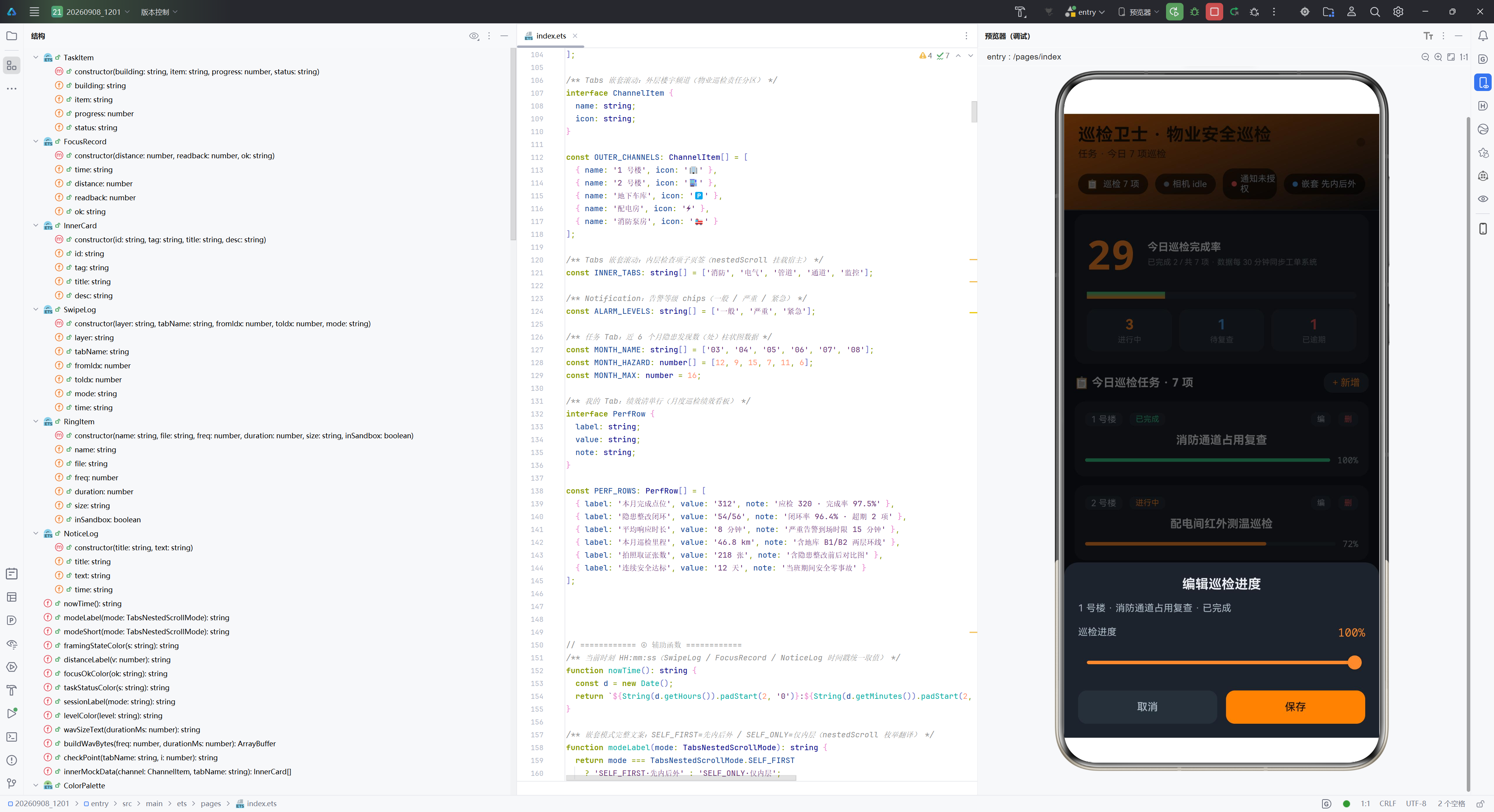

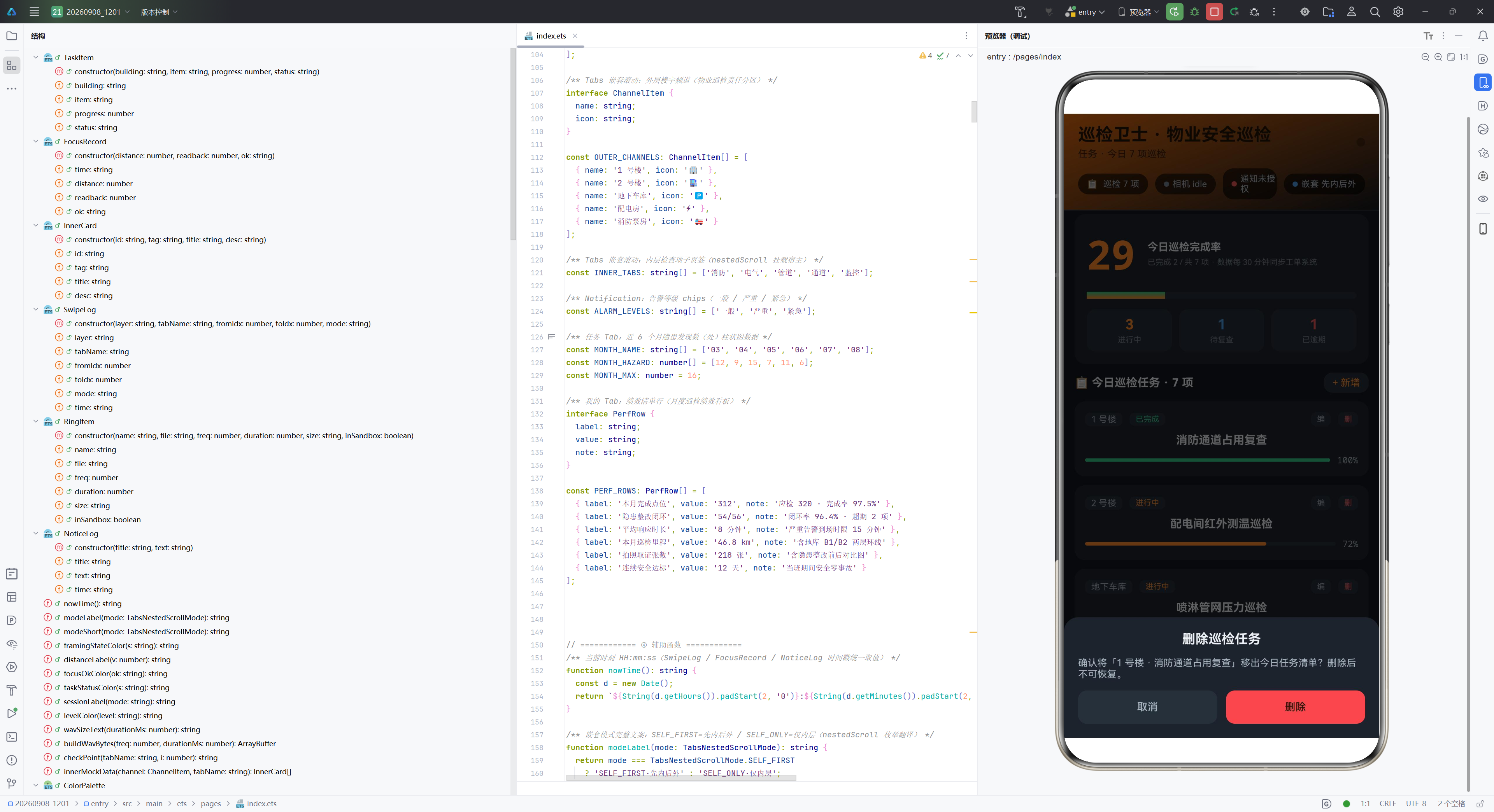

弹窗状态：addModal、editModal、delModal 三态开关，editIdx、delIdx 操作索引，绑定 TaskItem 实体。

Camera Kit 成员：previewController（XComponent 控制器）、cameraInput、previewOutput、videoSession（影随人动宿主）、photoSession（手动对焦宿主）、surfaceReady、sessionMode（idle/video/photo）、framingState、focusSupported、focusDistance、focusRecords、permState。

Notification Kit 成员：granted、notifyId、ringList、currentRingIdx、noticeLogs、alarmTitle、alarmLevel、alarmDesc。

Tabs 嵌套滚动成员：nestedMode、outerIndex、innerIndex、swipeLogs。

7.2 生命周期

aboutToAppear() {
  notificationManager.isNotificationEnabled().then((enabled: boolean) => {
    this.granted = enabled;
  }).catch(() => {});
  this.focusRecords.unshift(new FocusRecord(0.9, 0.9, '已生效'));
  this.focusRecords.unshift(new FocusRecord(0.5, 0.51, '已生效'));
  this.focusRecords.unshift(new FocusRecord(0.1, 0.12, '读回偏差'));
  this.timer = setInterval(() => {
    this.breath = !this.breath;
  }, 1000);
}

aboutToDisappear() {
  clearInterval(this.timer);
  this.releaseSession();
}

aboutToAppear 做三件事：查询通知授权状态、注入 3 条种子对焦记录、启动 1000ms 呼吸动画定时器。aboutToDisappear 清理定时器并释放相机资源，防止后台占用摄像头。

7.3 build() 根构建

build() {
  Stack({ alignContent: Alignment.Center }) {
    Column() {
      this.headerBanner()
      Divider().strokeWidth(1).color(COLORS.line)
      Column() {
        if (this.currentTab === 0) { this.tabTask() }
        else if (this.currentTab === 1) { this.tabCamera() }
        // ... 其余 Tab 分支 ...
      }.layoutWeight(1).width('100%')
      this.tabBar()
    }.width('100%').height('100%')
    if (this.addModal || this.editModal || this.delModal) {
      this.modalOverlay(() => { this.closeAllModals(); })
    }
  }.width('100%').height('100%').backgroundColor(COLORS.bg)
}

根构建使用 Stack 容器实现层叠：底层 Column 纵向排列头部 Banner、分割线、内容区（layoutWeight(1) 占满中间）、底部 Tab 栏；顶层是条件渲染的弹窗遮罩。内容区通过 if-else if 链在 7 个 Tab Builder 间切换。

八、头部区域详解

头部 headerBanner Builder 是全页视觉锚点，采用 linearGradient 从 orangeD 到 bg 的 160° 渐变：

@Builder headerBanner() {
  Column({ space: 10 }) {
    Row() {
      Column({ space: 4 }) {
        Text('巡检卫士 · 物业安全巡检').fontSize(20).fontWeight(FontWeight.Bold)
          .fontColor(COLORS.onMain)
        Text(this.currentTab === 0 ? `任务 · 今日 ${this.taskList.length} 项巡检`
          : this.currentTab === 1 ? '相机 · 影随人动取证预览'
          // ... Tab 联动副标题 ...
          : '巡检员中心').fontSize(11).fontColor(COLORS.onMain).opacity(0.85)
      }.alignItems(HorizontalAlign.Start).layoutWeight(1)
      Circle({ width: 10, height: 10 }).fill(COLORS.onMain)
        .opacity(this.breath ? 0.9 : 0.45)
    }.width('100%')
    // 状态胶囊行 ...
  }.padding({ left: 16, right: 16, top: 12, bottom: 12 })
  .width('100%')
  .linearGradient({ angle: 160, colors: [[COLORS.orangeD, 0], [COLORS.bg, 1]] })
}

头部包含两行内容。第一行是应用标题"巡检卫士 · 物业安全巡检"和 Tab 联动副标题，副标题通过 currentTab 索引切换 7 种文案，右侧是呼吸圆点（breath 翻转驱动透明度 0.9/0.45 交替）。

第二行是 4 个状态胶囊：任务胶囊显示巡检项数、相机会话胶囊显示 sessionMode（idle/video/photo，配以灰/绿/橙三色圆点）、通知授权胶囊显示 granted 状态（绿/红圆点）、嵌套滚动胶囊显示 modeShort 结果。胶囊均使用 mask 半透黑背景，与橙渐变头部形成层次。

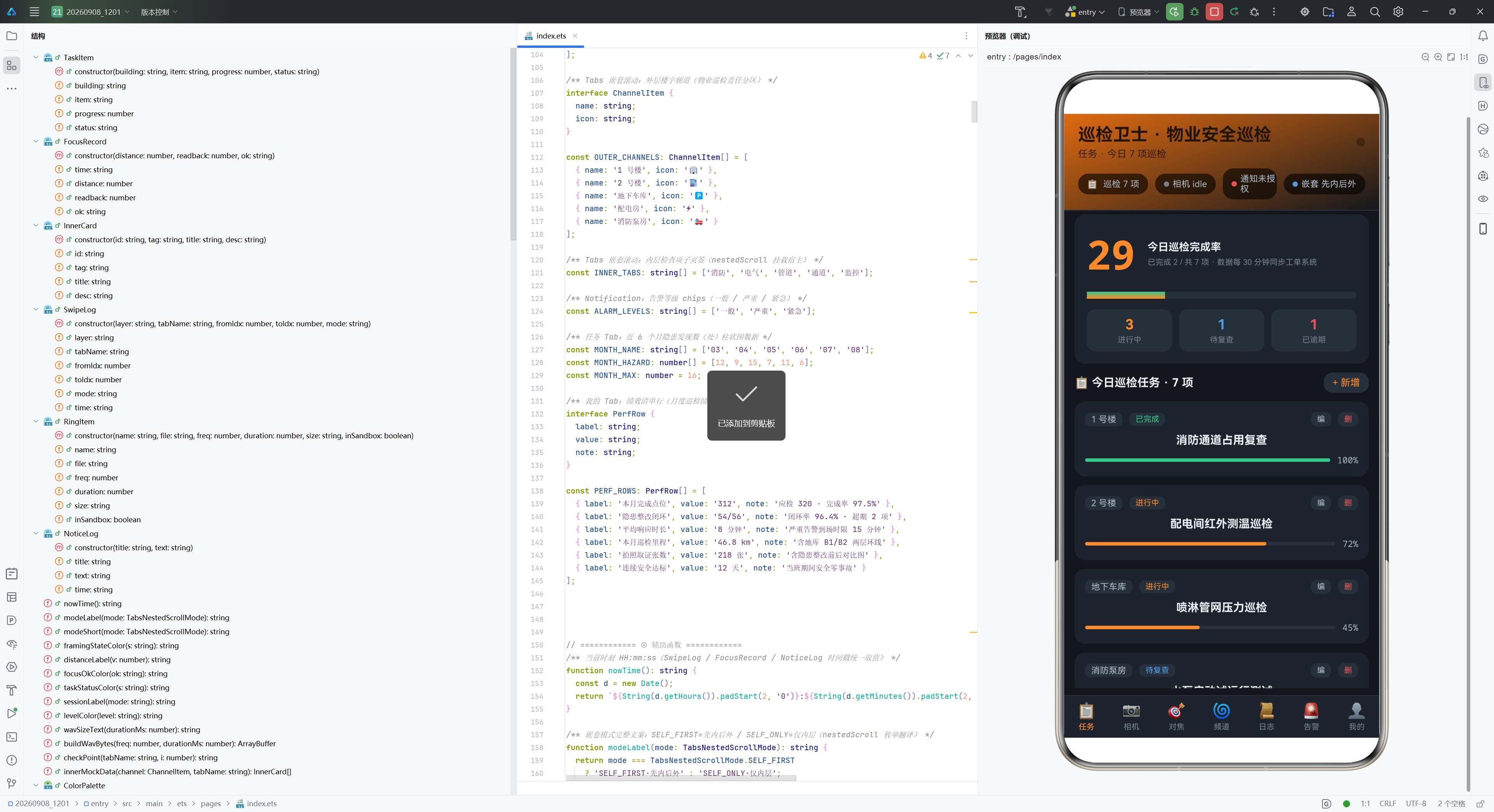

九、Tab0 任务 — 完成率统计与进度条清单

任务 Tab 是巡检工作的首页，纵向 Scroll 布局包含四段内容。

第一段：完成率统计大卡。46px 的橙色 monospace 大数字显示完成率百分比，搭配渐变进度条（linearGradient 从 orange 到 green）和三格统计（进行中橙、待复查蓝、已逾期红）。完成率通过 taskDone() 方法遍历 taskList 统计 progress >= 100 的条目数计算得出。

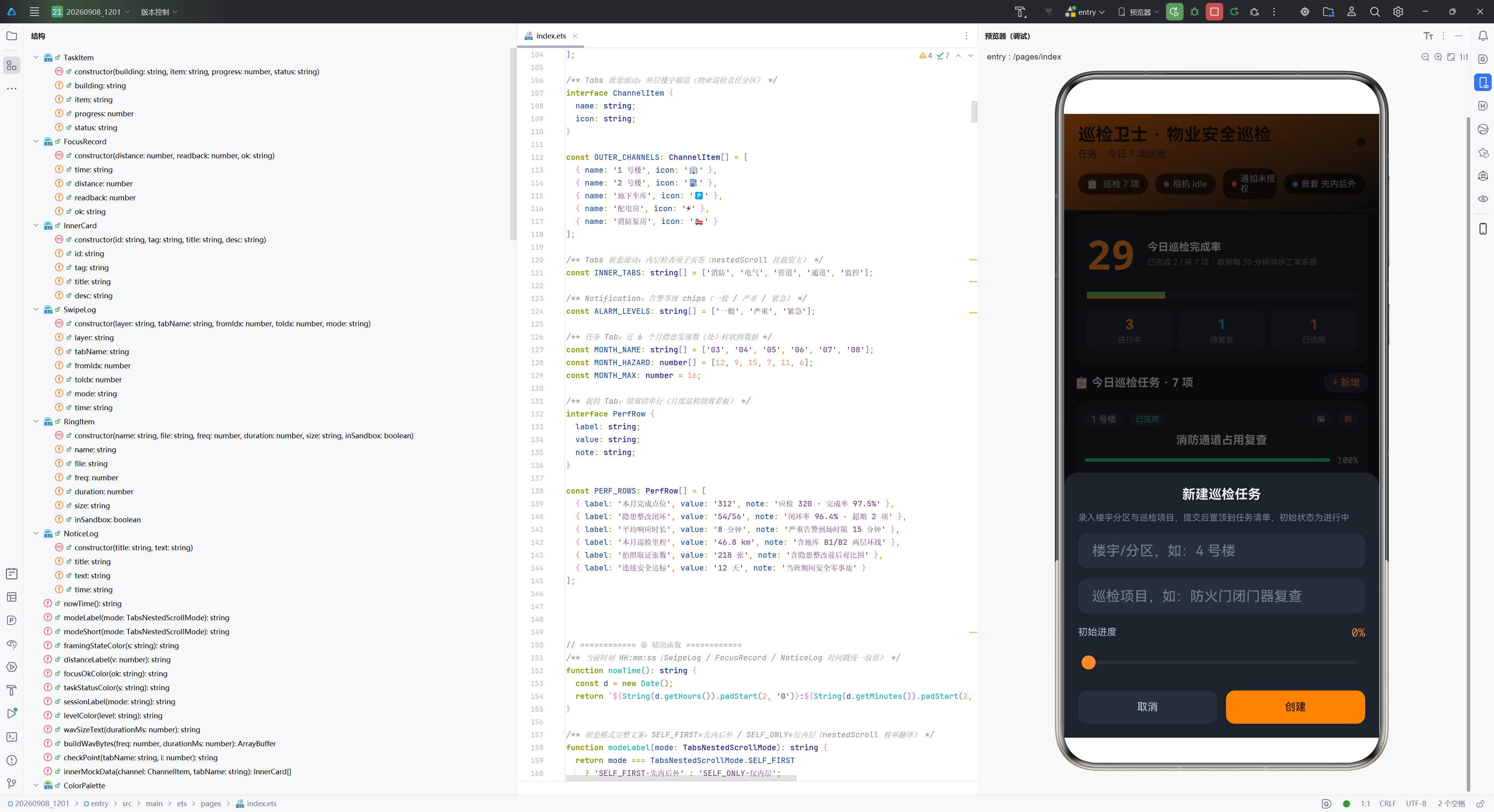

第二段：任务清单头。显示"📋 今日巡检任务 · N 项"标题和"+ 新增"入口按钮，点击触发 openAdd() 打开新建弹窗。

第三段：进度条清单。使用 ForEach 遍历 taskList，每条渲染为 taskCard Builder。卡片包含楼宇徽标、状态徽章、巡检项目名、Progress 线性进度条（color 绑定 taskStatusColor）和编辑/删除操作按钮。

第四段：月度隐患柱状图。chartCard Builder 使用 Column + ForEach 实现传统柱状图，6 根渐变柱（orange→orangeD）的柱高由 barHeight(i) 方法计算，breath 状态控制奇偶柱 ±6% 交替波动。

十、Tab1 相机 — 影随人动取证预览

相机 Tab 是 Camera Kit 影随人动特性的主舞台，采用独占高度布局。

授权卡：显示 CAMERA 权限状态（permState）和 Surface 就绪状态。点击"申请相机权限"调用 requestCameraPermission()，该方法通过 abilityAccessCtrl.createAtManager().requestPermissionsFromUser() 动态申请 ohos.permission.CAMERA 权限，检查 authResults[0] === 0 判断授权结果。

XComponent 预览本体：使用 Stack 叠加 XComponent（SURFACE 类型）和会话模式标签。onLoad 回调置 surfaceReady = true，后续会话创建依赖此标志。XComponentController 的 getXComponentSurfaceId() 为 PreviewOutput 提供 Surface ID。

影随人动能力链：startVideoMode() 方法完整实现了 AUTO_FRAMING 三步链路。首先通过 getCameraManager(ctx) 获取相机管理器，遍历 getSupportedCameras() 找到后摄，调用 getSupportedOutputCapability 获取预览 Profile。然后创建 CameraInput → open → 创建 PreviewOutput（传入 SurfaceId）→ 创建 VideoSession → beginConfig → addInput + addOutput → commitConfig。最后调用 queryFraming(this.videoSession) 执行能力链三步：

queryFraming(session: camera.VideoSession) {
  if (!session.isControlCenterSupported()) {
    this.framingState = '控制中心不支持';
    this.framingSupported = false;
    return;
  }
  const effects = session.getSupportedEffectTypes();
  this.framingSupported = effects.includes(camera.ControlCenterEffectType.AUTO_FRAMING);
  if (!this.framingSupported) { this.framingState = 'AUTO_FRAMING 未声明'; return; }
  session.enableControlCenter(true);
  this.framingState = '影随人动已启用';
}

第一步 isControlCenterSupported() 检查本机是否有控制中心，第二步 getSupportedEffectTypes() 获取支持的特效列表并检查是否包含 AUTO_FRAMING，第三步 enableControlCenter(true) 请求系统接管构图。三步任一失败均有降级文案，不会崩溃。

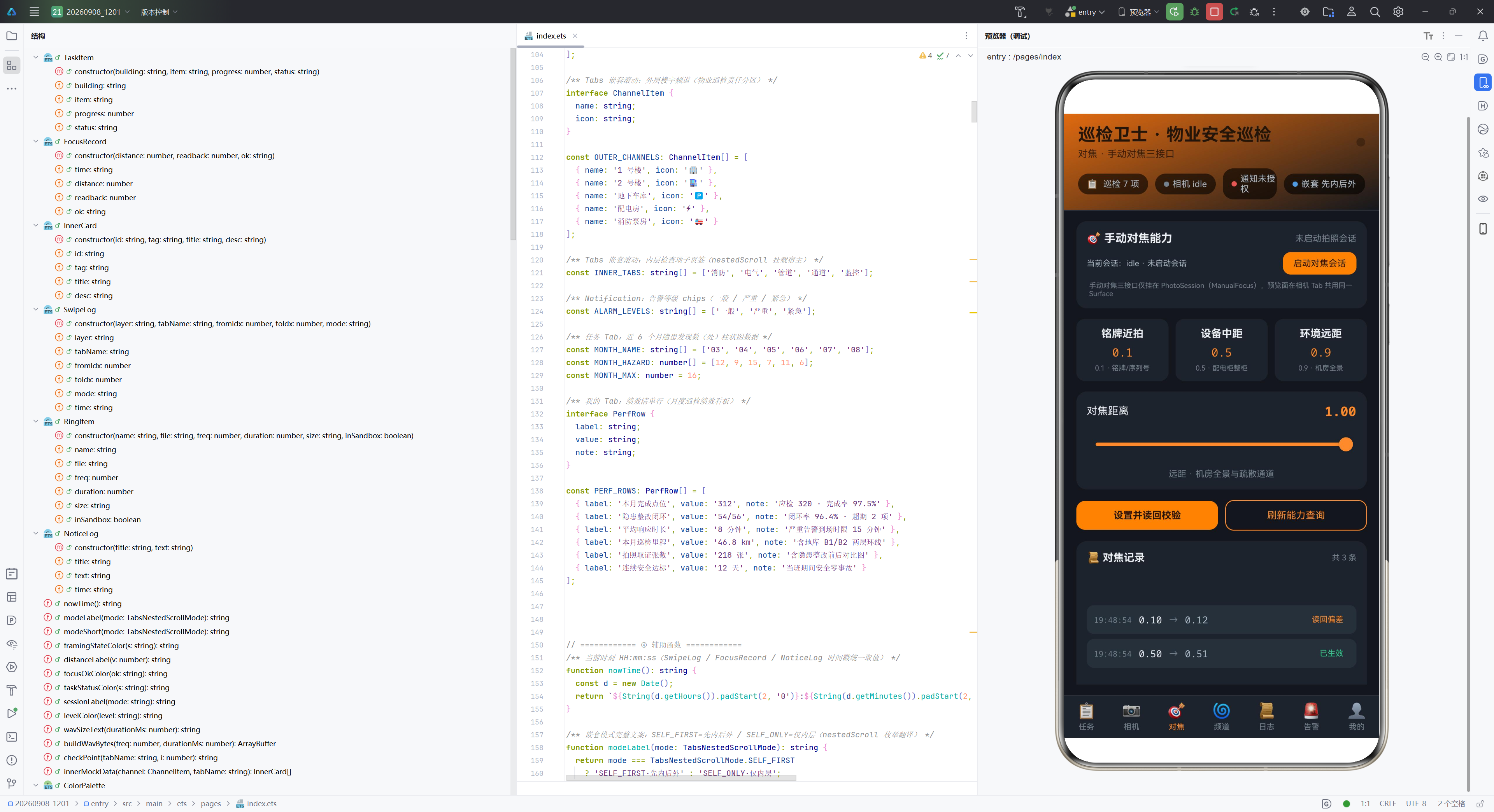

十一、Tab2 对焦 — 手动对焦三接口

对焦 Tab 展示 Camera Kit 手动对焦的三个接口，使用 PhotoSession（与 VideoSession 互斥）。

能力查询卡：queryFocusSupport() 调用 this.photoSession.isFocusDistanceSupported() 同步方法判断本机是否支持设置对焦距离。未启动拍照会话时显示"未启动拍照会话"，已启动但不支持时显示"不支持设置对焦距离"。

三档预设：ForEach(FOCUS_PRESETS) 渲染三个等宽卡片，点击设置 focusDistance 为对应预设值，选中态使用橙色背景高亮。

焦距滑杆：Slider 组件范围 0~1 步进 0.01，onChange 实时更新 focusDistance，下方显示 distanceLabel 景别文案。

设置并读回校验：applyFocus() 方法是手动对焦三接口的完整演示：

applyFocus() {
  this.photoSession.setFocusDistance(this.focusDistance);      // 设置
  const readBack = this.photoSession.getFocusDistance();       // 读回
  const ok = Math.abs(readBack - this.focusDistance) < 0.01 ? '已生效' : '读回偏差';
  this.focusRecords.unshift(new FocusRecord(this.focusDistance, readBack, ok));
}

setFocusDistance 设置对焦距离，getFocusDistance 立即读回，差值 < 0.01 判为已生效。结果以 FocusRecord 实体 unshift 置顶时间线。

对焦记录时间线：ForEach(this.focusRecords) 渲染时间线行，每行显示时间戳、设置值、箭头、读回值和校验结论徽章。focusOkColor 函数将"已生效"映射为绿色、"失败"映射为红色、其他映射为橙色。

十二、Tab3 频道 — 楼宇×检查项双层 Tabs 嵌套滚动

频道 Tab 是 Tabs 嵌套滚动特性的核心演示区。

模式切换 chips：ForEach([TabsNestedScrollMode.SELF_ONLY, TabsNestedScrollMode.SELF_FIRST]) 渲染两个可点击 chips，点击切换 nestedMode。选中态橙色背景白字，未选中态卡片底色暗字。

双层位置说明行：橙色圆点 + “外层 X 号楼” + 蓝色圆点 + “内层 Y（第 N/5 页）”，实时显示两层 Tabs 的当前位置。

外层宿主 Tabs：Tabs({ barPosition: BarPosition.Start }) 包含 5 个 TabContent，每个 tabBar 为楼宇图标+名称。barMode(BarMode.Scrollable) 支持横滑页签。onChange 回调记录外层翻页日志（layer=‘外层楼宇’），更新 outerIndex。

内层 Tabs：innerTabs(channel) Builder 为每个外层频道创建内层 Tabs。5 个检查项子页签，每个 TabContent 内是 List + ForEach(innerMockData(channel, name))，8 条检查卡片保证内容超一屏。关键代码：

.nestedScroll(this.nestedMode)   // 嵌套滚动挂载点

nestedScroll 挂载在被嵌套的内层 Tabs 上。在 SELF_FIRST 模式下，内层滑到边缘后继续滑动会接力触发外层 onChange；在 SELF_ONLY 模式下则不会。内层 onChange 同样记录翻页日志（layer=‘内层检查项’）。

十三、Tab4 日志 — nestedScroll 翻页时间轴

日志 Tab 以固定行高 72px 的时间轴展示两层翻页事件。

顶部计数 + 清空按钮：显示"已记录 N 次翻页"，Button('清空日志') 的 enabled 绑定 swipeLogs.length > 0。

图例说明行：橙色圆点"外层楼宇翻页" + 蓝色圆点"内层检查项翻页" + 当前嵌套模式文案。

时间轴列表：ForEach(this.swipeLogs) 渲染每条日志。每行分三列：时间列（固定宽 52，时间 + OUT/IN 标识）、竖线列（固定宽 3，外层橙色内层蓝色）、内容卡（层级徽章 + 页签名 + fromIdx→toIdx + 模式+时间）。空态显示引导文案"去「频道」Tab 滑动内外层页签"。

十四、Tab5 告警 — 沙箱自定义铃声全链路

告警 Tab 是 Notification Kit 特性的压缩单 Tab 展示，包含五个区块。

区块① 异常上报表单：标题输入框 + 等级 chips（一般/严重/紧急，配以蓝/橙/红三色） + 描述文本域 + 发布按钮。点击"🔔 发布告警通知"调用 submitAlarm()，组合等级与描述后走 publishNotice()。

区块② 通知授权状态卡：显示 granted 状态，"重新查询"调用 isNotificationEnabled()，"申请授权"调用 requestAuth()。requestAuth() 方法先尝试 requestEnableNotification(hostCtx)，若返回 1600004（曾被拒绝）则降级调用 openNotificationSettings(hostCtx) 拉起系统通知设置页。

区块③ 告警铃声行：ForEach(this.ringList) 渲染 4 条铃声，每行显示名称、频率/时长/大小/沙箱状态。点击"生成"调用 importRing(idx)，该方法调用 saveRingToSandbox 将 WAV 写入 EL1 filesDir。点击"设默认"调用 setCurrentRing(idx) 切换 currentRingIdx。

sound 实时值预览：getSoundValue() 方法实时拼接 'uri::' + fileUri.getUriFromPath(沙箱路径)，让用户在发布前预览通知 sound 字段的实际值。

区块⑤ 发布历史：ForEach(this.noticeLogs) 渲染 NoticeLog 时间线，成功记录标题为标题色，失败记录标题为红色。

通知发布核心方法

publishNotice(title: string, text: string) {
  const ring = this.ringList[this.currentRingIdx];
  if (!ring.inSandbox) { this.importRing(this.currentRingIdx); }
  const appCtx = hostCtx.getApplicationContext();
  appCtx.area = contextConstant.AreaMode.EL1;
  const sandboxPath = appCtx.filesDir + '/' + ring.file;
  const uri = fileUri.getUriFromPath(sandboxPath);
  const soundVal = 'uri::' + uri;
  const request: notificationManager.NotificationRequest = {
    id: this.notifyId++,
    notificationSlotType: notificationManager.SlotType.SOCIAL_COMMUNICATION,
    content: { /* ... */ },
    sound: soundVal    // 沙箱 uri 填入 sound
  };
  notificationManager.publish(request);
}

关键链路：沙箱铃声必须在 EL1 区域 → 取 filesDir 路径 → fileUri.getUriFromPath 转为 uri → 'uri::' 前缀拼接 → 填入 NotificationRequest.sound。这是 6.1.1 新特性，之前 sound 只能传 rawfile 文件名。

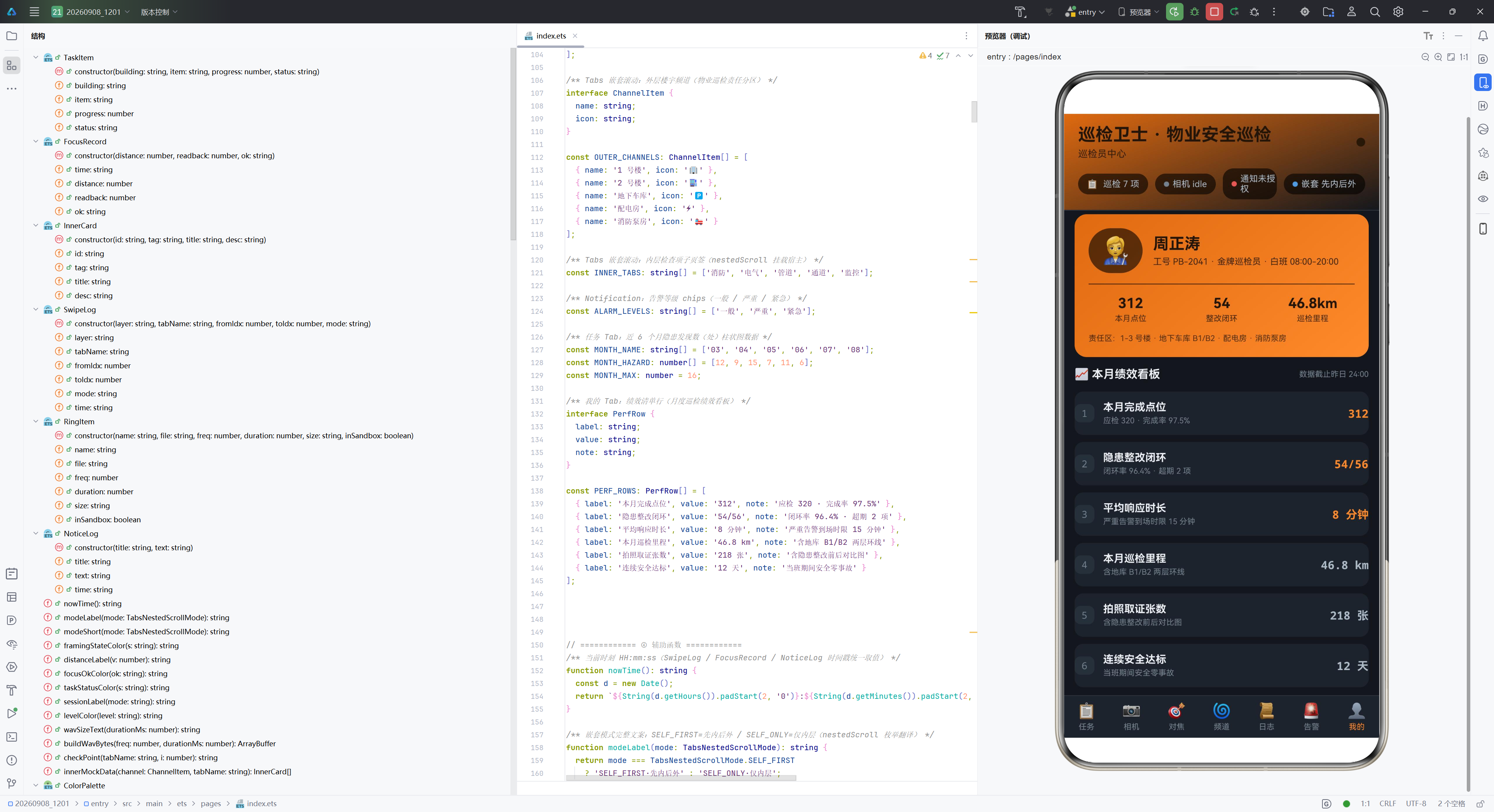

十五、Tab6 我的 — 巡检员渐变大卡与绩效清单

我的 Tab 展示巡检员个人信息和月度绩效。

渐变大卡：linearGradient 从 orangeD 到 orange 的 140° 渐变，包含巡检员姓名、工号、班次、三列统计（本月点位 312、整改闭环 54、巡检里程 46.8km）和责任区说明。

绩效清单：ForEach(PERF_ROWS) 渲染 6 行绩效数据，每行包含序号徽章、绩效名称、说明文案和数值。前三行数值使用橙色（重点指标），后三行使用副标题色。

十六、底部 Tab 栏

@Builder tabBar() {
  Row() {
    ForEach(TAB_LIST, (tab: TabMeta, index: number) => {
      Column({ space: 3 }) {
        Text(tab.icon).fontSize(17)
        Text(tab.label).fontSize(9)
          .fontColor(this.currentTab === index ? COLORS.tabOn : COLORS.text3)
      }.justifyContent(FlexAlign.Center)
      .layoutWeight(1)
      .padding({ top: 7, bottom: 7 })
      .onClick(() => { this.switchTab(index); })
    }, (tab: TabMeta) => tab.label)
  }.width('100%').backgroundColor(COLORS.card)
  .border({ width: { top: 1 }, color: COLORS.line })
}

底部 7 Tab 单排，选中态 tabOn（警示橙），未选中态 text3（暗蓝灰）。点击调用 switchTab(idx)，该方法在离开相机/对焦页时释放会话（cameraInput 同一时间只能绑一个 session），防止摄像头后台占用。

十七、弹窗系统

17.1 全屏遮罩 modalOverlay

@Builder modalOverlay(onClose: () => void) {
  Column() {
    Column().width('100%').layoutWeight(1)
      .onClick(() => { onClose(); })
    if (this.addModal) { this.panelAdd(onClose) }
    else if (this.editModal) { this.panelEdit(onClose) }
    else if (this.delModal) { this.panelDel(onClose) }
  }.width('100%').height('100%').backgroundColor(COLORS.mask)
  .justifyContent(FlexAlign.End)
}

遮罩层使用 Column 布局，空白区 layoutWeight(1) 占满上方，面板在底部弹出。backgroundColor(COLORS.mask) 为半透黑遮罩，点击空白区调用 onClose 关闭弹窗。面板根据三态标志（addModal/editModal/delModal）三选一渲染。

17.2 新建巡检任务 panelAdd

新建面板包含楼宇输入框、巡检项目输入框、初始进度 Slider（0~100 步进 5）和取消/创建按钮。点击"创建"调用 confirmAdd()，该方法将表单数据封装为 TaskItem 并 unshift 置顶任务清单，初始进度 >= 100 时状态置为"已完成"，否则置为"进行中"。

17.3 编辑巡检进度 panelEdit

编辑面板显示当前任务的楼宇/项目/状态信息，提供进度 Slider。点击"保存"调用 confirmEdit()，更新 taskList[editIdx] 的 progress 和 status（100% 自动置为"已完成"）。

17.4 删除确认 panelDel

删除面板显示待删除任务的楼宇和项目名，点击"删除"调用 confirmDel()，使用 splice(delIdx, 1) 从列表中移除。

十八、功能模块对比表

维度	任务 Tab	相机 Tab	对焦 Tab	频道 Tab	日志 Tab	告警 Tab	我的 Tab
布局方式	Scroll 纵向四段	独占高度+Stack	Scroll 纵向五段	双层 Tabs 嵌套	固定行高时间轴	Scroll 五区块	Scroll 纵向
数据模型	TaskItem	—	FocusRecord	InnerCard	SwipeLog	RingItem/NoticeLog	PerfRow
字段数	4	—	4	4	5	6/3	3
核心操作	新增/编辑/删除任务	影随人动开关/停止	三档预设/Slider/校验	模式切换/双层翻页	清空日志	上报/授权/铃声/发布	—
动画效果	呼吸柱状图波动	呼吸圆点	—	嵌套接力滚动	—	呼吸圆点	渐变大卡
状态颜色	已完成绿/进行中橙/待复查蓝/已逾期红	idle灰/video绿/photo橙	已生效绿/偏差橙/失败红	外层橙/内层蓝	外层橙/内层蓝	一般蓝/严重橙/紧急红	前三行橙/后三行副色
数据量	7 条	3 效果枚举	3 种子记录	5×5×8=200 检查卡	动态增长(封顶40)	4 铃声+2 种子日志	6 绩效行
特殊组件	Progress 进度条	XComponent+Stack	Slider 滑杆	Tabs.nestedScroll	List 固定行高	TextInput/TextArea	linearGradient 渐变

深化解析：从代码结构到业务闭环

布局方式与数据流

物业巡检页面需要把任务、取证、日志、告警和人员绩效串成闭环。任务卡不只是展示进度，它还是后续相机取证与告警记录的业务入口；日志用于说明操作何时发生；状态颜色帮助巡检员优先处理逾期和严重隐患。分析这些模块时，重点要观察同一个任务实体如何被列表、弹窗、统计卡与进度图共同消费，以及修改后哪些区域会随状态更新。

页面根结构通常由头部、内容区和底部 Tab 栏组成。头部负责展示当前业务状态，内容区根据索引选择不同的 @Builder，底部导航负责修改索引。这样的结构把“当前显示什么”收敛为一个明确状态：用户点击 Tab 后先更新索引，ArkUI 再重新计算相关分支。各个 Builder 虽然共享主题色和页面级数据，却可以采用完全不同的布局方式；高密度列表适合纵向 Scroll，概览数据适合横向统计卡或双列 Flex，实时预览类组件需要独占有界高度，历史事件则适合时间轴或固定行高 List。

数据模型层承担界面与业务之间的契约。使用 @Observed 的实体保存可编辑字段，页面级 @State 数组负责驱动 ForEach。新增时创建新实体并插入数组，编辑时修改目标实体，删除时移除对应项。为了让列表差分稳定，key 应来自不会改变的唯一标识，不宜使用标题等可编辑字段。统计数字、完成比例和分类数量属于派生信息，可以从数组即时计算，避免同时维护两份状态后出现卡片已经更新、图表仍显示旧值的情况。

弹窗表单使用独立缓存是必要的。打开新增弹窗时清空缓存，打开编辑弹窗时复制目标字段，用户确认后才写回正式模型。这样点击取消不会污染列表数据。若直接把 TextInput 双向绑定到列表实体，用户尚未保存时卡片就可能跟着变化，破坏“确认提交”的交互语义。删除弹窗还需要保存目标索引或唯一标识，并在确认时再次校验目标存在，避免列表变化后误删其他项。

核心代码与状态驱动机制

@State 的价值不是简单替代普通变量，而是建立状态与界面之间的依赖关系。当前 Tab、筛选条件、动画开关、弹窗显隐、下载进度或能力状态发生变化时，只有读取这些变量的组件需要刷新。代码段中连续的修饰器调用分别控制尺寸、间距、背景、字体和事件，它们共同构成声明式描述；阅读时应从容器方向、子项分布、状态绑定和交互回调四个层面理解，而不是逐个孤立翻译属性名称。

ForEach 负责把数组映射为重复 UI。回调中的 item 提供业务字段，index 适合显示顺序，但不适合作为长期身份。列表发生新增或删除时，稳定 key 可以让框架复用未变化节点，减少重建。若直接修改对象属性后界面没有按预期刷新，可在保持实体身份的前提下替换数组引用；但不应为了刷新把所有元素都重新构造，否则会增加无意义渲染并丢失局部状态。

条件渲染体现了页面状态机。空闲时展示引导，准备中展示进度，成功时展示结果，失败时展示原因和重试入口。相比一个布尔值，四态文案更能覆盖异步能力。系统接口调用前先检查权限、设备支持和会话状态，调用后再读取结果校验。异常处理除了记录错误码，还要把可理解的反馈写入响应式状态，让用户知道失败发生在哪一步。

动画效果与颜色使用策略

呼吸动画通常由定时器周期翻转 breath，再把该状态映射为透明度、柱高或圆点半径的小幅变化。它适合表达“正在运行”或让统计图保持生命感，但幅度应克制，不能改变核心数据含义。柱状图的基础高度仍由真实数值计算，动画只能在很小范围内偏移；进度环的角度仍由完成比例决定，不能为了视觉效果显示超过真实进度的结果。页面离开时必须清理定时器，避免后台继续刷新。

颜色常量应按语义使用。主色承担选中态和主要操作，辅助色突出数据或次级动作，绿色表达完成与可用，橙色表达进行中或需要注意，红色只用于失败、逾期和删除等高风险场景。弱文本与分割线降低视觉权重，遮罩色用于聚焦弹窗。颜色不能成为唯一的状态信息，还要配合文字、图标或进度值，保证色觉差异用户也能理解。

渐变更适合头部大卡、核心指标或柱状图，不宜在每个小元素上重复使用。深色主题要检查正文与卡片背景的对比度，浅色主题则要避免辅助文字过淡。选中和未选中 Tab 除颜色差异外，还可以通过字重、图标透明度或底部指示器区分。这样既保持主题统一，又能建立清晰的信息层级。

各 Tab 之间的交互联动

各 Tab 不应只共享一个导航索引，还应围绕业务对象建立必要联动。列表页新增或编辑数据后，头部计数、图表和个人统计要同步更新；网页或地图产生的结果应写入记录模型，供下载、日志或我的页面继续展示；通知、字幕、相机等系统能力的状态应在头部胶囊或对应 Tab 中保持一致。跨 Tab 跳转时先更新必要参数，再修改当前索引，可以避免目标页面读取到旧条件。

切换离开重型组件时需要处理资源边界。相机输入、地图监听、字幕控制器、Web 下载代理和定时器都不能只创建不释放。可以在统一的 switchTab 方法中判断来源与目标，离开能力页时解除监听或停止会话；页面销毁时再执行兜底释放。释放方法应允许重复调用，并对每个资源独立判空，确保一次异常不会阻止后续清理。

交互反馈要覆盖成功与失败。按钮点击后先进入处理中状态并防止重复提交；成功后更新模型、关闭弹窗并显示结果；失败后保留用户输入，展示错误原因和重试入口。权限拒绝、能力不支持、网络失败、文件不存在和输入非法都属于正常业务分支。通过状态卡或行内提示展示这些分支，比只在控制台打印更符合完整产品体验。

边界场景与验证思路

空列表时应显示占位说明和新增入口，不能只留下空白。长标题需要限制行数并使用省略号，数字字段需要限定上下界，文本提交前要去除首尾空格。筛选后无结果应保留清除条件的入口。删除最后一项后，当前选择索引要回退到有效范围。异步搜索连续触发时，应防止较早请求晚返回后覆盖新结果。

验证数据链路时，可以依次检查新增、编辑、删除和筛选：新增后列表条数、统计数字和图表是否同时变化；编辑取消后正式数据是否保持不变；删除后 ForEach key 是否稳定；切换 Tab 再返回时必要数据是否仍在。验证系统能力时分别模拟支持、拒绝和异常，确认界面都有明确状态。验证动画时检查页面离开后是否停止，低性能设备上是否仍保持流畅。

视觉验收需要检查不同屏幕宽度、系统字体放大、深浅背景对比和长文本换行。表格中的布局方式、模型、字段数、核心操作、动画、状态颜色、数据量和特殊组件应与正文一致。Mermaid 图则需要对应真实的数据流和能力链路，节点文字加引号以避免中文或特殊字符导致解析失败。

组件化设计的进一步理解

参数化 Builder 适合抽取重复的统计格、状态行、标签和按钮组。参数只传入渲染所需数据和事件，不让子构建器直接依赖过多页面变量，可以降低耦合。业务复杂后，可把模型与系统能力封装为独立控制器，页面只负责组合 UI 和响应状态。这样既保留声明式代码的直观性，也能让权限、错误码翻译和资源释放得到集中管理。

当前单页面集中展示完整源码，便于博文逐段讲解。若演进为正式项目，可以按领域拆分组件：导航和页面框架位于容器层，列表、图表和弹窗位于展示层，数据读写和 Kit 接入位于服务层。组件之间通过参数、回调、@Link 或 @ObjectLink 传递状态，不使用全局变量代替清晰的数据流。

性能优化首先来自减少不必要刷新。派生数据不要重复存储，动画状态不要进入列表 key，长列表使用稳定标识，Canvas 只在数据或尺寸变化时重绘。其次是控制资源生命周期，页面不可见时停止高成本任务。最后才是微调阴影、渐变和绘制细节。这样的优先级能保证页面在功能增加后仍然可维护。

通过以上补充，可以看到 ArkUI 的声明式模式并非只让布局语法更简洁，它更重要的价值是把数据变化、界面刷新和交互反馈连接为可追踪链路。理解每个代码段读取什么状态、写入什么状态、影响哪些组件，才能真正掌握文章中多个 Tab、图表、弹窗和系统能力协同工作的原理。

巡检任务状态闭环补充分析

任务 Tab 中的进度、状态与弹窗操作构成最核心的数据闭环。新增任务时，楼宇和巡检项目决定任务身份，初始进度决定首次状态；编辑时 Slider 修改的是表单缓存，确认后才写回 TaskItem。当进度达到百分之百，状态自动切换为已完成；低于百分之百时仍保持进行中。这里不能只修改进度条宽度而遗漏状态文字，否则同一卡片会同时出现“已完成”和未满进度的矛盾信息。删除任务后，统计卡的任务总数、完成数量和柱状图数据也应从最新数组重新推导。

相机与对焦两个 Tab 共享硬件输入，却依赖不同会话类型。进入相机页时创建 VideoSession 承载影随人动，进入对焦页时创建 PhotoSession 承载焦距设置；切换之前先释放旧会话，可以避免同一 CameraInput 被重复绑定。能力查询、效果枚举和启用控制中心属于前后依赖的三步链路，任一步失败都应终止后续调用，并把状态卡更新为具体失败阶段。手动对焦也要在设置后读回数值，通过差值判断镜头是否真正到位，而不能只把调用成功当作最终结果。

频道与日志 Tab 用来观察嵌套滚动行为。SELF_FIRST 表达内层到边缘后由外层接力，SELF_ONLY 表达手势只作用于内层；每次切换都写入 SwipeLog，使抽象的滚动策略变成可检查时间线。告警 Tab 则把铃声沙箱路径、授权状态和通知历史连接起来。发布前确认授权和文件存在，发布成功后追加记录，才能让界面形成从隐患发现到通知留痕的完整巡检链路。

从颜色策略看，任务状态不能直接散落在卡片代码的多个三元表达式中，最好统一经过状态颜色函数映射。已完成使用绿色、进行中使用橙色、待复查使用蓝色、已逾期使用红色，进度条、徽章和提示文字读取同一结果，才能避免语义不一致。我的 Tab 虽然不提供编辑操作，却复用了任务统计结果，因此它也是验证数据链路的重要位置：任务变化后，个人绩效概览需要同步反映最新数量。底部导航的选中态则用警示橙与暗蓝灰区分，既呼应物业巡检主题，也让用户明确当前所处模块。

十九、总结与展望

本平台以"安全蓝灰 + 警示橙"的深色视觉体系为基底，将 HarmonyOS 6.1.1 的四大前沿特性——Camera Kit 影随人动、Camera Kit 手动对焦三接口、Notification Kit 沙箱自定义铃声、Tabs 嵌套滚动——有机融合进物业安全巡检的 7 个业务场景中。

在技术架构上，平台采用"状态集中声明 + Builder 分散渲染"的模式。所有 @State 变量统一声明在组件顶层，确保跨 Tab 数据共享（如相机 Surface 在相机和对焦两个 Tab 间共用）；而每个 Tab 的 UI 结构封装在独立的 @Builder 方法中，保证布局互不相同。弹窗系统采用"三态标志 + 全屏遮罩 + 底部面板"的统一模式，通过 if-else if 链三选一渲染，点空白关闭、按钮确认，交互逻辑简洁一致。

在特性集成深度上，影随人动能力链的三步查询（isControlCenterSupported → getSupportedEffectTypes → enableControlCenter）保证了从设备能力到运行时状态的完整验证；手动对焦三接口（isFocusDistanceSupported → setFocusDistance → getFocusDistance）实现了"设置-读回-校验"闭环；沙箱铃声链路（buildWavBytes → saveRingToSandbox EL1 → fileUri.getUriFromPath → 'uri::' 前缀 → NotificationRequest.sound）打通了从音频生成到通知发布的完整管道；Tabs 嵌套滚动（nestedScroll(TabsNestedScrollMode)）通过 SELF_FIRST/SELF_ONLY 双模式切换，让内外层滑动接力行为可观测、可记录。

展望未来，本平台可在以下方向继续深化：引入 GIS 地图组件实现巡检路径可视化追踪；接入蓝牙信标实现室内定位自动打卡；利用 AI 识别引擎对取证照片进行隐患自动分类；通过分布式能力实现多巡检员协同任务分发。HarmonyOS 的分布式架构和 AI 能力为这些扩展提供了坚实的技术底座。

附录：DevEco Studio 创建新项目与查看 SDK 版本

本章节演示如何使用 DevEco Studio 创建一个 HarmonyOS 新项目，并查看当前 IDE 已安装的 SDK 版本，适合作为其他技术博文的补充操作指南。

---

一、创建新项目

1.1 进入欢迎界面

启动 DevEco Studio 后，首先看到的是欢迎界面。左侧导航栏默认选中 “项目”，右侧提供三个主要入口：

• 新建项目：从头创建新项目
• 打开项目：打开本地已有项目
• 克隆仓库：从 Git 等版本控制拉取代码

点击 “新建项目” 按钮，进入项目创建向导。

1.2 选择项目模板

在弹出的"新建项目"对话框中，左侧分类标签提供了两种项目类型：

类型	说明
应用（Application）	开发标准的 HarmonyOS 应用，具备完整的 Ability 生命周期
元服务（Atomic Service）	开发轻量级的原子化服务，无需安装即可使用

选择 “应用” 标签后，右侧展示多种模板。对于大多数场景，推荐选择 “Empty Ability” —— 这是一个最基础的入门模板，仅包含 Hello World 功能，适合从零开始构建应用。

1.3 配置项目信息

点击 “下一步” 后，进入项目配置界面，需要填写以下核心参数：

配置项	示例值	说明
项目名称（Project name）	rollboat	应用的项目名称，建议使用英文命名
包名（Bundle name）	com.rollboat.myapplication	应用唯一标识，采用反向域名格式
保存路径（Save location）	D:\CodeFactory\rollboat	项目本地存储路径，避免使用中文和空格
兼容 SDK（Compatible SDK）	6.1.1(24)	目标 HarmonyOS API 版本，点击"查看参考"可了解各版本差异
模块名称（Module name）	entry	主模块名称，默认 entry 为应用入口模块
设备类型（Device types）	☑ Phone	勾选目标设备：Phone / Tablet / 2in1 / Car / Wearable / TV

右侧预览区会实时展示当前模板的默认效果 —— 一个居中显示的 “Hello World” 文本。

1.4 完成创建

确认配置无误后，点击右下角 “完成” 按钮，IDE 将自动执行以下操作：

1. 生成项目骨架（Stage 模型目录结构）
2. 执行 ohpm install 安装依赖
3. 运行 Hvigor 构建初始化（Build Init）

构建日志中显示 “退出代码为 0” 表示项目初始化成功。

1.5 项目结构概览

创建完成后，左侧项目面板展示的是标准的 Stage 模型 目录结构：

rollboat/
├── .hvigor/                   # Hvigor 构建工具缓存
├── .idea/                     # IDE 配置文件
├── AppScope/                  # 应用级全局配置
│   └── app.json5
├── entry/                     # 主模块（入口模块）
│   ├── src/main/ets/
│   │   ├── entryability/      # Ability 生命周期管理
│   │   │   └── EntryAbility.ets
│   │   └── pages/             # UI 页面
│   │       └── Index.ets      # 首页（默认 Hello World）
│   ├── src/main/resources/    # 资源文件
│   ├── module.json5           # 模块配置
│   └── build-profile.json5    # 构建配置
├── oh_modules/                # OHPM 依赖包
├── build-profile.json5        # 工程构建配置
├── hvigorfile.ts              # Hvigor 构建脚本
└── oh-package.json5           # 包管理配置

核心文件 Index.ets 的默认代码如下，采用 ArkTS 声明式 UI 语法：

@Entry
@Component
struct Index {
  @State message: string = 'Hello World';

  build() {
    RelativeContainer() {
      Text(this.message)
        .id('HelloWorld')
        .fontSize($r('app.float.page_text_font_size'))
        .fontWeight(FontWeight.Bold)
        .alignRules({
          center: { anchor: '__container__', align: VerticalAlign.Center },
          middle: { anchor: '__container__', align: HorizontalAlign.Center }
        })
        .onClick(() => {
          this.message = 'Welcome';
        })
    }
    .height('100%')
    .width('100%')
  }
}

关键语法	作用
@Entry	标记为页面入口，可用于路由跳转
@Component	声明为自定义组件
@State	状态变量，数据变更时自动触发 UI 刷新
RelativeContainer	相对布局容器，替代传统线性布局
.onClick()	点击事件，此处点击后文本变为 “Welcome”

打开右侧 Previewer（预览器），选择 Phone 设备，即可实时预览 Hello World 效果，无需连接真机或启动模拟器。

---

二、查看 SDK 版本

2.1 查看 HarmonyOS SDK

DevEco Studio 安装时已内置 HarmonyOS SDK，无需单独下载。通过以下路径查看：

文件 → 设置 → HarmonyOS SDK（或快捷键 Ctrl + Alt + S 搜索 “HarmonyOS SDK”）

在设置面板中，可以看到当前已安装的 SDK 版本信息：

名称	阶段	状态
HarmonyOS 6.1.1	Release	✅ 已安装

界面顶部提示：“HarmonyOS SDK 已经包含在 IDE，无需单独安装”，省去了手动配置 SDK 的繁琐步骤。

2.2 查看 ArkUI-X SDK（跨平台扩展）

如果项目需要将 ArkUI 框架扩展到多个 OS 平台（Android / iOS / OpenHarmony），还需要配置 ArkUI-X SDK。路径如下：

文件 → 设置 → 语言和框架 → ArkUI-X

在这里可以查看已安装和可选的 ArkUI-X SDK 版本：

版本	SDK 版本号	阶段	状态
API Version 24	6.1.1.100	Release	✅ 已安装
API Version 23	6.1.0.28	Beta1	未安装
API Version 22	6.0.2.112	Release	未安装

安装路径示例：D:\DevTools\ArkUI-X\sdk

说明：ArkUI-X 允许开发者使用一套 ArkTS 主代码，同时构建多平台应用。如果仅开发 HarmonyOS 原生应用，无需额外安装 ArkUI-X SDK。

---

三、小结

步骤	操作	关键点
创建项目	欢迎页 → 新建项目 → 选择 Empty Ability 模板 → 配置项目信息 → 完成	使用 Stage 模型 + ArkTS 语言
查看 SDK	设置 → HarmonyOS SDK	SDK 已内置，无需手动安装
跨平台扩展	设置 → ArkUI-X	根据需要安装对应 API 版本

至此，DevEco Studio 的项目创建与 SDK 环境确认全部完成，可以开始 HarmonyOS 应用的功能开发。

---

本文基于 DevEco Studio 6.1.1 Release 版本编写，不同版本界面可能存在细微差异。
