第2.8篇：手势交互——拖拽旋转 3D 模型

难度：⭐⭐⭐ 高级
前置知识：2.7 3D 模型渲染入门
涉及源文件：products/default/src/main/ets/pages/ModelViewerPage.ets

---

前言

在上一篇中，我们成功使用 ArkGraphics3D 加载并渲染了一个 3D 模型。但静态的模型只能展示一个角度，在实际应用中，用户通常需要从各个方向观察模型。

本篇将在模型渲染的基础上，实现两种交互方式：手指拖拽旋转 和 按钮步进旋转，并深入理解四元数（Quaternion）在 3D 旋转中的运用。

---

1. 旋转状态管理

首先定义三个关键变量来追踪旋转状态：

private rotationAngle: number = 0;   // 当前旋转角度（弧度）
private dragStartX: number = 0;       // 拖拽起始 X 坐标
private dragStartAngle: number = 0;   // 拖拽起始时的旋转角度

• rotationAngle：模型绕 Y 轴的总旋转量，单位为弧度。
• dragStartX：用户手指按下时的屏幕 X 坐标。
• dragStartAngle：手指按下时当前的旋转角度，用于增量计算。

弧度与角度换算：角度 = 弧度 × 57.3（或 弧度 × 180 / π）。代码中用 Math.round(rotationAngle * 57.3) 将弧度转换为角度显示。

---

2. onTouch 手势监听

onTouch 是 ArkUI 提供的基础手势事件接口，可以监听 Down、Move、Up 等触摸事件。

private handleRenderTouch(event: TouchEvent): void {
  if (event.touches.length === 0) {
    return;
  }

  if (event.type === TouchType.Down) {
    // 记录触摸起点和当前角度
    this.dragStartX = event.touches[0].x;
    this.dragStartAngle = this.rotationAngle;

  } else if (event.type === TouchType.Move) {
    // 计算水平滑动的偏移量
    const deltaX: number = event.touches[0].x - this.dragStartX;

    // 偏移量 → 旋转角度（乘以 0.01 做归一化）
    this.rotationAngle = this.dragStartAngle + deltaX * 0.01;

    // 应用旋转到模型
    this.applyModelRotation();

    // 更新状态显示
    this.status = '拖动旋转：' + Math.round(this.rotationAngle * 57.3).toString() + '°';
  }
}

手势逻辑拆解

事件类型	行为
TouchType.Down	记录起始 X 坐标和当前角度，作为增量计算的基准
TouchType.Move	计算水平位移 deltaX，累加到起始角度上
TouchType.Up	无需处理，角度已实时更新

参数归一化

deltaX * 0.01 中的 0.01 是一个归一化因子，它将屏幕像素差值映射到弧度值：

• 屏幕滑动 100px → 旋转 1 弧度（约 57.3°）
• 屏幕滑动 360px → 旋转 3.6 弧度（约 206°）

这个值可以根据交互体验需求调整，数值越大，同样滑动距离产生的旋转角度越大。

---

3. 四元数（Quaternion）旋转变换

3.1 为什么用四元数？

在 3D 图形学中，表示旋转有三种主要方式：

方式	优点	缺点
欧拉角（Euler）	直观，三个角度	万向锁问题
旋转矩阵	通用	占用空间大，插值困难
四元数（Quaternion）	无万向锁，插值平滑	不够直观

ArkGraphics3D 的 Node.rotation 属性使用四元数，避免了欧拉角的万向锁问题。

3.2 绕 Y 轴旋转的四元数

private applyModelRotation(): void {
  if (this.modelRoot === null) {
    return;
  }

  const halfAngle: number = this.rotationAngle / 2;

  const rotation: Quaternion = {
    x: 0,
    y: Math.sin(halfAngle),    // 绕 Y 轴旋转
    z: 0,
    w: Math.cos(halfAngle)
  };

  this.modelRoot.rotation = rotation;
  this.requestRenderFrame();
}

四元数原理

绕任意轴旋转的四元数公式为：

Q = (cos(θ/2), axis_x * sin(θ/2), axis_y * sin(θ/2), axis_z * sin(θ/2))

当绕 Y 轴旋转时，axis = (0, 1, 0)，因此：

Q = (cos(θ/2), 0, sin(θ/2), 0)

对应到代码中：

分量	公式	代码
w	cos(θ/2)	Math.cos(halfAngle)
x	0	0
y	sin(θ/2)	Math.sin(halfAngle)
z	0	0

注意：如果希望绕 X 轴（上下旋转），将 x 设为 sin(halfAngle)，y 设为 0；绕 Z 轴同理。

3.3 触发渲染更新

应用旋转后，调用 renderFrame 通知渲染引擎刷新画面：

private requestRenderFrame(): void {
  if (this.activeScene === null) {
    return;
  }
  const params: RenderParameters = {
    alwaysRender: true
  };
  this.activeScene.renderFrame(params);
}

---

4. 按钮步进旋转与复位

除了拖拽，还提供了按钮操作方式，实现固定角度的步进旋转和一键复位。

4.1 步进旋转

private rotateByStep(deltaAngle: number): void {
  this.rotationAngle += deltaAngle;
  this.applyModelRotation();
  this.status = '已旋转：' + Math.round(this.rotationAngle * 57.3).toString() + '°';
}

按钮调用示例（每次旋转约 20°）：

// 左转 -0.35 弧度（约 -20°）
this.rotateByStep(-0.35);

// 右转 +0.35 弧度（约 +20°）
this.rotateByStep(0.35);

4.2 复位

private resetRotation(): void {
  this.rotationAngle = 0;
  this.applyModelRotation();
  this.status = '视角已复位';
}

4.3 按钮 UI（示意代码）

Row() {
  Button('左转').onClick(() => { this.rotateByStep(-0.35); })
  Button('复位').onClick(() => { this.resetRotation(); })
  Button('右转').onClick(() => { this.rotateByStep(0.35); })
}

---

5. 交互流程图

┌─────────────────────────────────────────┐
│              交互流程总览                  │
├─────────────────────────────────────────┤
│                                           │
│  手指拖拽：                                  │
│  ┌─────────┐    ┌──────────────┐          │
│  │ Down    │ →  │ 记录起始状态  │          │
│  └─────────┘    └──────────────┘          │
│  ┌─────────┐    ┌──────────────┐          │
│  │ Move    │ →  │ deltaX * 0.01│          │
│  └─────────┘    └──────┬───────┘          │
│                         ▼                  │
│  ┌──────────────────────────────────┐     │
│  │ rotationAngle = start + deltaX   │     │
│  └──────────────┬───────────────────┘     │
│                 ▼                          │
│  ┌──────────────────────────────────┐     │
│  │ applyModelRotation()             │     │
│  │   → Quaternion(0, sin(θ/2), 0,   │     │
│  │                   cos(θ/2))      │     │
│  │   → modelRoot.rotation = Q       │     │
│  │   → renderFrame()                │     │
│  └──────────────────────────────────┘     │
│                                           │
│  按钮步进：                                  │
│  rotateByStep(deltaAngle)                  │
│    → rotationAngle += deltaAngle           │
│    → applyModelRotation()                  │
│                                           │
│  复位：                                     │
│  resetRotation()                           │
│    → rotationAngle = 0                     │
│    → applyModelRotation()                  │
│                                           │
└─────────────────────────────────────────┘

---

6. 关键参数调优指南

参数	作用	推荐值范围	调大效果
deltaX * 0.01	触摸灵敏度	0.005 ~ 0.02	滑动更灵敏，旋转更快
rotateByStep(-0.35)	步进角度	0.17 ~ 0.70	每次旋转角度更大
Quaternion.y = sin(θ/2)	旋转轴	设为 1 为绕 Y 轴	改为 X 轴实现上下旋转

---

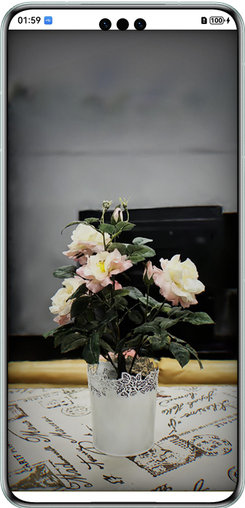

小结

本篇我们实现了 3D 模型的交互式旋转：

1. onTouch 手势监听：通过 TouchType.Down 记录起始状态，TouchType.Move 计算位移并更新角度。
2. 触摸坐标 → 旋转角度：deltaX * 0.01 实现屏幕像素到弧度值的归一化转换。
3. 四元数旋转：构建绕 Y 轴的 Quaternion，设置到 Node.rotation 完成旋转变换。
4. 角度累加与状态保存：通过 rotationAngle 变量维持旋转状态，支持增量旋转。
5. 按钮步进与复位：提供精确控制和一键还原能力。
6. renderFrame 渲染更新：每次旋转后主动触发重绘。

拖拽交互让用户能够自由观察模型的每一个角度，是 3D 查看器最基础也是最重要的交互方式之一。

---

下一篇预告：第2.9篇：视频导出与本地保存——DocumentViewPicker
